本發明涉及一種磁懸浮電機轉子磁性材料徑向固定結構。

背景技術：
：

目前磁懸浮電機轉子中的磁性材料的固定結構復雜，裝配工藝繁瑣，裝配時間長，人工成本、時間成本太高。

因此，確有必要對現有技術進行改進以解決現有技術之不足。

技術實現要素：
：

本發明是為了解決上述現有技術存在的問題而提供一種磁懸浮電機轉子磁性材料徑向固定結構。

本發明所采用的技術方案有：一種磁懸浮電機轉子磁性材料徑向固定結構，包括永磁體、芯軸、壓條螺釘和橫截面為扇形狀的壓條，所述芯軸上設有橫截面為矩形狀的安裝部，四塊永磁體分別設于安裝部的四個側壁上，且相鄰的兩永磁體之間形成與所述壓條形狀相適配的安裝腔，壓條設于該安裝腔內，壓條螺釘穿過壓條并螺紋連接在芯軸上。

進一步地，所述安裝部的四個邊角處設有螺紋孔，壓條螺釘上設有臺階孔。

本發明具有如下有益效果：本發明結構簡單，安裝方便，節約了裝配時間以及人力成本，省材料，通過四個壓條定位，限制了磁性材料的運動，保證了安裝后的轉子的穩定性。

附圖說明：

圖1為本發明結構圖。

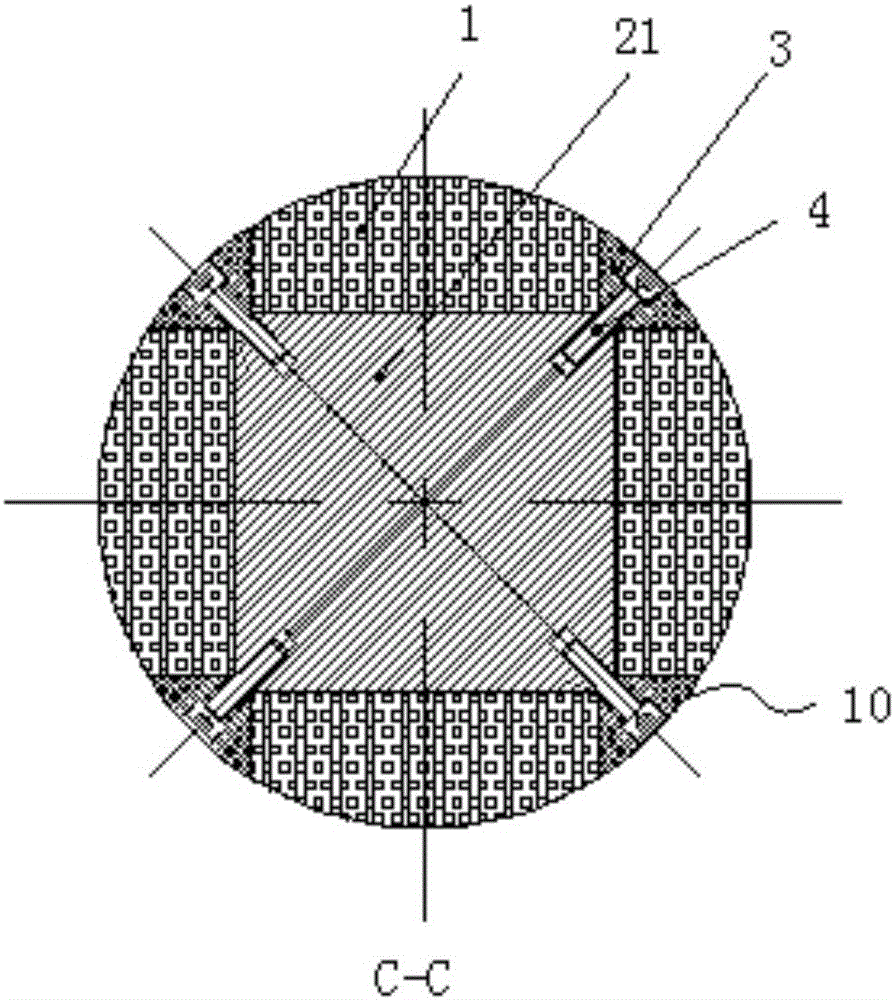

圖2為本發明剖視圖。

具體實施方式：

下面結合附圖對本發明作進一步的說明。

如圖1和圖2所示，本發明公開一種磁懸浮電機轉子磁性材料徑向固定結構，包括永磁體1、芯軸2、壓條螺釘4和橫截面為扇形狀的壓條3，芯軸2上設有橫截面為矩形狀的安裝部21，四塊永磁體1分別設于安裝部21的四個側壁上，且相鄰的兩永磁體1之間形成安裝腔10，該安裝腔10與壓條3形狀相適配，壓條3設于安裝腔10內，壓條螺釘4穿過壓條3并螺紋連接在芯軸2上。

在安裝部21的四個邊角處設有螺紋孔，壓條螺釘4上設有臺階孔，壓條螺釘4穿過臺階孔并螺紋連接在螺紋孔內。臺階孔能夠防止壓條螺釘4的六角固定端露出壓條3外。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下還可以作出若干改進，這些改進也應視為本發明的保護范圍。
