本發明屬于窗的零部件技術領域，涉及一種用于塑料窗的隱形合頁。

背景技術：

目前，塑料窗的合頁有隱形合頁、不可調式板式合頁和插入式合頁。隱形合頁是指在窗扇處于關閉時窗扇的內外視面看不見合頁，這種隱形合頁不破壞框扇間的密封系統，節能性優于其他合頁。一般塑料窗的隱形合頁多為不可調或一維、二維可調，即窗扇相對窗框不可移動或單向、雙向調節移動，調節存在局限性，密封性較差。為此，很有必要設計一種隱形合頁，以解決上述技術問題。

技術實現要素：

本發明的目的是提供一種結構簡單的隱形合頁，安裝該隱形合頁的塑料窗，其窗扇相對窗框可方便地進行移動調節，從而提高塑料窗的密封性。

為了解決上述技術問題，本發明采用的技術方案是：一種用于塑料窗的隱形合頁，包括上鉸鏈機構和下鉸鏈機構；

所述上鉸鏈機構包括上固定塊、第一上連桿、第二上連桿、第三上連桿、第四上連桿和上安裝板，所述固定塊與所述第一上連桿連接，所述第一上連桿與所述第二上連桿連接，所述第二上連桿在所述第一上連桿上可移動，所述第二上連桿上套裝有上偏心釘，所述第一上連桿上設有通孔，所述上偏心釘?shù)钠亩松烊胨鐾變?nèi)，所述第三上連桿和上安裝板分別與所述第二上連桿可轉動鉚接，所述第四上連桿的兩端分別與所述第三上連桿和上安裝板可轉動鉚接；

所述下鉸鏈機構包括下固定塊、第一下連桿、第二下連桿、第三下連桿、第四下連桿和下安裝板，所述下固定塊與所述第一下連桿連接，所述第一下連桿上設有下偏心釘，所述第二下連桿的兩端分別與所述第一下連桿和第三下連桿可轉動鉚接，所述第三下連桿上設有與所述下偏心釘相配合的卡位，所述第三下連桿分別與所述第四下連桿和下安裝板可轉動鉚接，所述第四下連桿的兩端分別與所述第一下連桿和下安裝板可轉動鉚接。

進一步的，所述第一上連桿上固定有導向釘，所述第二上連桿上設有導向槽，所述導向釘伸入所述導向槽內。

進一步的，所述上固定塊通過螺釘連接于所述第一上連桿的一端。

進一步的，所述下固定塊通過螺釘連接于所述第一下連桿的一端

本發明有益效果：本發明的用于塑料窗的隱形合頁，其整體結構簡單實用，通過上偏心螺釘和下偏心螺釘即可調節窗扇相對于窗框的距離，調節方便快捷，窗扇相對于窗框的距離調節合理后，提高了塑料窗的密封性。

附圖說明

圖1是本發明實施例的隱形合頁安裝于窗上的立體結構示意圖。

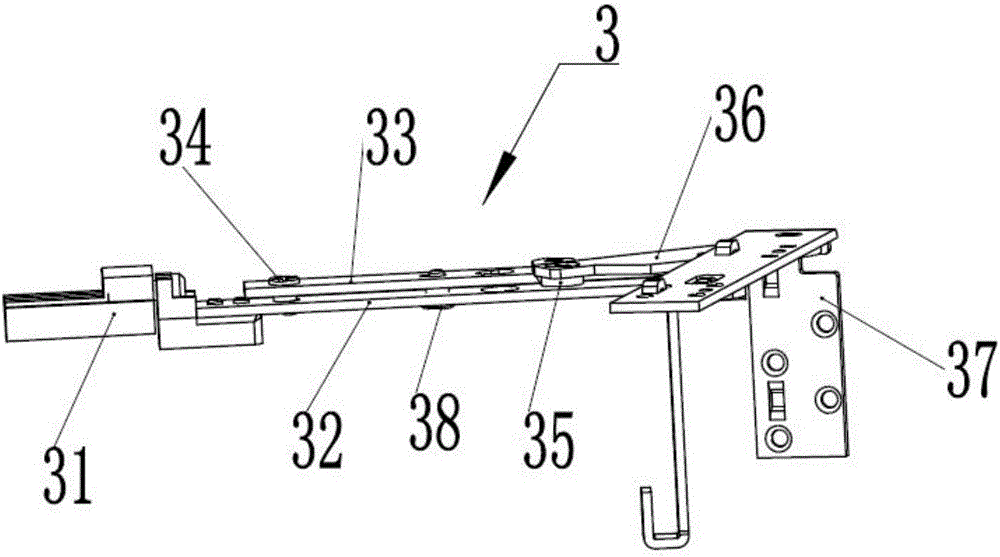

圖2是本發明實施例的上鉸鏈機構的結構示意圖。

圖3是本發明實施例的下鉸鏈機構的結構示意圖。

附圖標記說明：

窗框1、窗扇2、上鉸鏈機構3、下鉸鏈機構4；

上固定塊31、第一上連桿32、第二上連桿33、上偏心釘34、第三上連桿35、第四上連桿36、上安裝板37、導向釘38；

下固定塊41、第一下連桿42、下偏心釘43、第二下連桿44、第三下連桿45、第四下連桿46、下安裝板47。

具體實施方式

下面將結合本發明的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1所示，本實施例的一種用于塑料窗的隱形合頁安裝于窗上的結構示意圖。隱形合頁包括上鉸鏈機構3和下鉸鏈機構4。

參照圖2，上鉸鏈機構3包括上固定塊31、第一上連桿32、第二上連桿33、第三上連桿35、第四上連桿36和上安裝板37。固定塊通過螺釘與第一上連桿32的一端連接。第一上連桿32通過鉚釘與第二上連桿33鉚接，第二上連桿33可在第一上連桿32上移動。第二上連桿33上可轉動套裝有上偏心釘34，第一上連桿32上設有通孔，上偏心釘34的偏心端伸入通孔內。第一上連桿32上固定有導向釘38，第二上連桿33上加工有導向槽，導向釘38伸入導向槽內。第三上連桿35和上安裝板37分別與第二上連桿33可轉動鉚接。第四上連桿36的兩端分別與第三上連桿35和上安裝板37可轉動鉚接。

參照圖3，下鉸鏈機構4包括下固定塊41、第一下連桿42、第二下連桿44、第三下連桿45、第四下連桿46和下安裝板47。下固定塊41通過螺釘與第一下連桿42的一端連接。第一下連桿42上套裝有下偏心釘43。第二下連桿44的兩端分別與第一下連桿42和第三下連桿45可轉動鉚接。第三下連桿45的一端加工有一個與下偏心釘43相配合的卡位451。第三下連桿45分別與第四下連桿46和下安裝板47可轉動鉚接。第四下連桿46的兩端分別與第一下連桿42和下安裝板47可轉動鉚接。

本發明的隱形合頁安裝時，上固定塊31固定于窗扇的上側，上安裝板37固定于窗框的上內側。下固定塊41固定于窗扇的下側，下安裝板47固定于窗框的下內側。本發明的隱形合頁調節原理為：扭動上偏心釘34使第二上連桿33沿導向釘38移動，達到窗扇的上側向窗框方向移動，從而實現Z方向調節即密封調節；扭動下偏心螺釘43，窗扇關閉的過程中，下偏心螺釘43與第三下連桿45的卡位451相配合，下偏心螺釘43對第三下連桿45壓迫，達到使窗扇的下側向窗框方向的移動，進一步達到Z方向調節，即前后調節也稱為密封調節。

綜上，本發明的隱形合頁，其整體結構簡單實用，安裝了該隱形合頁的塑料窗，其窗扇相對于窗框可方便地進行移動調節，提高了塑料窗的密封性。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
