本實用新型涉及五金工具類技術領域，尤其是角度可調的扳手。

背景技術：

扳手是按照維修時擰緊螺栓螺母的必備工具，扳手的種類很多，但大致可分為直扳手和套筒扳手，直扳手為水平扳住螺栓螺母，力臂長，作用的扭力直接，但是使用區域的空間需要足夠，套筒扳手為直立套住螺栓螺母，能在小空間使用，但是需向上延伸一段距離后施加旋轉扭力，有效的作用扭力小，因為不能在使用時角度靈活調整，導致維修人員在維修市政公共實施時需攜帶很多的工具備用。

技術實現要素：

本實用新型的目的在于克服上述現有技術的不足，提供角度可調的扳手，包含第一連接桿、功能塊、第二連接桿，第一連接桿中間設把手，把手兩端各設連接頭，連接頭內設方槽，方槽上端設螺孔，下端設通孔，功能塊設連接方塊，連接方塊左側設功能頭，內設通孔一，功能頭內設圓孔，圓孔的內壁均布若干卡槽，第二連接桿設連接軸，上端設螺紋擋，連接軸穿入所述通孔、通孔一內，螺紋擋與螺孔螺接，螺紋擋的尾端設一字槽，通孔一與連接方塊為垂直設置，功能塊與連接桿為活動連接，在使用時能上下俯仰調整，便于根據使用區域的空間和位置限制調節旋轉位置和方向。

為達到上述目的，本實用新型的技術方案是：角度可調的扳手，包含第一連接桿、功能塊、第二連接桿，所述第一連接桿中間設把手，所述把手兩端各設連接頭，所述連接頭內設方槽，所述方槽上端設螺孔，下端設通孔，所述功能塊設連接方塊，所述連接方塊左側設功能頭，內設通孔一，所述功能頭內設 圓孔，所述圓孔的內壁均布若干卡槽，所述第二連接桿設連接軸，上端設螺紋擋，所述連接軸穿入所述通孔、通孔一內，所述螺紋擋與螺孔螺接。

進一步設置，所述螺紋擋的尾端設一字槽。

進一步設置，所述通孔一與連接方塊為垂直設置。

本實用新型的有益效果是：功能塊與第一連接桿為活動連接，在使用時能上下俯仰調整，便于根據使用區域的空間和位置限制調節旋轉位置和方向。

附圖說明

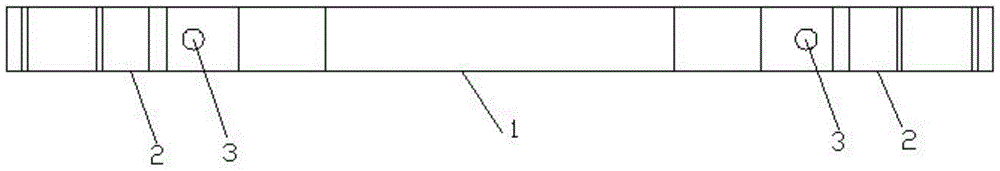

圖1為本實用新型的示意圖；

圖2為圖1的仰視圖；

圖3為圖1中功能塊的示意圖；

圖4為圖1中中間接柄的示意圖；

圖5為圖1中連接桿的示意圖。

圖中：第一連接桿1、把手101、連接頭102、螺孔103、通孔104、方槽105、功能塊2、功能頭201、通孔一202、圓孔203、卡槽204、連接方塊205、第二連接桿3、連接軸301、螺紋擋302、一字槽303。

具體實施方式

下面通過實施例和結合附圖，對本實用新型的技術方案作進一步具體說明。

如圖1～圖5所示，角度可調的扳手，包含第一連接桿1、功能塊2、第二連接桿3，所述第一連接桿1中間設把手101，所述把手101兩端各設連接頭102，所述連接頭102內設方槽105，所述方槽105上端設螺孔103，下端設通孔104，所述功能塊2設連接方塊205，所述連接方塊205左側設功能頭201，內設通孔一202，所述功能頭201內設圓孔203，所述圓孔203的內壁均布若干卡槽204，所述第二連接桿3設連接軸301，上端設螺紋擋302，所述連接軸301穿入所述 通孔104、通孔一202內，所述螺紋擋302與螺孔103螺接，本實用新型的功能塊2與第一連接桿1為活動連接，在使用時能上下俯仰調整，便于根據使用區域的空間和位置限制調節旋轉位置和方向。

所述螺紋擋302的尾端設一字槽303。

所述通孔一202與連接方塊205為垂直設置。

以上顯示和描述了本實用新型的基本原理和主要特征，以及本實用新型的優點。本行業的技術人員也了解，本實用新型不受上述實施案例的限制，上述實施案例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型設計范疇前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權力要求書及其等效物界定。
