本實用新型涉及天線生產領域，特別是涉及一種天線端子壓合設備的線夾具。

背景技術：

目前，通訊科技非常發達，手機也非常普遍的使用，手機的天線起到傳輸和接受信號的作用，因此天線的生產顯得非常重要，而天天線端子壓合設備的線夾具存在結構復雜、精度低、運行不夠平穩、工件磨損大和使用壽命短的缺點，有鑒于此，有必要對現有的天線端子壓合設備的線夾具予以改進。

技術實現要素：

本實用新型主要解決的技術問題是提供一種天線端子壓合設備的線夾具，其結構簡單，操作方便，壓線效果好，工件磨損小，提高生產效率，降低生產成本。

為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種天線端子壓合設備的線夾具，該天線端子壓合設備的線夾具包括天線、第一限位條、第二限位條、固定板、壓板夾、蓋板、導向柱、伸縮彈簧、法蘭板、滑塊、調節夾、短頭調節螺栓、連接圓柱、升降柱固定座和折彎升降柱，所述第一限位條和第二限位條相互平行，第一限位條和第二限位條兩端通過固定板固定連接，第一限位條上安裝有兩個壓板夾，兩個壓板夾后方的第一限位條上均安裝有調節夾，調節夾和壓板夾呈水平方向，調節夾的左右兩端設有“U”形通槽，“U”形通槽內均插裝有短頭調節螺栓，短頭調節螺栓的頭部均位于調節夾的上端面，調節夾上設有兩根連接圓柱，連接圓柱穿過調節夾且連接圓柱的伸出端與壓板夾固定連接，第一限位條上安裝有八個升降柱固定座，升降柱固定座上插裝有折彎升降柱的一端，折彎升降柱的另一端與壓板夾固定連接，壓板夾下方的第一限位條上設有十個等距的天線凹槽，天線凹槽與天線頭部的形狀相對應，第二限位條上設有十個等距滑槽，滑槽內安裝有滑塊，滑塊上端面設有凹槽，凹槽與天線尾部的形狀相對應，天線凹槽和滑塊上的凹槽相對，天線凹槽可安裝天線頭部，滑塊上的凹槽可安裝天線尾部，滑塊的后端面安裝有兩根導向柱，導向柱均穿過第二限位條，兩根導向柱伸出端通過法蘭板固定連接，法蘭板和第二限位條之間的導向柱上套裝有伸縮彈簧，滑槽的上方設有蓋板，蓋板固定在第二限位條上。

本實用新型的有益效果是：本發明提供了一種天線端子壓合設備的線夾具，其結構簡單，操作方便，壓線效果好，工件磨損小，提高生產效率，降低生產成本。

附圖說明

圖1是本實用新型天線端子壓合設備的線夾具的結構示意圖；

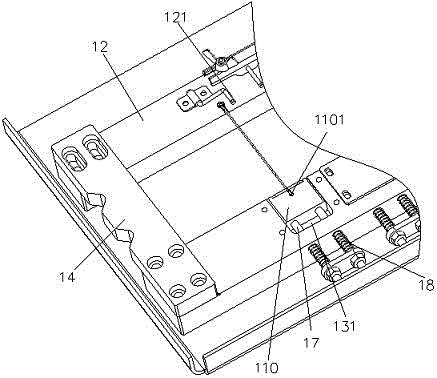

圖2是本實用新型天線端子壓合設備的線夾具的局部示意圖。

具體實施方式

下面結合附圖對本實用新型較佳實施例進行詳細闡述，使實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

請參閱圖1和圖2本實用新型實施例包括：

一種天線端子壓合設備的線夾具，該天線端子壓合設備的線夾具包括天線11、第一限位條12、第二限位條13、固定板14、壓板夾15、蓋板16、導向柱17、伸縮彈簧18、法蘭板19、滑塊110、調節夾111、短頭調節螺栓112、連接圓柱113、升降柱固定座114和折彎升降柱115，所述第一限位條12和第二限位條13相互平行，第一限位條12和第二限位條13兩端通過固定板14固定連接，第一限位條12上安裝有兩個壓板夾15，兩個壓板夾15后方的第一限位條12上均安裝有調節夾111，調節夾111和壓板夾15呈水平方向，調節夾111的左右兩端設有“U”形通槽，“U”形通槽內均插裝有短頭調節螺栓112，短頭調節螺栓112的頭部均位于調節夾111的上端面，調節夾111上設有兩根連接圓柱113，連接圓柱113穿過調節夾111且連接圓柱113的伸出端與壓板夾15固定連接，第一限位條12上安裝有八個升降柱固定座114，升降柱固定座114上插裝有折彎升降柱115的一端，折彎升降柱115的另一端與壓板夾15固定連接，壓板夾15下方的第一限位條12上設有十個等距的天線凹槽121，天線凹槽121與天線11頭部的形狀相對應，第二限位條13上設有十個等距滑槽131，滑槽131內安裝有滑塊110，滑塊110上端面設有凹槽1101，凹槽1101與天線11尾部的形狀相對應，天線凹槽121和滑塊110上的凹槽1101相對，天線凹槽121可安裝天線11頭部，滑塊110上的凹槽1101可安裝天線11尾部，滑塊110的后端面安裝有兩根導向柱17，導向柱17均穿過第二限位條13，兩根導向柱17伸出端通過法蘭板19固定連接，法蘭板19和第二限位條13之間的導向柱17上套裝有伸縮彈簧18，滑槽131的上方設有蓋板16，蓋板16固定在第二限位條13上。

本實用新型天線端子壓合設備的線夾具工作時，人工將天線的頭部裝在第一限位條12上的天線凹槽131內，推動導向柱17，滑塊20向前推出，人工將天線的尾部放在滑塊20上的凹槽201內，通過彈簧的復位，使天線時刻保持繃緊。

本實用新型天線端子壓合設備的線夾具，其結構簡單，操作方便，壓線效果好，工件磨損小，提高生產效率，降低生產成本。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
