本實用新型涉及一種玩具鎖，尤其涉及一種可拆裝鎖。

背景技術：

掛鎖是鎖具中最古老、最龐大的家族，精密的鎖結構給人們以安全感，但是人們對掛鎖的認識通常只是外觀看起來的一塊冷冰冰的金屬塊，關于鎖的原理少有人知。人們的好奇心被鎖冰冷的金屬外殼擋了回去，但是人們從來沒有停止對鎖結構探索和認知。家用的掛鎖都為金屬外殼，不能拆裝，且看不到里面的結構，因此也無法滿足人們的好奇心。而一般掛鎖類玩具做工粗糙且鎖內部結構極其簡單，鎖芯與鑰匙的配合隨意，失去了作為鎖應該具有的安全性，讓人們失去了對鎖結構認知的興趣。現有的玩具鎖，通常采用非透明材質，無法透過殼體觀察到鎖內部各個部件之間的機械結構動態配合的過程。而且，傳統式掛鎖通常是不可反復拆開和任意組裝的結構，趣味性低，人們不能在自己動手的娛樂中觀察到掛鎖結構的奧秘。

技術實現要素：

本實用新型的目的在于針對現有技術的不足，發明人認真研究并改造掛鎖，設計出一種可以觀察到開鎖過程，能夠寓教于樂的可拆裝鎖。

為達到上述目的，本實用新型通過以下技術方案來實現。一種可拆裝鎖，它包括殼體、鎖梁、啟鎖裝置和鑰匙，殼體為透明材質，其側邊為開口狀，開口上扣裝有側板，啟鎖裝置裝置在殼體內，鎖梁一端限位于殼體內，另一端通過啟鎖裝置與殼體鎖定，鑰匙與啟鎖裝置耦合，側板卡裝在凹槽內。

進一步的，所述啟鎖裝置包括鎖芯、鎖舌、彈子和復位裝置，鎖芯一端 設置有鎖柱，鎖芯內設置有鑰匙槽，其側邊開設有彈子孔，鎖舌底部一端坐裝在殼體內的凸臺上，另一端裝置在鎖柱頂部，鎖舌的一端與鎖梁的鎖口配合，復位裝置的兩端分別抵頂在鎖舌的另一端之間，彈子一端裝置在彈子孔內，另一端抵裝有復位裝置。

進一步的，殼體對稱可相互扣合的兩部分，其外邊角為圓角。

進一步的，鎖芯為對稱相互扣合兩部分。

進一步的，鎖芯、鎖舌、彈子均為一次性注塑成型。

進一步的，限位孔內插裝有限位銷釘。

本實用新型的可拆裝鎖的所有零件皆均可拆卸，可讓人們動手重新組裝，寓教于樂，其殼體采用透明材質，殼體內部結構清晰明了，可觀察到殼體內精妙的結構及用鑰匙插入鎖孔時，鎖內各個部件之間的機械結構動態配合過程。趣味性高，人們可以在自己動手的娛樂中觀察到掛鎖結構的奧秘。鎖內部件采用一次性注塑成型，成本低且環保。

附圖說明

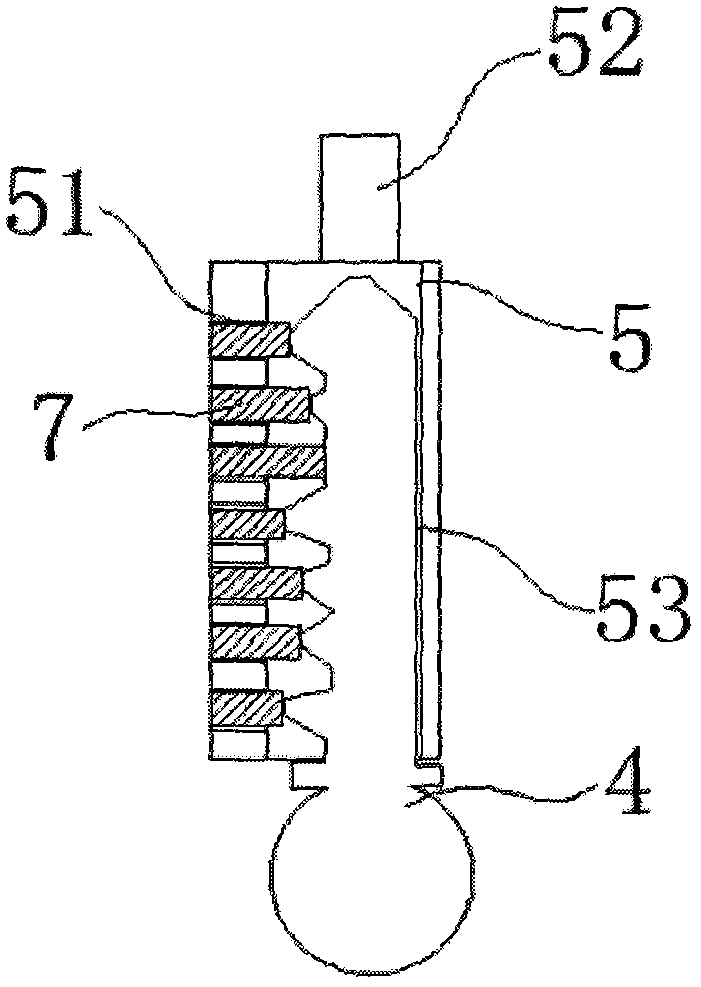

圖1為本實用新型的結構示意圖；

圖2為殼體的結構示意圖。

1、殼體；2、鎖梁；3、啟鎖裝置；4、鑰匙；5、鎖芯；51、彈子孔；52、鎖柱；53、鑰匙槽；6、鎖舌；7、彈子；8、復位裝置；9、限位銷釘；10、側板。

具體實施方式

下面結合實施例對本實用新型做進一步說明，但不局限于說明書上的內容。

如圖1及圖2所示，一種可拆裝鎖，它包括殼體1、鎖梁2、啟鎖裝置3 和鑰匙4，殼體1為透明材質，容易觀察鎖內部結構，一次性注塑成型，重量輕，安全性高，成本低且環保。殼體1包括對稱并相互扣合的兩部分，方便拆裝觀察，其外邊角為圓角，減少對人們的傷害，適合各年齡段的人們。殼體1側邊為開口狀，開口上扣裝有側板10，方案拆裝鎖體。殼體1一側插裝有限位銷釘9，限位銷釘9一端可突出與殼體1外，便于插拔限位銷釘9，方便拆裝鎖內結構。啟鎖裝置3包括鎖芯5、鎖舌6、彈子7和復位裝置8，其裝置在殼體1內。其中鎖芯5為對稱相互扣合兩部分，一端設置有鎖柱52，鎖芯5內部開設有鑰匙槽53，其側邊開設有彈子孔51。鎖舌6為對稱設置的2個，中間設有復位裝置8，鎖舌6底部一端坐裝在殼體1內的凸臺上，另一端裝置在鎖柱52頂部，鎖舌6的一端與鎖梁2的鎖口配合，復位裝置8的兩端分別抵頂在鎖舌6的另一端之間，實現鎖的功能。彈子7一端裝置在彈子孔51內，另一端抵裝有復位裝置8。鎖芯5、鎖舌6、彈子7均為一次性注塑成型，減少對人們可能造成的傷害。鎖梁2一端限位于殼體1內，另一端通過啟鎖裝置3與殼體1鎖定，實現仿真鎖的開啟和閉合過程鑰匙4與啟鎖裝置3耦合，側板10一端設置有缺口，方便撬起側板10。

其殼體1采用透明材質，殼體內部結構清晰明了，展示殼體內精妙的結構及用鑰匙插入鑰匙槽時，鎖內各個部件之間的機械配合動態過程，趣味性高，富有情趣，創意新穎，具有挑戰性，有效地調動了人們的主動性和積極性，可拆裝鎖的所有零件皆均可拆卸，可讓人們動手重新組裝，寓教于樂，激發了人們的創新思維，提高人們的觀察能力和動手能力。

顯然，本實用新型的上述實施方式僅僅是為清楚地說明本實用新型所作的舉例，而并非是對本實用新型的實施方式的限定。對于所屬領域的普通技 術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無法對所有的實施方式予以窮舉。凡是屬于本實用新型的技術方案所引伸出的顯而易見的變化或變動仍處于本實用新型的保護范圍之列。
