本實用新型涉及一種工具切換臺，主要應用于在智能制造行業中機器人的工具自動切換裝置。

背景技術：

在智能制造行業中使用機器人加工工件時，在加工過程中會用到多種工具，如若使用人工更換工具，打亂了機器人自動化生產的節奏，降低了生產加工效率；如若使用多臺機器人安裝不同型號的工具，則大大增加了設備成本，所以，為了降低成本，提高生產加工效率，使單個機器人能夠使用不同型號的工具對工件進行加工，工具切換臺能有效地實現這一目的。

技術實現要素：

本實用新型的目的是根據上述現有技術的不足之處，本實用新型目的實現由一種工具切換臺，包括底架臺、安裝在底架臺上端的的支撐板、支撐板上端設置有工具安裝臺，其特征在于在工具安裝臺上設置一個氣動抓取裝置；所述的氣動抓取裝置包括氣抓支撐架、與氣抓支撐架固定連接的氣缸，氣缸的另一端設置有兩個夾爪；所述的夾爪成半圓弧狀。

附圖說明

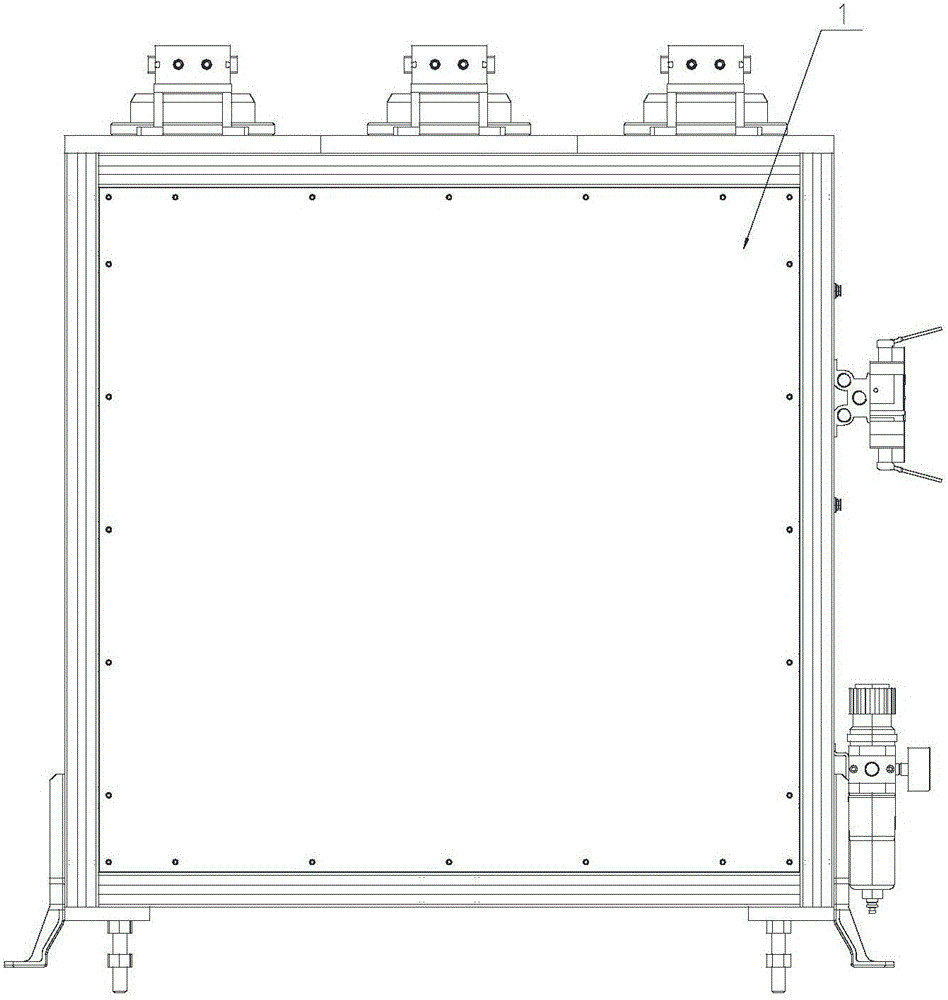

圖1是本實用新型的俯視圖。

圖2是本實用新型的左視圖。

圖3是本實用新型的主視圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1和圖2，圖3所示的是一套具有3個不同工位的工具切換臺，1為底架臺；2 為M16支撐板；3為M12支撐板；4為M10支撐板；5為工具安裝臺；6為夾爪；7為氣缸；8為氣爪支撐架；9為連接塊；10為電磁閥；11為支架；12為減壓閥；15為工具。

結合如圖1和圖2，圖3所示的工具切換臺包括底架臺1，以及安裝在底架臺1上端的M16支撐板2、M12支撐板3、M10支撐板4，3塊支撐板上端各設置有工具安裝臺5以及氣抓裝置，氣抓裝置包括氣爪支撐架8以及與氣爪支撐架8固定連接的氣缸7，氣缸7的另一端設置有夾爪6，在工具安裝臺5分別用于放置3種不同型號的工具，還包含固定安裝在底架臺1側面的連接塊9，電磁閥10和支架11通過緊鎖裝置安裝在連接塊9的一端，在底架臺1側面還設置有減壓閥12，減壓閥12保證出口壓力的穩定。

結合上述的實施例，如圖1和圖2，圖3所示的工具切換臺的使用過程如下：當機器人安裝使用其中的一種工具時，傳感器判斷氣爪抓取處是否有工具15并檢測工具15的空間位置，以確定機器人的姿態，工具15安裝在機器人上后，氣缸7帶動夾爪5松開。當機器人卸載工具15時，機器人帶動工具15運動到工具安裝臺5上方，傳感器判斷工具15是否到達擺放位置，到達位置后夾爪6夾緊。

作為本實用新型的一個優選的實施例，上述的實施例是3種工具的切換裝置，根據實際加工狀況的需要可以任意增加如圖1和圖2，圖3所示的工具切換臺的數量。

作為本實用新型的一個優選的實施例，對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。簡單的增加工具切換臺的數量，也是本實用新型的保護范圍。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將 說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
