本實用新型屬于輸送輥?zhàn)优涮纵o助設備領域，具體涉及一種軸承內嵌輥?zhàn)拥妮S承及輥軸拆卸裝置。

背景技術：

輥?zhàn)訌V泛應用于傳動輸送系統中，軸承內嵌的輥?zhàn)邮亲顬槌Ｒ姷囊环N輥?zhàn)樱浣Y(jié)構簡單，輥?zhàn)訛橹锌战Y(jié)構，輥軸穿過輥?zhàn)硬⑼ㄟ^輥?zhàn)觾啥说膬?nèi)嵌軸承與輥套固定在一起，該輥?zhàn)訌V泛應用于輸送系統中，特別是在冶金行業中，這種輥?zhàn)咏?jīng)常用在鋼材的輸送，在輥?zhàn)拥娜粘１ｐB(yǎng)維護中，軸承及輥軸很難拆卸，更換比較困難。

目前，軸承內嵌輥?zhàn)拥妮S承及輥軸的拆卸有兩種形式，第一種是人工借助外力對軸承及輥軸進行拆卸，這種方法一般是在天車鉤頭上吊一個悠錘并借助人力來撞擊，通過外力把輥軸從輥套中拆除，由于悠錘的撞擊力度較大，很容易把輥軸的端部墩粗變形，使輥軸及軸承更不容易拆卸，有時還會造成輥軸及軸承的損壞，增加了維護成本和工人的勞動強度，給企業帶來不必要的損失；另一種是借助專用的拆卸工具進行拆卸，現有的輥?zhàn)硬鹦堆b置，主要由加固板、承壓板和三條拉桿組成，加固板和承壓板通過三條拉桿固定在一起，在承壓板上有千斤頂，通過千斤頂?shù)膲毫⑤佪S及軸承拆卸下來，該拆卸裝置的適用范圍較小，不能對各種長度、直徑的輥?zhàn)舆M(jìn)行拆卸工作，其結構設置不合理，輥?zhàn)拥墓潭ū容^困難，只能通過兩個加固板之間的夾持力將輥?zhàn)庸潭ㄆ饋恚词构潭ɡ慰苛耍佪S的中心也很難與千斤頂對齊，頂棒與輥軸配合，很難保證其在同一個圓心上，使輥軸的受力不均勻，導致輥軸及軸承很難拆卸。

技術實現要素：

本實用新型的目的是提供一種軸承內嵌輥?zhàn)拥妮S承及輥軸拆卸裝置，以解決現有技術中人工拆卸導致輥?zhàn)訐p壞，維護成本高，勞動強度大，專用拆卸工具結構設置不合理，輥?zhàn)硬灰坠潭ǎ佪S受力不均，適用范圍小，輥?zhàn)拥妮S承及輥軸很難拆卸的問題。

為達到上述目的，本實用新型的技術方案是：一種軸承內嵌輥?zhàn)拥妮S承及輥軸拆卸裝置，包括兩個輥?zhàn)庸潭ò?、支撐板2和至少三個拉桿3，輥?zhàn)庸潭ò?上設有拉桿通孔4，拉桿3的兩端設有拉桿絲桿5，拉桿絲桿5穿過拉桿通孔4并通過拉桿固定螺母6與輥?zhàn)庸潭ò?連接，輥?zhàn)庸潭ò?的上設有輥軸通孔7，支撐板2的一側設有千斤頂8，輥軸通孔7的內徑大于軸承14的外徑，支撐板2上設有絲桿螺孔9，輥?zhàn)庸潭ò?上設有與支撐板2相對應的絲桿螺孔9，絲桿10穿過絲桿螺孔9并通過絲桿固定螺母11將支撐板2和輥?zhàn)庸潭ò?活動連接，千斤頂8的一側設有頂推裝置，拉桿3與輥套12相對應的一側設有與輥套12相適配的輥套固定塊13，輥套固定塊13與拉桿3固定連接。

優選的，拉桿3的一端設有拉桿延長桿22，拉桿延長桿22的一端設有延長桿絲桿23，拉桿3與拉桿延長桿22螺紋連接。

優選的，輥?zhàn)庸潭ò?上設有至少3個拉桿調節通孔24。

優選的，頂推裝置包括底板15，底板15上由內而外分別設有輥軸頂塊16、軸承內圈頂板17和軸承外圈頂板18，軸承外圈頂板18的外側設有把手19。

優選的，輥軸頂塊16的直徑小于輥軸20的直徑，軸承內圈頂板17的直徑與軸承14的內圈相適配，軸承外圈頂板18的直徑與軸承14的外圈相適配。

優選的，輥套固定塊13上設有橡膠防滑層21。

本實用新型的優點在于：支撐板單獨通過絲桿與輥?zhàn)庸潭ò暹B，使拆卸裝置的安裝更加簡便快捷，輥軸通孔的內徑大于軸承的外徑，保證了輥軸在千斤頂壓力的作用下可以將不受力一側的軸承和輥軸同時拆卸下來，頂推裝置的與輥?zhàn)虞S承相適配，使其受力更加均勻，方便軸承和輥軸的拆卸，拉桿上設置的輥套固定塊與輥套的形狀相適配，將需要拆卸的輥?zhàn)永卫蔚墓潭ㄔ?個輥套固定塊之間，并且可以進行相應的尺寸調節，保證了輥軸與千斤頂?shù)闹行谋３忠恢拢共鹦堆b置可以拆卸不同直徑的輥?zhàn)樱瓧U延長桿擴大了拆卸裝置的適用范圍，配合拉桿調節孔使拆卸裝置可以應對不同長短，不同直徑的輥?zhàn)拥牟鹦叮行У慕档土司S護成本和工人的勞動強度，結構設置更加簡單、合理，適用范圍廣，受力更均勻，輥?zhàn)拥妮S承及輥軸拆卸更加方便快捷。

附圖說明

圖1為本實用新型的結構示意圖。

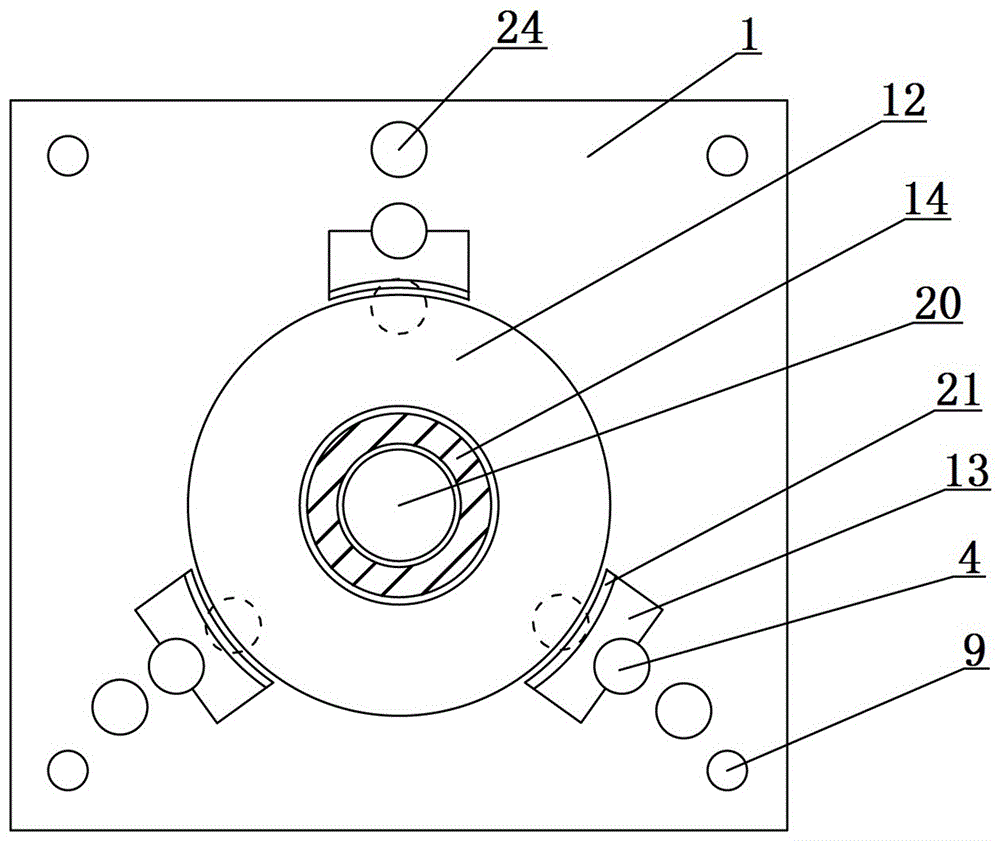

圖2為本實用新型輥套固定塊與輥?zhàn)优浜系慕Y(jié)構視圖。

圖3位本實用新型頂推裝置的結構視圖。

附圖標記含義如下：輥?zhàn)庸潭ò澹?），支撐板（2），拉桿（3），拉桿通孔（4），拉桿絲桿（5），拉桿固定螺母（6），輥軸通孔（7），千斤頂（8），絲桿螺孔（9），絲桿（10），絲桿固定螺母（11），輥套（12），輥套固定塊（13），軸承（14），底板（15），輥軸頂塊（16），軸承內圈頂板（17），軸承外圈頂板（18），把手（19），輥軸（20），橡膠防滑層（21），拉桿延長桿（22），延長桿絲桿（23），拉桿調節通孔（24）。

具體實施方式

下面結合附圖說明對本適用新型作進一步說明。

如圖1、圖2和圖3所示的一種軸承內嵌輥?zhàn)拥妮S承及輥軸拆卸裝置，包括兩個輥?zhàn)庸潭ò?、支撐板2和至少三個拉桿3，輥?zhàn)庸潭ò?上設有拉桿通孔4，拉桿3的兩端設有拉桿絲桿5，拉桿絲桿5穿過拉桿通孔4并通過拉桿固定螺母6與輥?zhàn)庸潭ò?連接，輥?zhàn)庸潭ò?的上設有輥軸通孔7，支撐板2的一側設有千斤頂8，輥軸通孔7的內徑大于軸承14的外徑，支撐板2上設有絲桿螺孔9，輥?zhàn)庸潭ò?上設有與支撐板2相對應的絲桿螺孔9，絲桿10穿過絲桿螺孔9并通過絲桿固定螺母11將支撐板2和輥?zhàn)庸潭ò?活動連接，千斤頂8的一側設有頂推裝置，拉桿3與輥套12相對的一側設有與輥套12相適配的輥套固定塊13，輥套固定塊13與拉桿3固定連接。

為了使拆卸裝置可以拆卸不同長度、不同直徑的輥?zhàn)樱瑪U(kuò)大其適用范圍，在拉桿3的一端設有拉桿延長桿22，拉桿延長桿22的一端設有延長桿絲桿23，拉桿3與拉桿延長桿22螺紋連接，并在輥?zhàn)庸潭ò?上設有至少3個拉桿調節通孔24。

為了使頂推裝置更好的與輥?zhàn)拥妮S承及輥軸配合，使其受力更加均勻，方便拆卸，該頂推裝置包括底板15，底板15上由內而外分別設有輥軸頂塊16、軸承內圈頂板17和軸承外圈頂板18，軸承外圈頂板18的外側設有把手19，輥軸頂塊16的直徑小于輥軸20的直徑，軸承內圈頂板17的直徑與軸承14的內圈相適配，為了軸承內圈頂板17更好的與軸承14的內圈配合，一般設置軸承內圈頂板17的直徑小于軸承14的內圈直徑，軸承外圈頂板18的直徑與軸承14的外圈相適配，為了軸承外圈頂板18更好的與軸承14的內圈配合，一般設置軸承內圈頂板18的直徑小于軸承14的內圈直徑。

為了更好的對輥?zhàn)舆M(jìn)行固定，保證輥?zhàn)釉谳佁坠潭▔K13之間固定的更牢固，在輥套固定塊13上設有橡膠防滑層21,有效的保證了輥軸20在拆卸過程中不會竄動。

本實用新型的工作過程如下：首先，根據需要更換軸承的輥?zhàn)拥木唧w尺寸，對拆卸工具的長度及直徑進行相應的調節；其次，將輥?zhàn)庸潭ㄔ谳佔庸潭ò?之間，輥?zhàn)庸潭ò?與滾套固定塊13配合，使輥?zhàn)庸潭ɡ慰浚⒈ＷC輥軸20的軸心與千斤頂8的中心處于同一條直線上；再次，將千斤頂8個支撐板2通過絲桿10固定在輥?zhàn)庸潭ò?的一側；最后，將頂推裝置固定在輥軸20與千斤頂8之間，通過頂推力將輥軸20從輥套12內推出，并進行軸承14的更換。

以上所述的僅是本實用新型的較佳實例，本實用新型的技術方案并不受此限制，應當指出對于本領域普通技術人員來說，在本實用新型所提供的技術啟示下，作為本領域的公知常識，還可以做出其他等同變型和改進，也應視為本實用新型的保護范圍。
