本實用新型涉及食品包裝袋加工設備領域，特別涉及一種切圓角機。

背景技術：

食品包裝袋四角的圓角一般采用切圓角機進行裁剪,切圓角機是一種用于對紙類、塑料袋等軟性材料制品進行圓角切割的機械設備。公開號為CN203305267U的中國專利《切圓角機》公開了一種，包括底盤，底盤上設有兩塊角鐵，兩塊角鐵中間設有紙槽，紙槽內設有圓臺頂塊，所述的角鐵后設有立柱，立柱上設有彈簧，彈簧上架設有壓塊插在立柱上，壓塊上帶有切割刀，所述的立柱后端設有一塊支撐板，支撐板上活動連接有壓桿，所述的壓桿上設有一塊凸塊，凸塊上設有凹槽，凹槽兩側的凸塊上設有孔，所述的凹槽內設有滾輪，滾輪插有一根連接桿插在孔內。

但是該切圓角機存在以下缺點：使用該切圓角機進行切角時，軟性的紙張堆疊在一起后放入紙槽內，調節壓桿使壓塊向下運動帶動切割片下壓進行切割，紙張的兩側抵接在兩塊角鐵的端面，另外兩側沒有定位，當切割片下壓進行切割時紙張受力后會朝向遠離切割片刀刃方向發生輕微位移，導致紙張圓角切割弧度不整齊。

技術實現要素：

本實用新型的目的是提供一種切圓角機，具有圓角切割整齊的效果。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種切圓角機，包括工作臺、設置于所述工作臺上且與所述工作臺上端面形成凹角的擋板、設置于所述凹角處用于切圓角的切割片、沿所述凹角棱線滑移設置于工作臺上的L型的折板,所述折板與所述工作臺上端面、所述擋板端面形成用于抵接食品包裝袋四周側壁的容納腔，所述容納腔設有用于固定所述食品包裝袋前后兩端的固定件。

通過采用上述技術方案，切圓角機工作時，將食品包裝袋放置于容納腔內，容納腔的內壁四周抵接在食品包裝袋四周內壁，固定件將食品包裝袋前后兩端固定，推動折板沿凹角棱線滑移，使食品包裝袋一個邊角接觸到切割片的刀刃上，被切割成圓弧形的圓角，切割過程中食品包裝袋被固定在容納腔內，固定件使食品包裝袋不會前后發生位移，食品包裝袋四周側壁抵接在容納腔的內壁不會向四周發生位移，使食品包裝袋接觸切割片刀刃時不會發生移動，達到圓角切割整齊的效果。

本實用新型的進一步設置為：所述固定件包括設置于所述折板遠離所述切割片一端的端板、設置所述折板另一端用于供手伸入后將所述食品包裝袋抵緊在所述端板端面的開口。

通過采用上述技術方案，將食品包裝袋放入容納腔后，一直手固定折板上端板的一端，另一只手從開口處伸入將食品包裝袋抵緊在端板的端面，再推動折板滑移，達到將食品包裝袋前后兩端固定在容納腔內的作用。

本實用新型的進一步設置為：所述固定件包括固定設置于所述折板內的固定板、滑移設置于所述折板內的滑動板、設置于所述折板內壁的固定座、穿設過所述固定座后抵接于所述滑動板端面的調節桿，所述調節桿螺紋連接于所述固定座。

通過采用上述技術方案，將食品包裝袋放置在固定板和滑動板之間，轉動螺紋連接在固定座上的調節桿，使調節桿靠近滑動板的一端抵緊在滑動板的端面，推動滑動板靠近固定板，將食品包裝袋前后兩端固定在滑動板和固定板之間，達到將食品包裝袋前后兩端固定在容納腔內的作用。

本實用新型的進一步設置為：所述固定座設有螺紋孔，所述調節桿外壁設有外螺紋。

通過采用上述技術方案，調節桿穿設過固定座，調節桿外壁的螺紋與螺紋孔內的螺紋相互配合，使調節桿螺紋連接在固定座上。

本實用新型的進一步設置為：所述折板內壁設有限位槽，所述滑動板上設有用于嵌入所述限位槽后滑移的限位塊。

通過采用上述技術方案，滑動板上的限位塊嵌入限位槽后滑移，使滑動板在折板上滑移，用調節桿推動滑動板靠近固定板，達到固定食品包裝袋前后兩端的作用。

本實用新型的進一步設置為：所述工作臺上端面設有供所述折板一端嵌入后滑移的滑槽。

通過采用上述技術方案，推動折板滑移時折板只能沿滑槽進行滑移，使折板滑移過程中容納腔的內壁始終抵接在食品包裝袋的四周側壁，保證食品包裝袋始終被固定在容納腔內。

本實用新型的進一步設置為：所述擋板垂直于所述工作臺上端面。

通過采用上述技術方案，使擋板端面垂直于工作臺上端面，增大與食品包裝袋側壁的接觸面積，使食品包裝袋在容納腔內固定得更加牢固。

本實用新型的進一步設置為：所述工作臺內設有轉動連接于所述工作臺內的轉動軸、用于將所述切割片固定在轉動軸上的螺栓，所述凹角處設有用于切割片切圓角后收集余料的收集槽。

通過采用上述技術方案，轉動軸轉動帶動切割片轉動，轉動的切割片將食品包裝袋的邊角切割后收集到收集槽內，避免在工作臺上頻繁清理余料，通過螺栓固定，使切圓角機能更換不同規格的刀片進行圓角切割。

本實用新型的進一步設置為：所述工作臺上設有用于驅動所述轉動軸轉動的電機、用于連接所述電機和所述轉動軸的傳動帶。

通過采用上述技術方案，電機轉動帶動傳動帶轉動，傳動帶帶動轉動軸轉動，轉動軸帶動切割片轉動進行圓角切割。

本實用新型的進一步設置為：所述切割片刀刃為弧形,所述切割片轉動至最高點時所述刀刃與所述工作臺上端面呈一定角度。

通過采用上述技術方案，轉動時切割片弧形的刀刃突出于工作臺上端面后呈一定角度，切割出所需的圓角，也使切割后的余料隨切割片的旋轉進入收集槽內。

綜上所述，本實用新型具有以下有益效果：采用折板和工作臺、擋板形成的容納腔對食品包裝袋進行定位，用切割片切割時食品包裝袋不會移動，使圓角切割更加整齊；其次，相比現有技術中的豎直堆疊進行切割，通過容納腔定位后沿凹角棱線水平推動滑移，一次性切割的數量不會被高度升高后重不穩所限制，使圓角切割機一次性能切割更多的食品包裝袋，提高工作效率；再次，通過轉動軸帶動切割片轉動，只需向前滑移折板即可實現切割，達到切割時省力的效果。

附圖說明

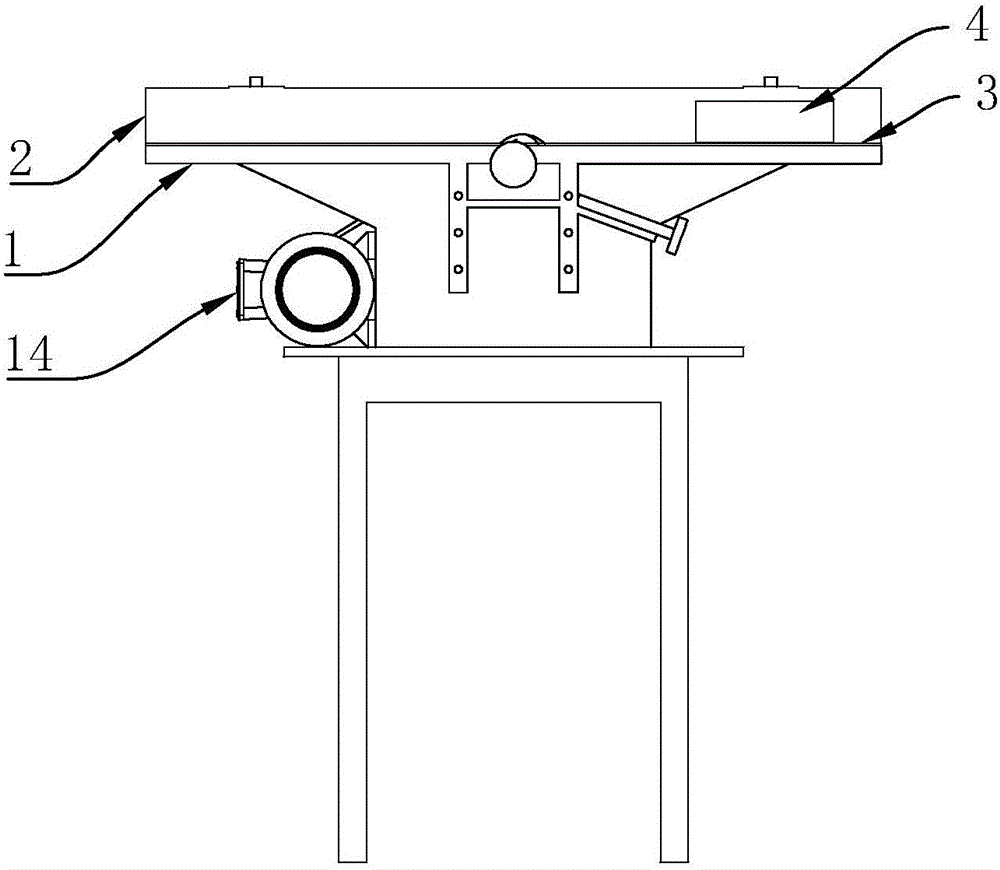

圖1是實施例1的結構示意圖；

圖2是實施例1的工作臺與電機的位置關系示意圖；

圖3是實施例1的轉動軸與工作臺的位置關系示意圖；

圖4是實施例1的A部位的結構示意圖；

圖5是實施例1的折板的結構示意圖；

圖6是實施例2的折板結構示意圖；

圖7是實施例2的工作臺的結構示意圖。

圖中：1、工作臺；11、滑槽；12、轉動軸；121、螺栓；13、傳動帶；14、電機；2、擋板；3、凹角；31、切割片；4、折板；41、限位槽；5、容納腔；6、固定件；61、端板；62、開口；63、固定板；64、滑動板；641、限位塊；65、固定座；651、螺紋孔；66、調節桿；661、外螺紋;7、收集槽。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

實施例1：一種切圓角機，如圖1所示，結合圖5，包括工作臺1、設置在工作臺1上的擋板2、設在工作臺1與擋板2凹角3處的切割片31、兩端抵在工作臺1和擋板2端面的L型的折板4，將食品包裝袋固定在折板4與工作臺1、擋板2形成的棱柱形的容納腔5后朝向切割片31進行圓角切割，食品包裝袋的四周側壁抵接和固定在容納腔5的內壁。

如圖2到圖4所示，工作臺1下方設有電機14、設置于工作臺1內部的轉動軸12，轉動軸12通過傳動帶13聯動于電機14上。轉動軸12上靠近工作臺1與擋板2凹角3處設有定位孔、切割片31、穿設過切割片31后螺紋連接在定位孔內的螺栓121，凹角3處在切割片31附近設有供切割片31轉動的收集槽7，切割片31刀刃為弧形，切割片31轉動至最高點時切割片31刀刃與工作臺1上端面呈一定角度，使切割片31切割后的余料隨刀刃轉動進入收集槽7內。

如圖3到圖5所示，擋板2垂直于工作臺1上端面,折板4上設有用于固定容納腔5內食品包裝袋兩端的固定件6，折板4上遠離切割片31的一端一體設有端板61,另一端的設有開口62,固定件6有端板61和開口62組成。折板4兩端端面分別抵接在擋板2端面和工作臺1上端面,折板4與工作臺1、擋板2之間形成棱柱形的容納腔5,將食品包裝袋從開口62處放入容納腔5內，打開電機14帶動轉動軸12轉動，一只手固定端板61一端，另一只手從開口62處伸入后將食品包裝袋抵緊在端板61的端面，將折板4沿凹角3的棱線朝向切割片31滑移，使容納腔5內的食品包裝袋的一角被旋轉的切割片31切成圓角。

實施例2：一種切圓角機，與實施例1的不同之處在于，如圖5所示，固定件6包括一體設置在折板4內的固定板63、滑移設置在折板4內的滑動板64、固定在折板4內固定座65、插接在固定座65上的調節桿66，滑動板64位于固定座65和固定板63之間。調節桿66外壁設有外螺紋661，固定座65上設有螺紋孔651，調節桿66螺紋連接于固定座65后前端垂直抵緊在滑動板64的端面。滑動板64兩個與折板4接觸的側壁上均設有限位塊641，折板4內壁設有供限位塊641嵌入的滑槽11，將限位塊641嵌入滑槽11后推動滑動板64滑移。如圖6所示，工作臺1上設有多條滑槽11，供不同規格的折板4的一端嵌入后滑移，滑槽11為兩端開口62的通槽，滑動板64端面和固定板63端面均小于容納腔5的截面，避免接觸到轉動的切割片31。

如圖5到圖6所示，切圓角機工作時，先將食品包裝袋放入滑動板64和固定板63之間，轉動螺紋連接在固定座65上的調節桿66，調節桿66在螺紋的作用下朝向滑動板64運動，前端抵接滑動板64端面后推動滑動板64靠近固定板63，將滑動板64和固定板63之間的食品包裝袋前后兩端固定，然后將折板4一端嵌入滑槽11，打開電機14，帶動轉動軸12轉動，轉動軸12帶動切割片31轉動，推動折板4朝向切割片31滑動，進行圓角切割。
