本實用新型涉及一種窗戶，尤其是涉及一種防飄雨安全窗。

背景技術：

目前，大部分住宅的窗戶都不具備防飄雨功能，每當刮風下雨時，一旦窗戶忘關，飄雨進房間造成財物損失。目前已經有一些自動窗，通常是以轉動式的風速傳感器作為檢測元件，使得系統安裝困難，成本較高且不具備遠程控制的能力，因此應用受到限制。

技術實現要素：

本實用新型的目的是提供一種防飄雨安全窗，該安全窗能夠檢測空氣濕度判斷雨量，遠程控制窗戶開關。

為解決上述技術問題，本實用新型采用的技術方案是：

防飄雨安全窗，包括有遠程控制器、外開窗和窗框，所述的窗框上設置有氣缸和電機，氣缸通過連桿與設置在外開窗上的推拉桿相連，窗框上設置有單片機，單片機上連接有壓力傳感器和濕度傳感器，單片機內設置有無線信號接收器；所述的外開窗的三個側邊與窗框之間連接有窗紗。

進一步地，所述的外開窗的底部設置有拉手。

進一步地，所述的外開窗的頂端與窗框軸連接。

更進一步地，所述的遠程控制器為遙控器。

本實用新型所具有的優(yōu)點與效果是：

本實用新型防飄雨安全窗由于在窗框上設置有氣缸和電機，氣缸通過連桿與設置在外開窗上的推拉桿相連，窗框上設置有單片機，單片機上連接有壓力傳感器和濕度傳感器，單片機內設置有無線信號接收器，上述結構能夠通過濕度傳感器檢測空氣濕度判斷雨量、以安裝于窗扇玻璃上的壓力傳感器判斷風力，以單片機為核心的數據處理單元根據雨量及風力控制窗扇的開度，可以實現對防飄雨窗的遠程控制。即使主人不在家，也不會擔心下雨會打濕房間。本實用新型由于在外開窗與窗框之間連接有窗紗，可以防止蚊蟲的進入。

附圖說明

下面結合附圖對本實用新型作進一步詳述：

圖1為本實用新型防飄雨安全窗的整體結構示意圖；

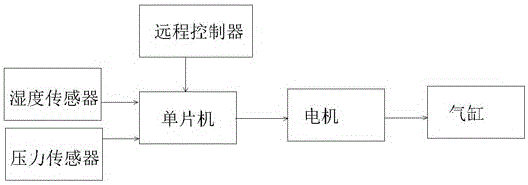

圖2為本實用新型防飄雨安全窗的原理框圖。

圖中：窗紗1、推拉桿2、氣缸3、拉手4、連桿5、窗框6、單片機7、濕度傳感器8、外開窗9、壓力傳感器10、遠程控制器11。

具體實施方式

如圖1所示，本實用新型防飄雨安全窗包括有遠程控制器11、外開窗9和窗框6，所述的外開窗的頂端與窗框軸連接。所述的窗框上設置有氣缸3和電機，電機帶動氣缸運動，氣缸3通過連桿5與設置在外開窗上的推拉桿2相連，窗框上設置有單片機7，單片機上連接有壓力傳感器10和濕度傳感器8，單片機內設置有無線信號接收器，單片機與氣缸通信連接。所述的外開窗的底部設置有拉手4。所述的外開窗的三個側邊與窗框之間連接有窗紗1。所述的遠程控制器為遙控器。

如圖2所示，本實用新型的工作過程如下：

通過濕度傳感器與壓力傳感器檢測到下雨時，由遠程控制器向無線信號接收器發(fā)送信號，單片機通過電機控制氣缸運動，通過連桿帶動推拉桿運動，從而關閉窗戶。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優(yōu)點。本行業(yè)的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
