本實用新型屬于一種切割工具，特別是涉及一種美工刀。

背景技術：

美工刀是日常生活和工作中常用的一種工具，現有的大多數美工刀是將刀片安裝在一個金屬刀夾內，采用推拉式結構利用滑動組件將刀片伸出和縮回金屬刀夾?，F有的美工刀在刀頭處沒有其他護具，如果有時候意外觸動滑動組件將刀片伸出或使用完美工刀后沒有將刀片完全縮回金屬刀夾，有可能存在安全隱患；此外金屬刀夾前端的尖利部位也容易意外。

技術實現要素：

本實用新型針對以上問題提供一種帶保護套的美工刀。

本實用新型解決以上問題所用的技術方案是：提供一種帶保護套的美工刀，它包括刀殼、金屬刀夾，所述金屬刀夾內設有刀片和滑動組件，所述刀殼套設在金屬刀夾外，金屬刀夾的前端外露于刀殼；外露于刀殼的金屬刀夾前端上套接有保護套，所述保護套與金屬刀夾前端為緊配配合或扣位配合。

采用以上結構后，與現有技術相比，本實用新型由于在金屬刀夾前端上套接有保護套，所以在不使用美工刀時可以套上保護套，在意外觸動滑動組件將刀片伸出或者即使刀片沒有完全縮回金屬刀夾，保護套也可以起到保護作用。所述保護套與金屬刀夾前端為緊配配合或扣位配合；采用緊配配合或扣位配合連接，結構簡單，無需增設其他零部件。

作為改進，所述保護套腔體的形狀與金屬刀夾前端的形狀相配。

作為進一步改進，保護套腔體底端的寬度小于腔體開口端的寬度。這樣的設計有利于保護套與金屬刀夾緊配配合，并且在注塑時保護套更易脫模，脫模成功率較高，可以降低成本。

作為再進一步改進，保護套腔體內壁設有凸起，金屬刀夾前端設有與凸起一一對應的內凹，保護套與金屬刀夾前端套接時凸起與內凹扣合。

作為更進一步改進，保護套腔體內壁設有內凹，金屬刀夾前端設有與內凹一一對應的凸起，保護套與金屬刀夾前端套接時內凹與凸起扣合。

附圖說明

圖1為本實用新型的結構示意圖。

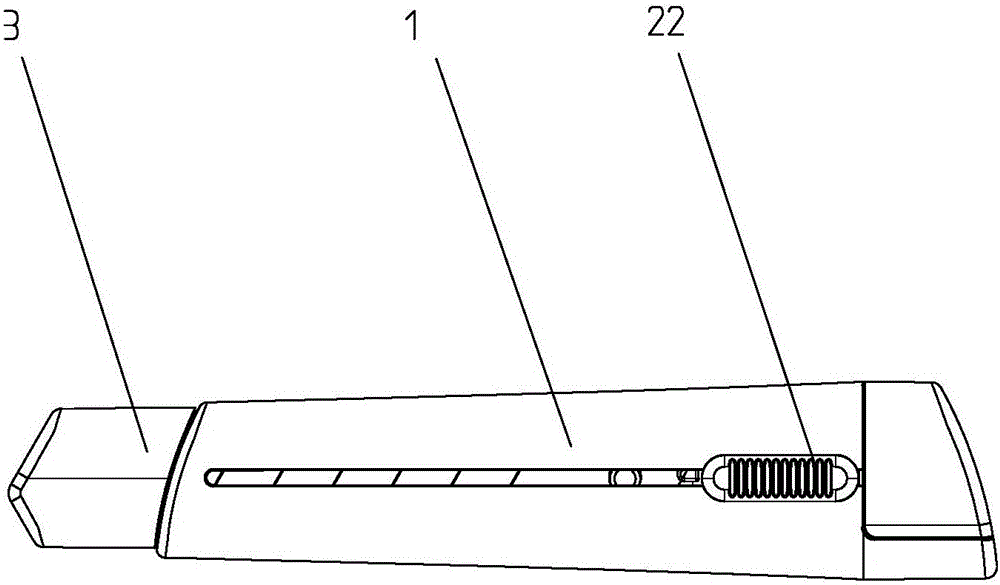

圖2為本實用新型套住保護套的使用效果圖。

如圖所示：1、刀殼，2、金屬刀夾，21、刀片，22、滑動組件，3、保護套。

具體實施方式

以下結合附圖和具體實施方式，對本實用新型做進一步描述。

實施例一

如圖1和圖2所示，提供一種帶保護套的美工刀，它包括刀殼1、金屬刀夾2，所述金屬刀夾2內設有刀片21和滑動組件22，所述刀殼1套設在金屬刀夾2外，金屬刀夾2的前端外露于刀殼1；外露于刀殼1的金屬刀夾2前端上套接有保護套3，所述保護套3與金屬刀夾2前端為緊配配合，在不使用美工刀時可以將保護套3套接金屬刀夾2前端。

所述保護套3腔體的形狀與金屬刀夾2前端的形狀相配。

保護套3腔體底端的寬度略大于腔體開口端的寬度，腔體有一定錐度使得保護套3與金屬刀夾2前端套接后連接強度更好，同時也可降低保護套3腔體的精度，從而降低開模成本。

實施例二

保護套3腔體內壁設有凸起，金屬刀夾2前端設有與凸起一一對應的內凹，保護套3與金屬刀夾2前端套接時凸起與內凹扣合，實現了保護套3與金屬刀夾2前端的扣位配合。

本例也可以是，保護套3腔體內壁設有內凹，金屬刀夾2前端設有與內凹一一對應的凸起，保護套3與金屬刀夾2前端套接時內凹與凸起扣合。

以上實例僅為本實用新型的較佳實施例，本實用新型不僅限于以上實施例還允許有其它結構變化，凡在本實用新型獨立權要求范圍內變化的，均屬本實用新型保護范圍。
