本實用新型涉及一種開關，具體涉及一種主要用于扣壓各類儲物柜或展示柜門窗的鎖扣開關。

背景技術：

目前，各類儲物柜或展示柜等的門窗上均設置有鎖扣開關，但現有的鎖扣開關結構復雜，穩定性差，且安裝不便。

技術實現要素：

針對現有技術的不足，本實用新型提供了一種結構簡單、穩定性更好且便于安裝的鎖扣開關。

為實現上述目的，本實用新型提供了一種鎖扣開關，包括有殼體、按鈕、鎖扣架、彈簧和鉤針，所述的按鈕插裝在殼體內，按鈕的上端面為按壓部，按鈕的下端面設有向上延伸的凹腔，所述的彈簧裝設在凹腔內，按鈕的背面設有滑移凹槽，所述的鉤針位于殼體內并包括有一豎直段，豎直段的軸向兩端分別連接有長彎折段和短彎折段，彈簧的上端與凹腔頂部抵接，彈簧的下端將鉤針的長彎折段抵壓在殼體的底面上，并迫使鉤針的短彎折段抵靠在滑移凹槽的底面上，所述滑移凹槽的底面中部還設有可與鉤針短彎折段形成鉤配固定的鎖止口，按鈕的正面設有滑移限位凸塊，所述的殼體上對應設有與所述滑移限位凸塊構成上下直線滑移配合的直線滑槽，按鈕的正面還設有容納鎖扣架的容腔，所述的鎖扣架包括有支腳和鎖舌，鎖舌一體成型在支腳的上端上，支腳的下端設有鉸接柱，按鈕的側面上對應設有與所述鉸接柱構成鉸接配合的鉸接孔，所述的殼體內還設有在按鈕下壓時引導支腳鉸接轉動并使鎖舌從按鈕正面伸出的引導槽。

本實用新型的有益效果是：采用上述結構，人們按壓按鈕，將迫使按鈕克服彈簧作用力向下移動，這樣鉤針的短彎折段將沿滑移凹槽向上滑移，與此同時，鎖扣架上的鎖舌在殼體引導槽的引導下將從按鈕的正面伸出，直至鉤針的短彎折段進入到滑移凹槽的鎖止口內，這樣人們松開按鈕，按鈕將被鎖止而無法在彈簧的作用下向上回位，伸出的鎖舌將構成對門窗的鎖扣固定。此后，當人們想打開門窗時，可繼續向下按壓按鈕，便使鉤針的短彎折段從鎖止口內滑出，這樣人們松開按鈕，按鈕將在彈簧的作用下向上回位，直至按鈕上的滑移限位凸塊與殼體上的直線滑槽上沿發生抵接而停止，伸出的鎖舌也將回縮，從而使鎖舌失去對門窗的鎖扣固定，門窗便可打開。綜上所述，本實用新型提供了一種結構簡單、穩定性更好且便于安裝的鎖扣開關。

本實用新型可進一步設置為所述的支腳為兩支，并對稱設置在鎖舌的左右兩側。這樣設置，使得鎖扣架的整體結構更加勻稱，穩定性更好。

本實用新型還可進一步設置為所述滑移凹槽在鎖止口的上方還分別設有用于引導鉤針短彎折段進入鎖止口的導入斜面和用于引導鉤針短彎折段滑出鎖止口的導出斜面。通過設置導入斜面，可便于引導鉤針短彎折段進入鎖止口；而設置導出斜面，則便于引導鉤針短彎折段滑出鎖止口，從而使得鉤針短彎折段無論進入鎖止口還是滑出鎖止口都變得更加順暢。

本實用新型還可進一步設置為所述殼體的左右側面上還對稱設有便于安裝固定的卡扣。這樣設置，可便于人們安裝固定殼體。

附圖說明

圖1為本實用新型的立體結構圖；

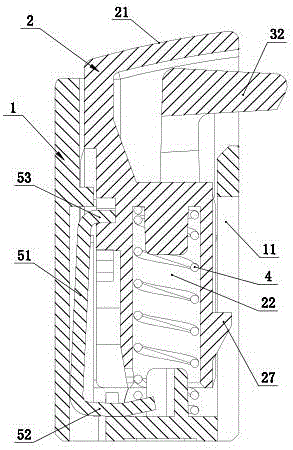

圖2為本實用新型的剖視圖；

圖3為本實用新型的結構爆炸圖；

圖4為本實用新型中按鈕的結構圖；

圖5為本實用新型中按鈕的結構圖；

圖6為本實用新型中殼體的結構圖。

具體實施方式

如圖1、2、3、4、5、6所示給出了一種鎖扣開關，包括有殼體1、按鈕2、鎖扣架3、彈簧4和鉤針5，所述的按鈕2插裝在殼體1內，按鈕2的上端面為按壓部21，按鈕2的下端面設有向上延伸的凹腔22，所述的彈簧4裝設在凹腔22內，按鈕2的背面設有滑移凹槽23，所述的鉤針5位于殼體1內并包括有一豎直段51，豎直段51的軸向兩端分別連接有長彎折段52和短彎折段53，彈簧4的上端與凹腔22頂部抵接，彈簧4的下端將鉤針5的長彎折段52抵壓在殼體1的底面上，并迫使鉤針5的短彎折段53抵靠在滑移凹槽23的底面上，所述滑移凹槽23的底面中部還設有可與鉤針短彎折段53形成鉤配固定的鎖止口24，所述滑移凹槽23在鎖止口24的上方還分別設有用于引導鉤針短彎折段53進入鎖止口24的導入斜面25和用于引導鉤針短彎折段53滑出鎖止口24的導出斜面26。按鈕2的正面設有滑移限位凸塊27，所述的殼體1上對應設有與所述滑移限位凸塊27構成上下直線滑移配合的直線滑槽11，按鈕2的正面還設有容納鎖扣架3的容腔28，所述的鎖扣架3包括有支腳31和鎖舌32，鎖舌32一體成型在支腳31的上端上，支腳31的下端設有鉸接柱33，按鈕2的側面上對應設有與所述鉸接柱33構成鉸接配合的鉸接孔29，所述的殼體1內還設有在按鈕2下壓時引導支腳31鉸接轉動并使鎖舌32從按鈕2正面伸出的引導槽12。所述的支腳31為兩支，并對稱設置在鎖舌32的左右兩側。所述殼體1的左右側面上還對稱設有便于安裝固定的卡扣13。

采用上述結構，人們按壓按鈕2，將迫使按鈕2克服彈簧4作用力向下移動，這樣鉤針5的短彎折段53將沿滑移凹槽23向上滑移，與此同時，鎖扣架3上的鎖舌32在殼體引導槽12的引導下將從按鈕2的正面伸出，直至鉤針5的短彎折段53進入到滑移凹槽23的鎖止口24內，這樣人們松開按鈕2，按鈕2將被鎖止而無法在彈簧4的作用下向上回位，伸出的鎖舌32將構成對門窗的鎖扣固定。此后，當人們想打開門窗時，可繼續向下按壓按鈕2，便使鉤針5的短彎折段53從鎖止口24內滑出，這樣人們松開按鈕2，按鈕2將在彈簧4的作用下向上回位，直至按2鈕上的滑移限位凸塊27與殼體1上的直線滑槽11上沿發生抵接而停止，伸出的鎖舌32也將回縮，從而使鎖舌32失去對門窗的鎖扣固定，門窗便可打開。綜上所述，本實用新型提供了一種結構簡單、穩定性更好且便于安裝的鎖扣開關。
