本實用新型涉及汽車門把手技術領域，尤其涉及一種汽車的開門把手驅動結構。

背景技術：

目前，汽車的門把手其結構形式多種多樣，在使用上由于其結構不同，存在的問題也不盡相同，但，目前的門把手結構在使用中更多的具有以下的不足，如，結構復雜、占用空間大、不易生產制造、使用過程中穩定性差、易出現故障等。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，適應現實需要，提供一種結構設計新穎、易于操作實現、性能穩定、故障率低、占用空間小的汽車的開門把手驅動結構。

為了實現本實用新型的目的，本實用新型所采用的技術方案為：

設計一種汽車的開門把手驅動結構，它包括外殼，它還包括設置于外殼內側的曲軸，在所述曲軸的一端設置有呈倒置L狀結構的曲柄，在所述曲軸的另一端上還套有回位扭簧；在所述曲軸的另一端上設有與該曲軸垂直設置的拉桿，在該拉桿上方的外殼上還設有彎曲的剛性導管，用于驅動車門開啟的柔性拉索貫穿所述剛性導管設置，且所述柔性拉索的端部與所述拉桿連接。

優選的，在與所述曲柄相向設置的外殼壁上還設有穿孔；還包括設置于外殼外側的把手，所述把手的一端貫穿所述穿孔與所述曲柄的端部連接，所述把手的另一端與所述外殼鉸接。

優選的，所述曲軸的兩端通過固定在外殼上的底座設置于外殼上。

優選的，所述回位扭簧的一端與所述曲軸固定連接，其另一端與所述外殼連接。

本實用新型的有益效果在于：

本設計其結構設計新穎、易于操作實現、性能穩定、故障率低、占用空間小，且本結構可以使用于門外板與內板空間較小的車型，結構簡單、制造成本低。

附圖說明

圖1為本實用新型的內部狀態主要結構示意圖；

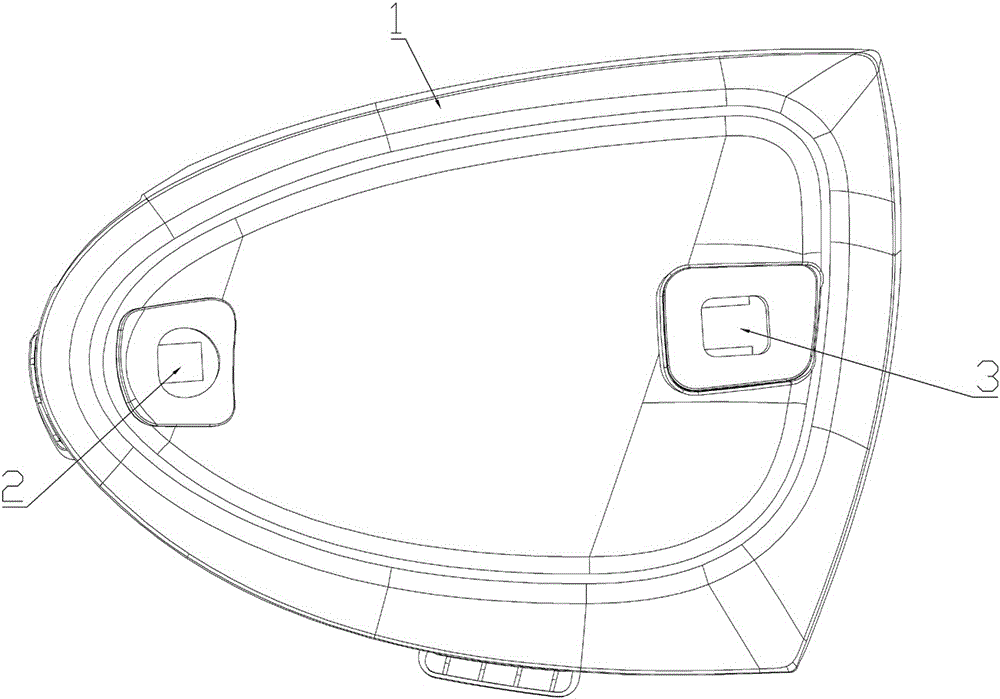

圖2為本實用新型的外側未安裝把手時主要結構示意圖；

圖3為本實用新型的外側安裝有把手時主要結構示意圖；

圖中：

1.外殼;2.把手的另一端與外殼的鉸接安裝孔;3.穿孔;4、5.底座;6.曲軸;7.回位扭簧;8.曲柄;9.曲柄的端部;10.拉桿;11.柔性拉索;12.剛性導管;13.把手。

具體實施方式

下面結合附圖和實施例對本實用新型進一步說明：

實施例1：一種汽車的開門把手驅動結構，參見圖1至圖3；它包括外殼1，它還包括設置于外殼1內側的曲軸6，在所述曲軸6的一端設置有呈倒置L狀結構的曲柄8，在所述曲軸6的另一端上還套有回位扭簧7，所述回位扭簧7的一端與所述曲軸固定連接，其另一端與所述外殼連接。在所述曲軸6的另一端上設有與該曲軸垂直設置的拉桿10，在該拉桿10上方的外殼上還設有彎曲的剛性導管12，用于驅動車門開啟的柔性拉索11貫穿所述剛性導管12設置，且所述柔性拉索11的端部與所述拉桿10連接。

優選的，本設計還在與所述曲柄8相向設置的外殼壁上還設有穿孔3；還包括設置于外殼外側的把手13，所述把手13的一端貫穿所述穿孔3與所述曲柄9的端部連接，所述把手13的另一端與所述外殼1鉸接，優選的，所述曲軸6的兩端通過固定在外殼1上的底座4、5設置于外殼1上。在使用中，本設計通過拔開把手進而拉動曲柄，進而由曲柄帶動曲軸、拉桿而拉動柔性拉索11達到開鎖的目的；本結構尤其可以使用于門外板與內板空間較小的車型，結構簡單、制造成本低。

本實用新型的實施例公布的是較佳的實施例，但并不局限于此，本領域的普通技術人員，極易根據上述實施例，領會本實用新型的精神，并做出不同的引申和變化，但只要不脫離本實用新型的精神，都在本實用新型的保護范圍內。
