本實用新型涉及工作臺，特別涉及一種可調節的軸承工作臺。

背景技術：

在軸承加工的時候，一些軸承零件的裝配或加工，都是需要工作人員在工作臺上進行操作的，所以在工作臺上會擺放在加工中需要用到的工件，而工作臺的空間本就比較小，工具隨意擺放大大占用了地方，并且找尋也非常不便；再者，工作臺的高度都是固定的，針對不同身高的技術人員操作十分不便。

技術實現要素：

針對現有技術的不足之處，本實用新型提供一種可調節的軸承工作臺，它能夠方便的調節工作臺的高度，針對不同身高的技術人員使用便捷，同時在不需要使用工具的時候，可以將工具盒隱藏，減少地方占用，需要使用工具盒的時候，取用便捷。

為達到上述之目的本實用新型提供的技術方案是：一種可調節的軸承工作臺，包括工作板和支撐桿，所述支撐桿安裝在工作板底面四周，所述支撐桿包括固定管和伸縮桿，所述伸縮桿裝配在固定管的內腔并且向下延伸，所述工作板下方設有支板，所述支板四端與固定管外壁固定相連，所述支板頂面固定有氣缸，所述氣缸的活塞桿頂部設有工具盒，所述工作盒中部固定有支桿，所述支桿頂面設有平板，所述工作板設有通槽，所述平板與通槽間隙配合。

進一步地，所述工具盒的底面設有安裝槽，所述安裝槽固定有軸承，所述氣缸的活塞桿與軸承的內圈固定相連，所述工具盒中通過間隔板將工作盒分割為1-5個空間。

進一步地，所述工具盒與通槽間隙配合，所述工具盒向上移動，使得所述工具盒頂面與工作板頂面相持平。

進一步地，所述伸縮桿頂部側壁設有通孔，所述通孔開口向內翻邊，所述通孔中設有壓簧，所述壓簧兩側設有卡塊，所述卡塊伸出通孔開口，所述固定管側壁分布有與卡塊相適配的卡孔。

與現有技術相比，具有以下有益效果：

本實用新型通過固定管和伸縮桿能夠便捷的調節工作臺的高度，針對不同身高的技術人員，使用便利，同時在調節高度的時候，先將卡塊壓進通孔中，然后移動伸縮桿，調節好高度后，所述卡塊在壓簧彈力的作用下卡進卡孔中，將支撐桿固定；再者，所述工具盒在氣缸的作用下，能夠方便的伸出通槽或者隱藏在工作板底面，在需要使用工具盒的時候取用便捷，不使用的工具盒的時候，能夠減少地方占用，大大提高工作臺的利用率。

附圖說明

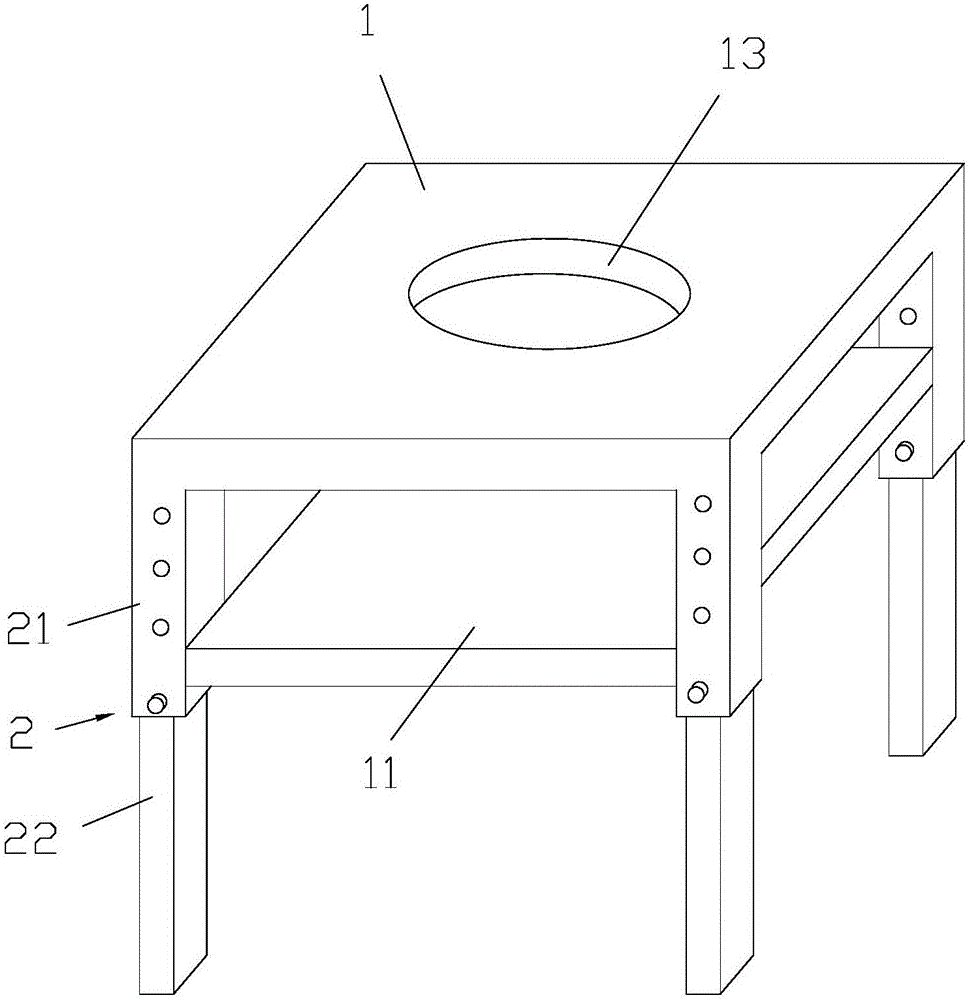

圖1為本實用新型結構示意圖。

圖2為本實用新型工作板和支撐桿連接結構示意圖。

圖3為本實用新型工具盒結構示意圖。

圖4為本實用新型工具盒內部結構示意圖。

下面結合附圖對本實用新型作進一步的詳細說明。

具體實施方式

如圖1至圖4所示，一種可調節的軸承工作臺，包括工作板1和支撐桿2，所述支撐桿2安裝在工作板1底面四周，所述支撐桿2包括固定管21和伸縮桿22，所述伸縮桿22裝配在固定管21的內腔并且向下延伸，所述伸縮桿22頂部側壁設有通孔23，所述通孔23開口向內翻邊，所述通孔23中設有壓簧24，所述壓簧24兩側設有卡塊25，所述卡塊25伸出通孔23開口，所述固定管21側壁分布有與卡塊25相適配的卡孔26，通過固定管21和伸縮桿22能夠便捷的調節工作臺的高度，針對不同身高的技術人員，使用便利，同時在調節高度的時候，先將卡塊25壓進通孔23中，然后移動伸縮桿22，調節好高度后，所述卡塊25在壓簧24彈力的作用下卡進卡孔26中，將支撐桿2固定。

所述工作板1下方設有支板11，所述支板11四端與固定管21外壁固定相連，所述支板11頂面固定有氣缸12，所述氣缸12的活塞桿頂部設有工具盒3，所述工作盒3中部固定有支桿31，所述支桿31頂面設有平板32，所述工作板1設有通槽13，所述平板32與通槽13間隙配合，所述工具盒3與通槽13間隙配合，所述工具盒3向上移動，使得所述工具盒3頂面與工作板1頂面相持平，所述工具盒3在氣缸12的作用下，能夠方便的伸出通槽13或者隱藏在工作板1底面，在需要使用工具盒3的時候取用便捷，不使用的工具盒3的時候，能夠減少地方占用，大大提高工作臺的利用率。

所述工具盒3的底面設有安裝槽33，所述安裝槽33固定有軸承34，所述氣缸12的活塞桿與軸承34的內圈固定相連，所述工具盒3中通過間隔板35將工作盒3分割為1-5個空間36，可以方便的將工具分類放置，保證工具的整潔，取用便利，同時能夠方便的轉動工具盒3，在工作中使用更加便捷，大大提高工作效率。

最后應說明的是：以上實施例僅用以說明本實用新型的技術方案而非限制，盡管參照較佳實施例對本實用新型進行了詳細說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的精神和范圍，其均應涵蓋在本實用新型的權利要求范圍當中。
