本實用新型涉及點膠機的部件應用領域，特別涉及一種用于在線點膠機的維修工作桌。

背景技術：

現有技術中，在線點膠機上的產品或治具部件由于各種原因而出現損傷或需要維修的，通常被放置在一個工作臺面上進行維護或維修，而維修時使用的工具被放置在同一個工具箱內，需要按需進行工具的翻找，使用不是很方便，而有些部件需要記錄下各種數據信息，需要通過維修人員用筆和紙進行記錄，而無法記錄在一個數據庫系統內，對于查找原因或數據信息來說難度不小。

技術實現要素：

為解決上述背景技術中存在的問題，本實用新型的目的在于提供一種用于在線點膠機的維修工作桌，以達到使其快速拿取所需要的維修工具，并時時記錄維修過程中的數據信息的目的。

為達到上述目的，本實用新型的技術方案如下：

用于在線點膠機的維修工作桌，包括桌體和桌面，所述桌體設置為倒L型，所述桌面上的一側設置有若干放置工具的凹槽和插孔，另一側為維修工作區，位于桌面上方的所述桌體上豎直設置有升降架，所述升降架上設置有一觸摸顯示屏，所述觸摸顯示屏實現數據信息的錄入和記錄，所述維修工作區的表面設置有防滑墊。

優選的，所述升降架的兩端由伸縮桿組成，所述伸縮桿調節其上下的高度。

優選的，所述防滑墊的表面設置有防靜電層。

優選的，所述桌體的頂端設置有橫板，所述橫板上設置有日光燈。

優選的，所述橫板的側邊還設置有掛鉤。

通過上述技術方案，本實用新型提供的用于在線點膠機的維修工作桌，通過多個凹槽和插孔，可將維修工具分類放置，使用時可快速的拿取，避免浪費時間進行翻找，桌體上通過升降架設置的觸摸顯示屏，不僅可上下調節，適應更多的產品或模具部件的維修，還可時時對維修過程的數據信息進行輸入和記錄，形成一數據庫系統，便于時時查找相關數據，方便維修。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹。

圖1為本實用新型實施例所公開的用于在線點膠機的維修工作桌的主視結構示意圖；

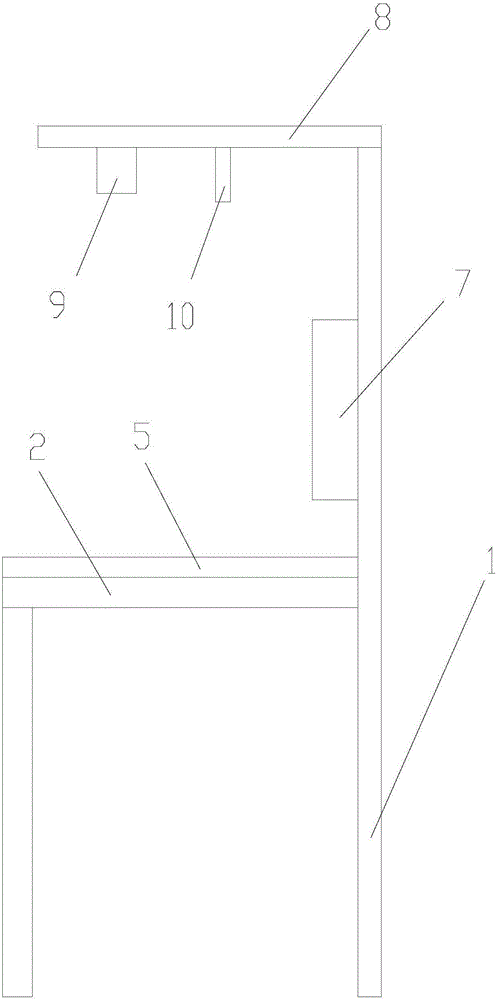

圖2為本實用新型實施例所公開的用于在線點膠機的維修工作桌的左視結構示意圖；

圖3為本實用新型實施例所公開的用于在線點膠機的維修工作桌的桌面的俯視結構示意圖。

圖中數字標號表示部件的名稱：

1、桌體 2、桌面 3、凹槽

4、插孔 5、防滑墊 6、升降架

7、觸摸顯示屏 8、橫板 9、日光燈

10、掛鉤

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。

本實用新型提供的用于在線點膠機的維修工作桌，如圖1-3所示，包括桌體1和桌面2，桌體1設置為倒L型，桌面2上的一側設置有若干放置工具的凹槽3和插孔4，另一側為維修工作區，維修工作區的表面設置有防滑墊5，防滑墊5的表面設置有防靜電層，位于桌面2上方的桌體1上豎直設置有升降架6，升降架6的兩端由伸縮桿組成，伸縮桿調節其上下的高度，升降架6上設置有一觸摸顯示屏7，觸摸顯示屏7實現數據信息的錄入和記錄。

桌體1的頂端設置有橫板8，橫板8上設置有日光燈9，便于照明，橫板8的側邊還設置有掛鉤10，便于掛衣物或物品。

本實用新型公開的用于在線點膠機的維修工作桌，通過多個凹槽和插孔，可將維修工具分類放置，使用時可快速的拿取，避免浪費時間進行翻找，桌體上通過升降架設置的觸摸顯示屏，不僅可上下調節，適應更多的產品或模具部件的維修，還可時時對維修過程的數據信息進行輸入和記錄，形成一數據庫系統，便于時時查找相關數據，方便維修。

對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
