本實用新型涉及一種一種垃圾切割裝置，特別是一種固體垃圾切割裝置，屬于自動化環保設備領域。

背景技術：

近年來，我國城市生活垃圾產生量急劇增加，據中國城市環境衛生協會提供的數據，全國城市垃圾的年產生量達1．5億噸，且每年以8％~10％的速度增長，歷年垃圾存量超過60億噸。垃圾填埋是目前應用最普遍的垃圾處理技術，約占城市垃圾處理量的90％以上。垃圾填埋需要占據大量的土地，在土地資源日趨緊張的情況下，垃圾填埋場選址十分困難。另外生活垃圾的混合收集，使得摻雜有機物的垃圾未經處理就直接進入填埋場，容易腐爛并產生垃圾滲濾液，增加了環境壓力和處理費用。生活垃圾的分類處理，分選出可回收利用的能源，最終只剩下完全沒有利用價值的部分進行填埋，可以在一定程度上減輕垃圾填埋場的填埋負荷，延長填埋場的使用年限，使得垃圾資源化率大幅度提高。

隨著城市生活水平的提高，部分城市生活垃圾中的有機質含量最 高已達到50％~70％。許多城市建成了生活垃圾堆肥處理生產線和厭氧處理系統，對生活垃圾中的有機質進行生物處理。由于生活垃圾的混合收集，導致了垃圾原料有機成分含量降低，玻璃、塑料和金屬等不適于生物處理的成分含量增高，堆肥產品的質量和厭氧反應的沼氣產量受到嚴重影響。生活垃圾分類處理設備的應用，將會在一定程度上克服目前垃圾生物處理所面臨的困境，并促進生活垃圾生物處理技術的進一步發展和應用。雖然我國大多數城市倡導生活垃圾從源頭分類，但是由于長期以來形成的習慣，生活垃圾分類效果甚微。

垃圾中有機易腐爛物質與可回收利用物質混合在一起，且多使用塑料袋包裝。鑒于以上特點，國外直接引入的垃圾分選設備不適合處理我國的生活垃圾。因此，需要提供一種適合我國國情的生活垃圾高效分類的系統。

如申請?zhí)枮?00420027781.5的一種垃圾處理設備，特別是開包、分類設備，在臥式筒狀機殼內橫向布置篩筒，篩筒的一個底部連接在分布通孔的轉盤上，篩筒的下方設有漏斗，篩筒的另一個底部設有出料口，篩筒內壁設有螺旋凸起，在與篩筒相背的轉盤上設有螺旋推進器，在螺旋推進器上方的機殼上開設進料口。本實用新型通過唯一的動力——螺旋推進器，將其上方的進料口垃圾由螺旋推進器開包、打散推向篩筒，由隨之轉動的篩筒分類，分別由兩個出口排出。本實用新型將開包、打散、分類三大步驟集中在一個設備中，可有效減少設備成本和運行成本，方便增加篩筒的長度，提高塵土及已降解的垃圾順利分篩，提高過篩率；

該設備只是對垃圾的集中分步處理，沒有改變垃圾的體積或特性，所以用到更多的收集分類設備，成本較高。

技術實現要素：

本實用新型需要解決的技術問題是針對上述現有技術的不足，而提供一種能切割較大固體垃圾便于分類的裝置。

為解決上述技術問題，本實用新型采用的技術方案是：

一種固體垃圾切割裝置，包括垃圾收納槽，所述垃圾收納槽上設置有鋸割機構，所述鋸割機構包括驅動軸，所述驅動軸上具有轉動臂，轉動臂的另一端上設置有滑框，轉動臂上設置有定位銷位于滑框內，滑框上設置有連桿，連桿的另一端設置有鋸刀板，連桿推動鋸刀板活動的方向上限位設置，所述鋸刀板上具有若干鋸刀，轉動臂的轉動帶動滑框朝向垃圾收納槽往復移動，推動鋸刀板活動，轉動臂上的定位銷在滑框內往復移動，與滑框的移動方向垂直，所述鋸刀貫穿垃圾收納槽的邊壁；

所述垃圾收納槽上設置有兩個鋸割機構，兩個所述的鋸割機構相互垂直設置，其中一個鋸割機構的鋸刀上具有通口，另一個鋸割機構的鋸刀貫穿該通口；

所述垃圾收納槽上部設置有用于將垃圾向鋸割機構上擠壓的按壓裝置。

作為更進一步的優選方案，所述垃圾收納槽為正方形結構。

作為更進一步的優選方案，所述轉動臂為可伸縮式的。

作為更進一步的優選方案，兩個相鄰的鋸刀之間的間隔為5cm-10cm。

有益效果

與現有技術相比，本實用新型的一種固體垃圾切割裝置，通過兩個鋸割機構的設置，鋸刀在轉動臂的高速轉動下，實現滑框在朝向垃圾收納槽的方向上快速往復移動，形成切割，配合按壓裝置可以切割較大的固體垃圾，具體具有以下優點：

1. 轉動臂、滑框、限位的連桿組成了類似曲柄連桿機構的運動機構，轉動臂快速的轉動可以帶動鋸刀快速往復切割，結構精妙。

2.兩個鋸割機構相互垂直，其中一個鋸割機構的鋸刀上具有通口，另一個鋸割機構的鋸刀貫穿該通口，實現了兩個方向上的切割，減小固體垃圾切割后的體積。

附圖說明

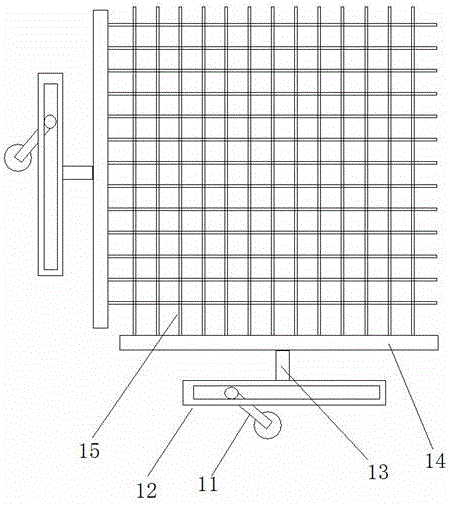

圖1是本實用新型的結構示意圖；

圖2是鋸割機構示意圖；

其中，10-垃圾收納槽，11-轉動臂，12-滑框，13-連桿，14-鋸刀板，15-鋸刀。

具體實施方式

下面結合附圖詳細說明本實用新型的優選技術方案。

如圖所示，本實用新型的一種固體垃圾切割裝置，包括垃圾收納槽10，所述垃圾收納槽10上設置有鋸割機構；

所述鋸割機構包括驅動軸，所述驅動軸上具有轉動臂11，轉動臂11的另一端上設置有滑框12，轉動臂11上設置有定位銷位于滑框12內，滑框12上設置有連桿13，連桿13的另一端設置有鋸刀板14，連桿13推動鋸刀板14活動的方向上限位設置，所述鋸刀板14上具有若干鋸刀15，轉動臂11的轉動帶動滑框12朝向垃圾收納槽10往復移動，推動鋸刀板14活動，轉動臂11上的定位銷在滑框12內往復移動，與滑框12的移動方向垂直，所述鋸刀15貫穿垃圾收納槽10的邊壁；

所述垃圾收納槽10上設置有兩個鋸割機構，兩個所述的鋸割機構相互垂直設置，其中一個鋸割機構的鋸刀15上具有通口，另一個鋸割機構的鋸刀15貫穿該通口；

所述垃圾收納槽10上部設置有用于將垃圾向鋸割機構上擠壓的按壓裝置。

所述垃圾收納槽10為正方形結構，一般為矩形結構。

所述轉動臂11為可伸縮式的，轉動臂11的長度越大，鋸刀15切割頻率越低，轉動臂11的長度越小，鋸刀15切割頻率越高。

兩個相鄰的鋸刀15之間的間隔為5cm-10cm。

以上所述，僅為本申請較佳的具體實施方式，但本申請的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本申請揭露的技術范圍內，可輕易想到的變化或替換，都應涵蓋在本申請的保護范圍之內。因此，本申請的保護范圍應該以權利要求的保護范圍為準。
