本實用新型涉及五金配件加工技術領域，具體為一種五金配件加工用操作臺。

背景技術：

五金配件指用五金制作成的機器零件或部件，以及一些小五金制品。它可以單獨用途，也可以做協助用具。例如五金工具、五金零部件、日用五金、建筑五金以及安防用品等。小五金產品大都不是最終消費品。而是作為工業制造的配套產品、半成品以及生產過程所用工具等等。只有一小部分日用五金產品（配件）是人們生活必須的工具類消費品。在五金配件加工過程中常常需要用到操作臺，但是目前的操作臺在安全性能低，當快速放置過重的物體時，操作板會出現中部斷裂的現象，增加了加工廠家的維修費用，經濟損失嚴重。

技術實現要素：

本實用新型的目的在于提供一種五金配件加工用操作臺，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種五金配件加工用操作臺，包括支撐柱，所述支撐柱的頂部開設有滑槽，所述支撐柱殼體的內部開設有空腔，所述滑槽的內部活動連接有活動板，所述活動板的底部與基板固定連接，所述基板的底部通過連接器與杠桿的一端活動連接，所述杠桿的中部通過旋轉軸與支撐柱活動連接，所述杠桿的另一端延伸至空腔的內部，位于滑槽內部的杠桿底部通過連接器與活塞板的頂部活動連接，活塞板的表面與滑槽的內壁活動連接，位于空腔內部的杠桿頂部通過連接器與伸縮桿的一端活動連接，所述伸縮桿的另一端與空腔內壁的頂部固定連接，所述空腔的內部設置有固定板，所述固定板位于杠桿的下方，所述固定板遠離杠桿的一側與第一彈簧的一端固定連接，所述第一彈簧的另一端與推動板的頂部固定連接，所述推動板的表面與空腔的內壁活動連接，所述空腔與滑槽通過通液管連通，所述滑槽和空腔的內部均設置有油液，滑槽內部的油液位于活塞板與滑槽內壁的底部之間，空腔內部的油液位于推動板與空腔內壁的底部之間，所述活動板的頂板與活動桿的一端固定連接，所述活動桿遠離活動板的一端延伸至滑槽的外部與操作板固定連接。

優選的，所述伸縮桿包括外管和內管，所述外管的一側開設有盲孔，所述內管的一端插入盲孔的內部與限位板固定連接，所述限位板遠離內管的一側與第二彈簧的一端固定連接，所述第二彈簧的另一端與盲孔的槽底固定連接，所述盲孔的孔口處設置有與限位板相適配的限位塊，所述內管遠離外管的一端與連接器固定連接，所述外管遠離內管的一端與空腔內壁的頂部固定連接。

優選的，所述連接器包括主桿、第一連接塊和第二連接塊，所述主桿的頂部通過第一連接軸與第一連接塊活動連接，所述主桿的底部通過第二連接軸與第二連接塊活動連接。

優選的，所述支撐柱的一側設置有工具箱，且在工具箱的內部放置有維修工具和更換配件。

與現有技術相比，本實用新型的有益效果是：該五金配件加工用操作臺，過重的物件快速放置在操作板的頂部時，會產生活動桿向下運動的沖擊力，產生的沖擊力促使杠桿發生旋轉，杠桿發生旋轉時推動活塞板向下移動，從而將滑槽內部的油液推入到空腔的內部，推入到空腔內部的油液產生推動板向上運動的推力，第一彈簧利用自身的特性緩沖油液產生的推力，杠桿旋轉過程中促使內管往外管的方向移動，第二彈簧利用自身的特性緩沖杠桿運動產生的推力，將過重物件快速放置時所產生的沖擊力進行消除，緩沖效果好，有效避免了攻擊過大造成操作板斷裂，提高了操作臺的安全性能，增加了操作臺的使用壽命，降低了加工廠家的經濟損失。

附圖說明

圖1為本實用新型支撐柱的內部結構示意圖；

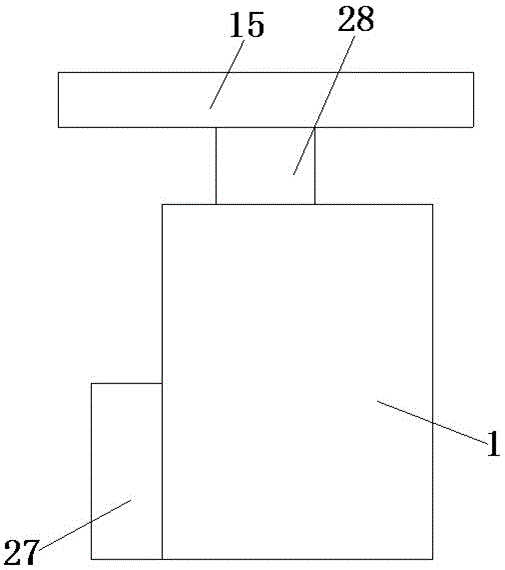

圖2為本實用新型結構示意圖；

圖3為本實用新型伸縮桿的結構示意圖；

圖4為本實用新型連接器的結構示意圖。

圖中：1支撐柱、2滑槽、3空腔、4活動板、5基板、6杠桿、7旋轉軸、8連接器、9活塞板、10伸縮桿、11固定板、12第一彈簧、13推動板、14通液管、15操作板、16外管、17內管、18盲孔、19限位板、20第二彈簧、21限位塊、22主桿、23第一連接塊、24第二連接塊、25第一連接軸、26第二連接軸、27工具箱、28活動桿。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種五金配件加工用操作臺，包括支撐柱1，支撐柱1的一側設置有工具箱27，且在工具箱27的內部放置有維修工具和更換配件，當操作臺損壞時從工具箱27中拿取維修工具進行修理，拿取更換配件進行更換，支撐柱1的頂部開設有滑槽2，支撐柱1殼體的內部開設有空腔3，滑槽2的內部活動連接有活動板4，活動板4的底部與基板5固定連接，基板5的底部通過連接器8與杠桿6的一端活動連接，連接器8包括主桿22、第一連接塊23和第二連接塊24，主桿22的頂部通過第一連接軸25與第一連接塊23活動連接，主桿22的底部通過第二連接軸26與第二連接塊24活動連接，杠桿6的中部通過旋轉軸7與支撐柱1活動連接，杠桿6的另一端延伸至空腔3的內部，位于滑槽2內部的杠桿6底部通過連接器8與活塞板9的頂部活動連接，活塞板9的表面與滑槽2的內壁活動連接，位于空腔3內部的杠桿6頂部通過連接器8與伸縮桿10的一端活動連接，伸縮桿10包括外管16和內管17，外管16的一側開設有盲孔18，內管17的一端插入盲孔18的內部與限位板19固定連接，限位板19遠離內管17的一側與第二彈簧20的一端固定連接，第二彈簧20的另一端與盲孔18的槽底固定連接，盲孔18的孔口處設置有與限位板19相適配的限位塊21，內管17遠離外管16的一端與連接器8固定連接，外管16遠離內管17的一端與空腔3內壁的頂部固定連接，伸縮桿10的另一端與空腔3內壁的頂部固定連接，空腔3的內部設置有固定板11，固定板11位于杠桿6的下方，固定板11遠離杠桿6的一側與第一彈簧12的一端固定連接，第一彈簧12的另一端與推動板13的頂部固定連接，推動板13的表面與空腔3的內壁活動連接，空腔3與滑槽2通過通液管14連通，滑槽2和空腔3的內部均設置有油液，滑槽2內部的油液位于活塞板9與滑槽2內壁的底部之間，空腔3內部的油液位于推動板13與空腔3內壁的底部之間，活動板4的頂板與活動桿28的一端固定連接，活動桿28遠離活動板4的一端延伸至滑槽2的外部與操作板15固定連接，過重的物件快速放置在操作板15的頂部時，會產生活動桿28向下運動的沖擊力，產生的沖擊力促使杠桿6發生旋轉，杠桿6發生旋轉時推動活塞板9向下移動，從而將滑槽2內部的油液推入到空腔3的內部，推入到空腔3內部的油液產生推動板13向上運動的推力，第一彈簧12利用自身的特性緩沖油液產生的推力，杠桿6旋轉過程中促使內管17往外管16的方向移動，第二彈簧20利用自身的特性緩沖杠桿6運動產生的推力，將過重物件快速放置時所產生的沖擊力進行消除，緩沖效果好，有效避免了攻擊過大造成操作板15斷裂，提高了操作臺的安全性能，增加了操作臺的使用壽命，降低了加工廠家的經濟損失。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
