本實用新型涉及智能機器人領域，涉及家庭機器人領域和VR虛擬現實領域。

背景技術：

人們主要把機器人分為3代，第一代的機器人是遙控操作機器，不能離開人的控制獨自運動。第二代的機器人是按事先編好的程序?qū)C(jī)器人進行控制，使其自動重復完成某種方式的操作。第三代機器人起從此具備可感知、識別、判斷、學習和情緒表達的功能，它可以把行動智能化結合起來，因此稱之為智能機器人。

VR虛擬現實是近年來新興的具有廣泛應用前景的技術。目前，虛擬現實技術已經廣泛應用于娛樂游戲，建筑設計，醫療等領域。虛擬現實是采用以計算機技術為核心的現代先進技術生成的逼真的視覺，聽覺等一體化的虛擬環境，用戶可以通過必要的輸入輸出設備與虛擬環境中的物體進行交互，相互影響，進而獲得身臨其境的感受與體驗。這種由計算機生成的虛擬環境可以是某一特定客觀世界的再現。高端PC機VR由于有著高性能顯卡主機的支持，沉浸式的體驗效果可以說是十分的出色，但是PC VR在配置設備時也比較復雜，擁有一大把的線纜和連接設備，不便于攜帶，為了解決這個問題，把復雜的設備方便攜帶，于是我們的VR機器人就應運而生。

技術實現要素：

1、本實用新型的目的。

本實用新型為了解決現有顯示過程中攜帶不便，配置設備復雜的問題，而提供了一個VR的智能機器人。

2、本實用新型所采用的技術方案。

本實用新型提出的交互式VR的智能機器人，包括：包括頭部、身體部分、底盤部分；頭部包括顯示器PC轉接模塊、顯示器及觸摸屏、攝像頭模組、語音識別交互模塊、主板；身體部分包括喇叭、高配顯卡、外接接口、高配電腦主板、VR設備儲物柜，底盤部分包括底盤底輪、底盤控制模塊；顯示器及觸摸屏安裝在頭部的頂端，攝像頭模組在頭部的頂端側向安裝，顯示器及觸摸屏的下端安裝顯示器PC轉接模塊、主板安裝在攝像頭模組的下端；高配顯卡位于身體部分的中部，喇叭位于身體的頂端，高配電腦主板與高配顯卡相連；底盤控制模塊與底盤底輪相連驅動底盤底輪旋轉移動。

更進一步具體實施方式中，語音識別交互模塊采用科大訊飛 XFM10521模塊。

更進一步具體實施方式中，主板采用安卓全志A83T八核主板。

更進一步具體實施方式中，頭部還包括LED全彩膠滴燈帶顯示不同顏色和圖案。

更進一步具體實施方式中，還包括紅外感應傳感器安裝在底盤部分的前端探測外部周圍環境，與底盤控制模塊相連。

更進一步具體實施方式中，所述的喇叭為3寸全頻喇叭。

更進一步具體實施方式中，還包括機器人外接電源及開關，安裝在身體部分或底盤部分。

3、本實用新型的有益效果。

本實用新型設備是與高端主機VR設備相結合的全新智能機器人，改善了目前VR設備分離整理不太方便的現狀，提供一個智能的可移動的高配主機和VR設備攜帶功能，并擁有高級的主人人臉識別功能，并通過LED進行情緒識別功能和表情展示，并具備自行動避障、自動充電、遠程手機遙控視頻監控等功能，是一款較好VR體驗的機器人設備。

附圖說明

圖1是本實用新型機器人的整體結構圖。

圖2是本實用新型的詳細配件介紹圖。

說明書附圖1是本實用新型機器人的整體結構圖，圖中各標明的部分為可拆解的：①頭部②身體部分③底盤部分。

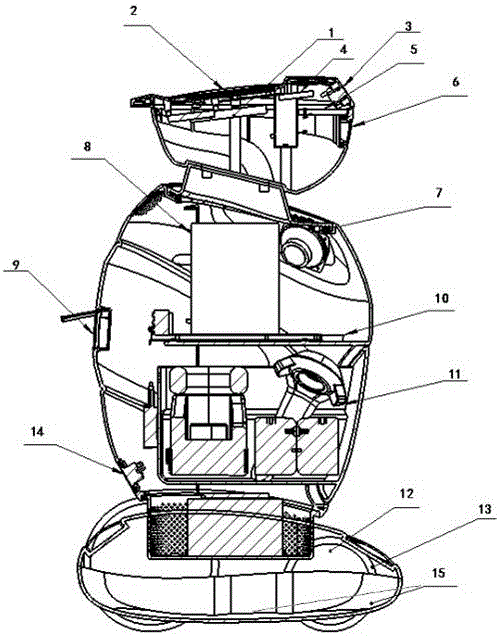

說明書附圖2是機器熱的整體詳細配件圖，圖中各標明的部件分別為：①顯示器PC轉接模塊②顯示器以及觸摸屏③攝像頭模組④語音識別交互模塊⑤主板⑥LED全彩膠滴燈帶⑦喇叭⑧高配顯卡⑨外接接口板⑩高配電腦主板等?VR設備儲物柜?底盤底輪?底盤控制模塊?機器人外接電源及開關?紅外感應傳感器。

具體實施方式

實施例

如圖1和圖2所示，交互式VR的智能機器人包括頭部A、身體部分B、底盤部分C；頭部A包括顯示器PC轉接模塊1、顯示器及觸摸屏2、攝像頭模組3、語音識別交互模塊4、主板5；身體部分B包括喇叭7、高配顯卡8、外接接口9、高配電腦主板10、VR設備儲物柜11，底盤部分C包括底盤底輪12、底盤控制模塊13；顯示器及觸摸屏2安裝在頭部的頂端，攝像頭模組3在頭部的頂端側向安裝，顯示器及觸摸屏2的下端安裝顯示器PC轉接模塊1、主板5安裝在攝像頭模組3的下端；高配顯卡8位于身體部分B的中部，喇叭7位于身體的頂端，高配電腦主板10與高配顯卡8相連；底盤控制模塊13與底盤底輪12相連驅動底盤底輪旋轉移動。語音識別交互模塊4采用科大訊飛 XFM10521模塊。主板5采用安卓全志A83T八核主板。頭部A還包括LED全彩膠滴燈帶6顯示不同顏色和圖案。還包括紅外感應傳感器15安裝在底盤部分C的前端探測外部周圍環境，與底盤控制模塊13相連。所述的喇叭7為3寸全頻喇叭。還包括機器人外接電源及開關14，安裝在身體部分B或底盤部分C。

語音讀取模塊使用科大訊飛 XFM10521 模塊，搭載4+1多麥克風，實現 360°語音信號采集， 并能通過聲源定位來確定目標說話人的方向，模塊利用麥克風陣列的空域?yàn)V波特性，通過對喚醒人的角度定位，形成定向拾音波束，并對波束以外的噪聲進行抑制，提升遠場拾音質量、保證識別效果，并進行回聲消除。通過使用五環陣麥可獲取的語音信息，其遠場拾音技術運用遠場識別和降噪技術，使拾音距離達到 5 米；語音喚醒技術，可通過關鍵字將模塊從休眠狀態喚醒；采集到云端服務器數據支持和可定制化的智能語音聊天功能；形象識別和情緒識別方面采用120幀USB攝像頭模組，進行實時攝像采集，也可通過此設備通過系統鎖定跟隨主人；壁障功能采用紅外傳感器檢測移動方向是否有障礙，并通過系統做出判斷，停止移動。情緒特征本實用新型使用了LED全彩膠滴燈帶，可進行顏色和圖案去進行展示不同的效果。指令控制通過科大訊飛五麥環陣，在 android系統中采集指令后，通過socket通訊控制底盤等行動。

圖2中具體運行流程是：機器人開機后通過機器人外接電源及開關 打開，然后通過120幀USB攝像頭模組的攝像頭進行頭像采集，通過識別后進行權限分配進入相應的用戶中，通過說出關鍵字會在科大訊飛 XFM10521 模塊 中啟動語音喚醒智能語音功能，同時該模塊開啟后可以判斷主人，所在位置轉變朝向并配合?底盤舵機電機等控制模塊 有自動跟隨主人功能，同事底部具備紅外感應傳感器 可以進行障礙躲避，停止前行。同時③120幀USB攝像頭模組通過采集用戶面部表情，結合科大訊飛 XFM10521模塊的語音采集，可以在安卓全志A83T八核主板的系統中做出判斷，實時判斷出主人的表情，與語義理解，通過3寸全頻喇叭做出回饋語言表達，并可以通過LED全彩膠滴燈帶做出自己的表情回饋，展示情緒特征，同時也可通過系統判斷，對于采集過來的語音指令也可作出相應的行動等動作。通過紅外感應傳感器。電量低或指令時可自動判斷充電座位子找到電源充電。VR設備儲物柜內放VR設備在開機后通過操作②顯示器以及觸摸屏，調出VR程序即可實用，同時也可以通過⑨外接接口板去外接其他顯示器或者投影儀外顯，也可外接鼠標、鍵盤、游戲手柄等輸入設備以便更好的體驗VR。

本款可體驗VR的智能機器人可結合目前主流VR設備，結合目前頂級的泰坦顯卡主機，以保證VR虛擬現實的體驗流暢性于體驗，在內部做好相關接口進行便攜的一次性接線，拒絕繁瑣的對接線。和過多的分件攜帶。可以使用戶可以更加方便的布置VR設備，和攜帶VR設備，使用VR，同時作為一個機器人，語言是人類交流的最自然、最方便的手段，因此也必然成為人與計算機之間交流最自然、最方便的手段之一，機器人可以和我們?nèi)祟愡M(jìn)行自由交談，還具有思考、學習能力相比過去主機也更加具趣味性和娛樂性，為我們的生活帶來更多方便和樂趣，更加豐富多彩。
