本實用新型屬于機械加工設備技術領域，具體涉及一種型臺夾具。

背景技術：

在機械模具制造行業的工藝過程中廣泛應用著各種不同的，用于固定加工對象，使之占有正確位置以便接受施工的工藝裝備，統稱為夾具；夾具的使用能充分發揮現有設備的潛力，使工人能夠掌握復雜或精密零件的加工，提高生產效率和產品質量；現有的鉆孔夾具普遍存在安裝拆卸步驟繁瑣，且定位效果不佳的缺點，不能準確地夾持產品，影響了生產效率，現有的鉆工夾具一般只能對一個零件進行加工，無法同時對多個零件進行加工工作，如果能同時對多個零件進行加工，這樣就會大大提高工作效率，增加產量。

技術實現要素：

本實用新型的目的在于提供一種結構簡單、設計合理、操作便捷、能同時加工多個零件的型臺夾具。

本實用新型技術方案是一種型臺夾具，包括夾具底板、夾具基準塊一、夾具基準塊二和夾具測定位塊，所述底板中部設有四個連接凹槽，所述連接凹槽左側和右側均設有一個螺紋孔，所述左側螺紋孔和右側螺紋孔前端均設有兩個螺紋孔，所述夾具基準塊一底部設有兩個螺栓孔，所述夾具基準塊一左側上端側壁凸起，所述夾具基準塊二底部設有兩個螺栓孔，所述夾具測定位塊底端設有連接凸塊，所述連接凸塊左側和右側均設有一個螺栓孔，所述夾具測定位塊中心位置設有固定孔，所述固定孔四周設有四個鉆頭定位孔，所述夾具底板與夾具基準塊一、夾 具基準塊二、夾具測定位塊相連接。

本實用新型進一步的改進在于，所述夾具測定位塊通過連接凸塊與夾具底板連接凹槽鑲嵌相連接，所述連接凸塊與連接凹槽尺寸大小相適應，所述夾具底板上連接凹槽左側和右側螺紋孔與夾具測定位塊上連接凸塊左側和右側螺栓孔位置相適應，通過螺栓連接螺紋孔和螺栓孔固定夾具底板和夾具測定位塊。

本實用新型進一步的改進在于，所述夾具底板連接凹槽左前端兩個螺紋孔與夾具基準塊一螺栓孔位置相適應，通過螺栓連接螺紋孔和螺栓孔固定夾具底板和夾具基準塊一。

本實用新型進一步的改進在于，所述夾具底板連接凹槽左前端兩個螺紋孔與夾具基準塊二螺栓孔位置相適應，通過螺栓連接螺紋孔和螺栓孔固定夾具底板和夾具基準塊二。

本實用新型進一步的改進在于，所述夾具底板上連接的夾具基準塊一、夾具基準塊二、夾具測定位塊的數量均為四個。

本實用新型是一種型臺夾具，由夾具底板、夾具基準塊一、夾具基準塊二、夾具測定位塊四個部分組合而成，夾具基準塊一、夾具基準塊二、夾具測定位塊均設置在夾具底板的上方，并由螺栓連接相適應的螺紋孔和螺栓孔，與夾具底板固定，夾具基準塊一、夾具基準塊二和夾具測定位塊三個部分組合起來固定所需加工的零件，能準確對零件進行定位。

本實用新型的有益效果：

本實用新型是一種型臺夾具，結構簡單、設計合理、操作便捷，能準確對所需加工零件進行定位，并且能夠一次加工多個零件，提高了工作效率，增加了工作產量。

附圖說明

圖1為本實用新型一種型臺夾具的結構示意圖；

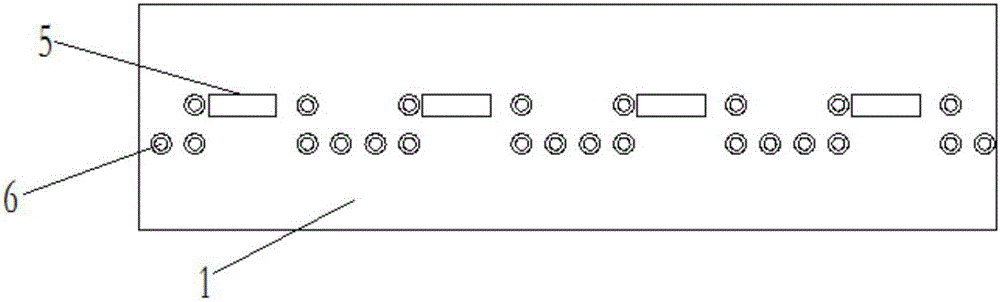

圖2為本實用新型一種型臺夾具的夾具底板的俯視圖；

圖3為本實用新型一種型臺夾具的夾具基準塊一的正視圖；

圖4為本實用新型一種型臺夾具的夾具基準塊二的正視圖；

圖5為本實用新型一種型臺夾具的夾具測定位塊的正視圖；

其中，1、夾具底板，2、夾具基準塊一，3、夾具基準塊二，4、夾具測定位塊，5、連接凹槽，6、螺紋孔，7、螺栓孔，8、連接凸塊，9、固定孔，10、鉆頭定位孔。

具體實施方式

為了便于本領域技術人員理解本實用新型，現結合說明書附圖對本實用新型做進一步的說明。

如圖1、圖2、圖3、圖4、圖5所示，本實用新型是一種型臺夾具，包括夾具底板1、夾具基準塊一2、夾具基準塊二3和夾具測定位塊4，所述夾具底板1中部設有四個連接凹槽5，所述連接凹槽5左側和右側均設有一個螺紋孔6，所述左側螺紋孔6和右側螺紋6孔前端均設有兩個螺紋孔6，所述夾具基準塊一2底部設有兩個螺栓孔7，所述夾具基準塊一2左側上端側壁凸起，所述夾具基準塊二3底部設有兩個螺栓孔7，所述夾具測定位塊4底端設有連接凸塊8，所述連接凸塊8左側和右側均設有一個螺栓孔7，所述夾具測定位塊4中心位置設有固定孔9，所述固定孔8四周設有四個鉆頭定位孔10，所述夾具底板1與夾具基準塊一2、夾具基準塊二3、夾具測定位塊4相連接。

所述夾具測定位塊4通過連接凸塊8與夾具底板1連接凹槽5鑲嵌相連 接，所述連接凸塊8與連接凹槽5尺寸大小相適應，所述夾具底板1上連接凹槽5左側和右側螺紋孔6與夾具測定位塊4上連接凸塊8左側和右側螺栓孔7位置相適應，通過螺栓連接螺紋孔6和螺栓孔7固定夾具底板1和夾具測定位塊4。所述夾具底板1連接凹槽5左前端兩個螺紋孔6與夾具基準塊一2螺栓孔7位置相適應，通過螺栓連接螺紋孔6和螺栓孔7固定夾具底板1和夾具基準塊一2。所述夾具底板1連接凹槽5左前端兩個螺紋孔6與夾具基準塊二3螺栓孔7位置相適應，通過螺栓連接螺紋孔6和螺栓孔7固定夾具底板1和夾具基準塊二3。所述夾具底板1上連接的夾具基準塊一2、夾具基準塊二3、夾具測定位塊4的數量均為四個。

本實用新型是一種型臺夾具，通過將夾具底板1、夾具基準塊一2、夾具基準塊二3和夾具測定位塊4組合連接起來，達到對所需加工零件進行定位、固定，提高定位的準確性，一個夾具底板1上可設置四個夾具基準塊一2、夾具基準塊二3、夾具測定位塊4，可以同時對多個零件進行加工。

本實用新型技術方案在上面結合附圖對實用新型進行了示例性描述，顯然本實用新型具體實現并不受上述方式的限制，只要采用了本實用新型的方法構思和技術方案進行的各種非實質性改進，或未經改進將實用新型的構思和技術方案直接應用于其它場合的，均在本實用新型的保護范圍之內。
