本發明涉及一種拉緊器，屬于機械技術領域。

背景技術：

在貨物運輸過程中，傳統的貨物采用繩索拉緊捆綁，存在著勞動強度大、捆綁不牢 固等問題。為此拉緊器應運而生，它是使用在貨物的運輸、移動、裝運或者倉儲時固定功能。對于現在的拉緊器來說不小心脫落后，會產生很大的安全問題。

技術實現要素：

（一）要解決的技術問題

為解決上述問題，本發明提出了一種拉緊器。

（二） 技術方案

本發明的拉緊器，包括手柄、螺紋孔、連接桿、通孔、擋片、連接鏈、掛鉤、穩固盤、螺紋筒、螺紋桿；所述手柄與螺紋桿固定連接；所述螺紋桿與擋片連接；所述螺紋筒內設置有螺紋孔；所述穩固盤上設置有通孔；所述螺紋桿依次穿過螺紋孔和通孔；所述螺紋筒與連接桿連接；所述連接桿與穩固盤連接；所述穩固盤與連接鏈連接；所述連接鏈與掛鉤連接。

作為優先的技術方案，所述擋片的直徑小于通孔的直徑。

作為優先的技術方案，所述螺紋孔的直徑小于擋片的直徑。

（三）有益效果

本發明與現有技術相比較，其具有以下有益效果：本發明拉緊器重量輕、體積小、結構緊湊、操作簡便、使用安全。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

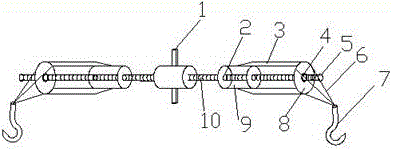

圖1是拉緊器的結構示意圖。

1-手柄 2-螺紋孔 3-連接桿 4-通孔 5-擋片 6-連接鏈7-掛鉤 8-穩固盤 9-螺紋筒 10-螺紋桿。

具體實施方式

如附圖所示的一種拉緊器，包括手柄1、螺紋孔2、連接桿3、通孔4、擋片5、連接鏈6、掛鉤7、穩固盤8、螺紋筒9、螺紋桿10；所述手柄1與螺紋桿10固定連接；所述螺紋桿10與擋片5連接；所述螺紋筒9內設置有螺紋孔2；所述穩固盤8上設置有通孔4；所述螺紋桿10依次穿過螺紋孔2和通孔4；所述螺紋筒9與連接桿3連接；所述連接桿3與穩固盤8連接；所述穩固盤8與連接鏈6連接；所述連接鏈6與掛鉤7連接。轉動手柄1，螺紋筒9遠離手柄1移動，實現繩索放松，直到擋片5無法穿過螺紋孔2，防止螺紋桿10脫落。反向轉動手柄1，實現繩索拉近。

所述擋片5的直徑小于通孔4的直徑。

所述螺紋孔2的直徑小于擋片5的直徑。

本發明的一種拉緊器，具有以下有益果：本發明拉緊器重量輕、體積小、結構緊湊、操作簡便、使用安全。

上面所述的實施例僅僅是對本發明的優選實施方式進行描述，并非對本發明的構思和范圍進行限定。在不脫離本發明設計構思的前提下，本領域普通人員對本發明的技術方案做出的各種變型和改進，均應落入到本發明的保護范圍，本發明請求保護的技術內容，已經全部記載在權利要求書中。
