本發明涉及電子技術領域，特別涉及一種控制車輛電動后尾門的方法和裝置。

背景技術：

隨著人們生活水平的提高以及車輛電子技術的發展，越來越多的車輛的后備箱配置了電動后尾門，在用戶無法手動開啟后備箱時，用戶可通過電動后尾門，自動打開或者關閉后備箱。

現有技術中，電動后尾門的外部設置了開啟按鈕，當用戶需要打開后備箱時，用戶可以按壓該開啟按鈕，電動后尾門檢測到該開啟按鈕被按壓時，電動后尾門自動上升，直到上升至最大開啟高度。電動后尾門的內側設置了關閉按鈕，當用戶想要關閉后備箱時，用戶可以按壓該關閉按鈕，電動后尾門檢測到該關閉按鈕被按壓時，電動后尾門自動下降，直到上鎖。

在實現本發明的過程中，發明人發現現有技術至少存在以下問題：

用戶需要通過手動按壓開啟按鈕或者關閉按鈕以開啟或者關閉電動后尾門，從而導致開啟或者關閉電動后尾門的效率低。

技術實現要素：

為了解決現有技術的問題，本發明提供了一種控制車輛電動后尾門的方法和裝置。技術方案如下：

第一方面，本發明提供了一種控制車輛電動后尾門的方法，所述方法包括：

獲取用戶輸入的第一語音信號；

根據所述第一語音信號，從基準語音信號集合中選擇與所述第一語音信號匹配的基準語音信號；

根據所述基準語音信號，從基準語音信號和控制指令的對應關系中獲取所述基準語音信號對應的控制指令，所述控制指令為開啟指令或者關閉指令；

根據所述控制指令，控制車輛的電動后尾門。

在一個可能的設計中，所述根據所述控制指令，控制車輛的電動后尾門之前，所述方法還包括：

獲取所述車輛的第一狀態信息；

確定所述第一狀態信息是否滿足預設開啟條件，所述預設開啟條件至少包括所述車輛處于停止?fàn)顟B(tài)；

如果所述第一狀態信息滿足所述預設開啟條件，執行所述根據所述控制指令，控制車輛的電動后尾門的步驟。

在一個可能的設計中，所述方法還包括：

如果所述第一狀態信息不滿足所述預設開啟條件，根據所述預設開啟條件，從所述第一狀態信息中確定第二狀態信息，所述第二狀態信息為不滿足所述預設條件的狀態信息；

顯示所述第二狀態信息，并播放第二語音信號，所述第二語音信號用于指示控制所述電動后尾門失敗。

在一個可能的設計中，所述獲取用戶輸入的第一語音信號，包括：

接收所述車輛的車載終端發送的所述第一語音信號，所述第一語音信號為所述車載終端采集到的語音信號；或者，

接收用戶終端發送的所述第一語音信號，所述第一語音信號為所述用戶終端采集到的語音信號，所述用戶終端與所述車輛關聯。

在一個可能的設計中，所述根據所述控制指令，控制車輛的電動后尾門之前，所述方法還包括：

播放第三語音信號，所述第三語音信號用于提示即將控制所述電動后尾門。

第二方面，本發明提供了一種控制車輛電動后尾門的裝置，所述裝置包括：

第一獲取模塊，用于獲取用戶輸入的第一語音信號；

選擇模塊，用于根據所述第一語音信號，從基準語音信號集合中選擇與所述第一語音信號匹配的基準語音信號；

第二獲取模塊，用于根據所述基準語音信號，從基準語音信號和控制指令的對應關系中獲取所述基準語音信號對應的控制指令，所述控制指令為開啟指令或者關閉指令；

控制模塊，用于根據所述控制指令，控制車輛的電動后尾門。

在一個可能的設計中，所述裝置還包括：

第三獲取模塊，用于獲取所述車輛的第一狀態信息；

第一確定模塊，用于確定所述第一狀態信息是否滿足預設開啟條件，所述預設開啟條件至少包括所述車輛處于停止?fàn)顟B(tài)；

所述控制模塊，還用于如果所述第一狀態信息滿足所述預設開啟條件，根據所述控制指令，控制車輛的電動后尾門。

在一個可能的設計中，所述裝置還包括：

第二確定模塊，用于如果所述第一狀態信息不滿足所述預設開啟條件，根據所述預設開啟條件，從所述第一狀態信息中確定第二狀態信息，所述第二狀態信息為不滿足所述預設條件的狀態信息；

顯示模塊，用于顯示所述第二狀態信息；

第一播放模塊，用于播放第二語音信號，所述第二語音信號用于指示控制所述電動后尾門失敗。

在一個可能的設計中，所述第一獲取模塊，還用于接收所述車輛的車載終端發送的所述第一語音信號，所述第一語音信號為所述車載終端采集到的語音信號；或者，

所述第一獲取模塊，還用于接收用戶終端發送的所述第一語音信號，所述第一語音信號為所述用戶終端采集到的語音信號，所述用戶終端與所述車輛關聯。

在一個可能的設計中，所述裝置還包括：

第二播放模塊，用于播放第三語音信號，所述第三語音信號用于提示即將控制所述電動后尾門。

在本發明實施例中，獲取用戶輸入的第一語音信號，根據第一語音信號，從基準語音信號集合中選擇與第一語音信號匹配的基準語音信號；根據該基準語音信號，從基準語音信號和控制指令的對應關系中獲取該基準語音信號對應的控制指令，根據該控制指令，控制車輛的電動后尾門；因此，當用戶控制車輛的電動后尾門時，用戶直接輸出第一語音信號，就能控制車輛的電動后尾門，不用手動觸發控制按鈕(開啟按鈕或者關閉按鈕)即可控制車輛的電動后尾門，從而提高了控制電動后尾門的效率。

附圖說明

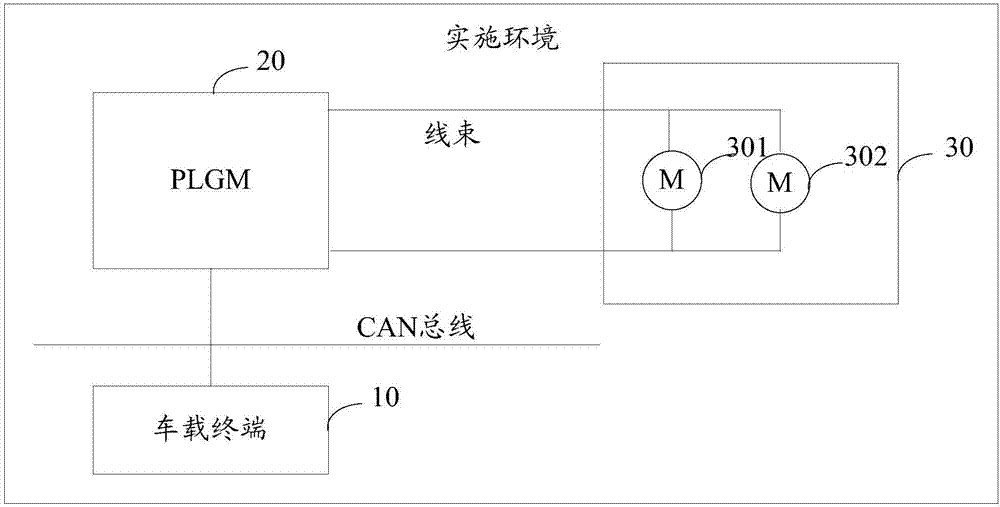

圖1-1是本發明實施例提供的一種實施環境的示意圖；

圖1-2是本發明實施例提供的另一種實施環境的示意圖；

圖2-1是本發明實施例提供的另一種實施環境的示意圖；

圖2-2是本發明實施例提供的另一種實施環境的示意圖；

圖3是本發明實施例提供的一種控制車輛的電動后尾門的方法流程圖；

圖4是本發明實施例提供的一種控制車輛的電動后尾門的方法流程圖；

圖5是本發明實施例提供的一種控制車輛的電動后尾門的裝置結構示意圖。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚，下面將結合附圖對本發明實施方式作進一步地詳細描述。

在現有技術中往往在車輛的電動后尾門的某個部位設置開啟按鈕以及關閉按鈕，用戶通過按壓開啟按鈕以觸發電動后尾門自動升起，通過按壓關閉按鈕以觸發電動后尾門自動關閉，然而在實際過程中，用戶需要移動到開啟按鈕或者關閉按鈕的跟前，才能手動按壓開啟按鈕或者關閉按鈕，從而導致控制電動后尾門的效率低。

在本發明實施例中，為了提高控制電動后尾門的效率，通過語音信號開啟或者關閉電動后尾門。在車輛中存儲基準語音信號集合，該基準語音信號集合包括至少一個基準語音信號，每個基準語音信號為開啟指令或者關閉指令對應的語音信號。并且，每個基準語音信號可以由出廠工作人員設置，也可以由用戶設置。例如，該基準語音信號可以為“芝麻開門”或者“請開啟后尾門”等。

在用戶想要開啟或者關閉電動后尾門時，用戶可以輸入語音信號，為了便于區分，將用戶輸入的語音信號稱為第一語音信號；在本發明實施例中，可以由車載終端采集第一語音信號，也可以由用戶終端采集第一語音信號，用戶終端與車輛關聯。然后根據第一語音信號，控制車輛的電動后尾門。

當由車載終端10采集第一語音信號時，本發明實施例提供了一種控制車輛電動后尾門的方法的實施環境，參見圖1-1，該實施環境包括：車載終端10、plgm20和支撐桿電機30。車載終端10和plgm(powerliftgatemodule，電動后尾門控制器)20通過車輛的can(controllerareanetwork，控制器局域網絡)總線進行通信；plgm20和支撐桿電機30通過線束進行通信。

車載終端10用于采集用戶輸入的第一語音信號，通過車輛的can總線向plgm20發送第一語音信號。其中，車載終端可以為車載dvd(nodiscdvd，無碟dvd)。

plgm20用于通過can總線接收車載終端10發送的第一語音信號，根據第一語音信號，從基準語音信號集合中選擇與第一語音信號匹配的基準語音信號；根據該基準語音信號，從基準語音信號和控制指令的對應關系獲取該基準語音信號對應的控制指令，該控制指令可以為開啟指令或者關閉指令；向支撐桿電機30發送該控制指令。

支撐桿電機30用于接收plgm20發送的該控制指令，根據該控制指令，控制車輛的電動后尾門。

參見圖1-2，支撐桿電機30包括第一支撐桿電機301和第二支撐桿電機302；通過第一支撐桿電機301和第二支撐桿電機302通過同步的正轉或反轉控制支撐桿的伸長和縮短，從而開啟電動后尾門或者關閉電動后尾門。

當該控制指令為開啟指令時，plgm20還用于向第一支撐桿電機301和第二支撐桿電機302同時發送開啟指令；第一支撐桿電機301和第二支撐桿電機302根據該開啟指令，同時正轉，控制支撐桿伸長，進而控制電動后尾門開啟。

當該控制指令為關閉指令時，plgm20還用于向第一支撐桿電機301和第二支撐桿電機302同時發送關閉指令；第一支撐桿電機301和第二支撐桿電機302根據該關閉指令，同時反轉，控制支撐桿縮短，進而控制電動后尾門關閉。

當由用戶終端40采集第一語音信號時，本發明實施例提供了一種控制電動后尾門的方法的實施環境，參見圖2-1，該實施環境包括：用戶終端40、車載t-box50、plgm20和支撐桿電機30。用戶終端40和車載t-box(telematicsbox，遠程信息處理器)50通過無線網絡進行通信，該無線網絡可以為移動蜂窩網絡或者wifi(wirelessfidelity，無線保真)網絡等，移動蜂窩網絡可以為3g(3rdgeneration，第三代移動通信技術)網絡、4g(fourthgeneration第四代移動通信技術)網絡或者5g(fifthgeneration，第五代移動通信技術)網絡等。車載t-box50和plgm20通過車輛的can總線進行通信；plgm20和支撐桿電機30通過線束進行通信。

用戶終端40用于采集用戶輸入的第一語音信號，通過無線網絡向車載t-box50發送第一語音信號。其中，用戶終端40可以為手機終端或者平板電腦等。

車載t-box50用于通過無線網絡接收用戶終端40發送的第一語音信號，通過車輛的can總線向plgm20發送第一語音信號。

plgm20用于通過can總線接收車載終端10發送的第一語音信號，根據第一語音信號，從基準語音信號集合中選擇與第一語音信號匹配的基準語音信號；根據該基準語音信號，從基準語音信號和控制指令的對應關系獲取該基準語音信號對應的控制指令，該控制指令可以為開啟指令或者關閉指令；向支撐桿電機30發送該控制指令。

支撐桿電機30用于接收plgm20發送的該控制指令，根據該控制指令，控制車輛的電動后尾門。

參見圖2-2，支撐桿電機30包括第一支撐桿電機301和第二支撐桿電機302；通過第一支撐桿電機301和第二支撐桿電機302通過同步的正轉或反轉控制支撐桿的伸長和縮短，從而開啟電動后尾門或者關閉電動后尾門。

當該控制指令為開啟指令時，plgm20還用于向第一支撐桿電機301和第二支撐桿電機302同時發送開啟指令；第一支撐桿電機301和第二支撐桿電機302根據該開啟指令，同時正轉，控制支撐桿伸長，進而控制電動后尾門開啟。

當該控制指令為關閉指令時，plgm20還用于向第一支撐桿電機301和第二支撐桿電機302同時發送關閉指令；第一支撐桿電機301和第二支撐桿電機302根據該關閉指令，同時反轉，控制支撐桿縮短，進而控制電動后尾門關閉。

在本發明實施例中，plgm20獲取用戶輸入的第一語音信號，根據第一語音信號，從基準語音信號集合中選擇與第一語音信號匹配的基準語音信號；根據該基準語音信號，從基準語音信號和控制指令的對應關系中獲取該基準語音信號對應的控制指令，根據該控制指令，控制車輛的電動后尾門；因此，當用戶控制車輛的電動后尾門時，用戶直接輸出第一語音信號，就能控制車輛的電動后尾門，不用手動觸發控制按鈕(開啟按鈕或者關閉按鈕)即可控制車輛的電動后尾門，從而提高了控制電動后尾門的效率。

本發明實施例提供了一種控制車輛電動后尾門的方法，該方法的執行主體為plgm或者包含plgm的車輛，參見圖3，該方法包括：

步驟301：獲取用戶輸入的第一語音信號。

步驟302：根據第一語音信號，從基準語音信號集合中選擇與第一語音信號匹配的基準語音信號。

步驟303：根據基準語音信號，從基準語音信號和控制指令的對應關系中獲取基準語音信號對應的控制指令，控制指令為開啟指令或者關閉指令。

步驟304：根據控制指令，控制車輛的電動后尾門。

在一個可能的設計中，根據控制指令，控制車輛的電動后尾門之前，方法還包括：

獲取車輛的第一狀態信息；

確定第一狀態信息是否滿足預設開啟條件，預設開啟條件至少包括車輛處于停止?fàn)顟B(tài)；

如果第一狀態信息滿足預設開啟條件，執行根據控制指令，控制車輛的電動后尾門的步驟。

在一個可能的設計中，方法還包括：

如果第一狀態信息不滿足預設開啟條件，根據預設開啟條件，從第一狀態信息中確定第二狀態信息，第二狀態信息為不滿足預設條件的狀態信息；

顯示第二狀態信息，并播放第二語音信號，第二語音信號用于指示控制電動后尾門失敗。

在一個可能的設計中，獲取用戶輸入的第一語音信號，包括：

接收車輛的車載終端發送的第一語音信號，第一語音信號為車載終端采集到的語音信號；或者，

接收用戶終端發送的第一語音信號，第一語音信號為用戶終端采集到的語音信號，用戶終端與車輛關聯。

在一個可能的設計中，根據控制指令，控制車輛的電動后尾門之前，方法還包括：

播放第三語音信號，所述第三語音信號用于提示即將控制所述電動后尾門。

在本發明實施例中，獲取用戶輸入的第一語音信號，根據第一語音信號，從基準語音信號集合中選擇與第一語音信號匹配的基準語音信號；根據該基準語音信號，從基準語音信號和控制指令的對應關系中獲取該基準語音信號對應的控制指令，根據該控制指令，控制車輛的電動后尾門；因此，當用戶控制車輛的電動后尾門時，用戶直接輸出第一語音信號，就能控制車輛的電動后尾門，不用手動觸發控制按鈕(開啟按鈕或者關閉按鈕)即可控制車輛的電動后尾門，從而提高了控制電動后尾門的效率。

本發明實施例提供了一種控制車輛電動后尾門的方法，該方法的執行主體可以為plgm或者包含plgm的車輛，在本發明實施例中，以執行主體為plgm為例進行說明。參見圖4，該方法包括：

步驟401：plgm獲取用戶輸入的第一語音信號。

在本步驟之前，plgm中存儲基準語音信號集合，基準語音信號集合中包括至少一個基準語音信號，至少一個基準語音信號中的每個基準語音信號為開啟指令或者關閉指令對應的語音信號。并且，基準語音信號集合中的所有基準語音信號可以由出廠工作人員設置，也可以由用戶設置，基準語音信號集合中的部分基準語音信號由出廠工作人員設置，部分基準語音信號由用戶設置。

如果基準語音信號集合由用戶設置，plgm存儲基準語音信號集合的步驟可以為：

plgm獲取用戶輸入的至少一個基準語音信號，將至少一個基準語音信號組成基準語音信號集合。

plgm可以通過車載終端獲取用戶輸入的至少一個基準語音信號，也即以下第一種實現方式；plgm也可以通過用戶終端獲取用戶輸入的至少一個基準語音信號，也即以下第二種實現方式。

對于第一種實現方式，plgm獲取用戶輸入的至少一個基準語音信號的步驟可以為：

車載終端采集用戶輸入的至少一個基準語音信號，通過can總線向plgm發送至少一個基準語音信號；plgm通過can總線接收車載終端發送的至少一個基準語音信號。

車載終端顯示第一設置界面，該第一設置界面中包括第一采集按鈕；用戶可以通過觸發該第一采集按鈕以觸發車載終端開啟麥克風，車載終端檢測到第一采集按鈕被觸發時，開啟麥克風，通過該麥克風采集用戶輸入的至少一個基準語音信號。

對于第二種實現方式，plgm獲取用戶輸入的至少一個基準語音信號的步驟可以為：

用戶終端采集用戶輸入的至少一個基準語音信號，通過無線網絡向車載t-box發送至少一個基準語音信號；車載t-box通過無線網絡接收用戶終端發送的至少一個基準語音信號，通過can總線向plgm發送至少一個基準語音信號；plgm通過can總線接收車載終端發送的至少一個基準語音信號。

同樣，用戶終端顯示第二設置界面，該第二設置界面中包括第二采集按鈕；用戶可以通過觸發第二采集按鈕以觸發用戶終端開啟麥克風，用戶終端檢測到第二采集按鈕被觸發時，開啟麥克風，通過該麥克風采集用戶輸入的至少一個基準語音信號。

例如，用戶輸入的四個基準語音信號，分別為“芝麻開門”、“芝麻關門”、“請開啟電動后尾門”和“請關閉電動后尾門”。plgm將“芝麻開門”、“芝麻關門”、“請開啟電動后尾門”和“請關閉電動后尾門”組成基準語音信號集合。

當用戶想要開啟或者關閉電動后尾門時，用戶可以向plgm輸入第一語音信號；plgm可以通過車載終端獲取第一語音信號，也即以下第一種實現方式；plgm也可以通過用戶終端獲取第一語音信號，也即以下第二種實現方式。

對于第一種實現方式，plgm獲取用戶輸入的第一語音信號的步驟可以為：

車載終端采集用戶輸入的第一語音信號，通過can總線向plgm發送第一語音信號；plgm通過can總線接收車載終端發送的第一語音信號。

車載終端顯示第一控制界面，第一控制界面包括第三采集按鈕；用戶可以通過觸發該第三采集按鈕以觸發車載終端開啟麥克風，車載終端檢測到第三采集按鈕被觸發時，開啟麥克風，通過該麥克風采集用戶輸入的第一語音信號。

為了給用戶提供更加便捷的服務，車載終端可以在前臺運行過程中開啟麥克風，實時捕獲語音信號，一旦捕獲到第一語音信號，就通過can總線向plgm發送第一語音信號。

對于第二種實現方式，plgm獲取用戶輸入的第一語音信號的步驟可以為：

用戶終端采集用戶輸入的第一語音信號，通過無線網絡向車載t-box發送第一基準語音信號；車載t-box通過無線網絡接收用戶終端發送的第一語音信號，通過can總線向plgm發送第一語音信號；plgm通過can總線接收車載終端發送的第一基準語音信號。

同樣，用戶終端顯示第二控制界面，該第二控制界面中包括第四采集按鈕；用戶可以通過觸發第四采集按鈕以觸發用戶終端開啟麥克風，用戶終端檢測到第四采集按鈕被觸發時，開啟麥克風，通過該麥克風采集用戶輸入的第一語音信號。

為了給用戶提供更加便捷的服務，用戶終端可以在前臺運行過程中開啟麥克風，實時捕獲語音信號，一旦捕獲到第一語音信號，就通過無線網絡向車載t-box發送第一語音信號。

例如，用戶輸入的第一語音信號為“芝麻開門”，則plgm獲取第一語音信號“芝麻開門”。

步驟402：plgm根據第一語音信號，從基準語音信號集合中選擇與第一語音信號匹配的基準語音信號。

plgm計算第一語音信號分別與基準語音信號集合中的每個基準語音信號之間的匹配度，根據第一語音信號與每個基準語音信號之間的匹配度，確定基準語音信號集合中是否存在與第一語音信號之間的匹配度大于預設匹配度的基準語音信號；如果基準語音信號集合中存在與第一語音信號之間的匹配度大于預設匹配度的基準語音信號，從匹配度大于預設閾值的基準語音信號中選擇匹配度最大的基準語音信號作為與第一語音信號匹配的基準語音信號。

如果基準語音信號集合中不存在與第一語音信號之間的匹配度大于預設匹配度的基準語音信號，確定基準語音信號集合中不存在與第一語音信號匹配的基準語音信號，播放第四語音信號，第四語音信號用于提示用戶輸入正確的語音信號；為了提示用戶正確的語音信號是什么，第四語音信號中還可以包括至少一個開啟指令對應的基準語音信號和至少一個關閉指令對應的基準語音信號。

預設閾值可以根據需要進行設置并更改，在本發明實施例中，對預設閾值不作具體限定；例如，預設閾值可以為80％或者90％等。

步驟403：plgm根據該基準語音信號，從基準語音信號和控制指令的對應關系中獲取該基準語音信號對應的控制指令，該控制指令為開啟指令或者關閉指令。

plgm中存儲基準語音信號集合中的每個基準語音信號和控制指令的對應關系；相應的，在本步驟中，plgm根據該基準語音信號，從每個基準語音信號和控制指令的對應關系中獲取該基準語音信號對應的控制指令。

步驟404：plgm獲取該車輛的第一狀態信息。

plgm通過至少一個狀態傳感器，獲取該車輛的至少一個狀態參數，將至少一個狀態參數組成第一狀態信息。其中，一個狀態傳感器用于采集車輛的一個狀態參數。

至少一個狀態傳感器可以為當前速度傳感器、中控鎖和檔位傳感器中的至少一個等；則當前速度傳感器采集的狀態參數可以為車輛的當前速度；中控鎖采集的狀態參數可以為車輛的中控上鎖狀態，該中控上鎖狀態可以為開鎖狀態或者非開鎖狀態。檔位傳感器采集的狀態參數可以為車輛的當前檔位，該當前檔位可以為p(停止)檔或者非p檔。

步驟405：plgm確定第一狀態信息是否滿足預設開啟條件。

預設開啟條件至少包括車輛處于停止?fàn)顟B(tài)；預設開啟條件還可以包括當前檔位為p檔和/或中控上鎖狀態為開鎖狀態。

例如，第一狀態信息包括車輛的當前速度、當前檔位和中控上鎖狀態；預設開啟條件包括車輛處于停止?fàn)顟B(tài)、當前檔位為p檔和中控上鎖狀態為開鎖狀態；則本步驟可以為：

plgm根據車輛的當前速度，確定車輛是否處于停止?fàn)顟B(tài)，根據車輛的當前檔位，確定當前檔位是否為p檔，根據中控上鎖狀態，確定中控上鎖狀態是否為開鎖狀態；如果車輛處于停止?fàn)顟B(tài)，且當前檔位為p檔，且中控上鎖狀態為開鎖狀態，確定第一狀態信息滿足預設開啟條件。如果車輛處于非停止?fàn)顟B(tài)，或者當前檔位為非p檔，或者中控上鎖狀態為非開鎖狀態，確定第一狀態信息不滿足預設開啟條件。

進一步地，plgm確定第一狀態信息滿足預設開啟條件時，執行步驟406；plgm確定第一狀態信息不滿足預設開啟條件時，執行步驟407。

步驟406：如果第一狀態信息滿足預設開啟條件，plgm根據該控制指令，控制車輛的電動后尾門，結束。

如果該控制指令為開啟指令，開啟車輛的電動后尾門；如果該控制指令為關閉指令，關閉車輛的電動后尾門。其中，plgm通過支撐桿電機控制車輛的電動后尾門，具體過程可以為：

plgm向支撐桿電機發送該控制指令；支撐桿電機接收plgm發送的該控制指令，根據該控制指令，控制車輛的電動后尾門。

在本步驟中，為了保證用戶安全，在plgm控制車輛的電動后尾門時，plgm還可以進行語音提示，相應的，plgm根據該控制指令，控制車輛的電動后尾門之前，plgm播放第三語音信號，第三語音信號用于指示即將控制電動后尾門。

如果控制指令為開啟指令時，第三語音信號用于指示即將開啟電動后尾門；如果控制指令為關閉指令時，第三語音信號用于指示即將關閉電動后尾門。相應的，plgm還可以根據控制指令，獲取第三語音信號。

plgm根據控制指令，獲取第三語音信號的步驟可以為：

plgm根據該控制指令，從控制指令和第三語音信號的對應關系中獲取該控制指令對應的第三語音信號。

例如，控制指令為開啟指令時，第三語音信號可以為“后尾門即將開啟，請注意安全”，控制指令為關閉指令時，第二語音信號可以為“后尾門即將關閉，請注意安全”。

需要說明的是，為了保證用戶安全，plgm確定第一狀態信息滿足預設開啟條件時，等待預設時長，預設時長之后根據該控制指令，控制車輛的電動后尾門。

預設時長可以根據需要進行設置并更改，在本發明實施例中，對預設時長不作具體限定；例如，預設時長可以為1秒或者2秒等。

需要說明的是，plgm根據該控制指令，控制車輛的電動后尾門的過程中，plgm還可以顯示控制畫面。如果plgm連接顯示器，則plgm通過該顯示器顯示控制畫面；如果plgm不連接顯示器，plgm可以通過用戶終端或者車載終端顯示控制畫面，該控制畫面可以為拍攝電動后尾門的畫面。

plgm通過用戶終端顯示控制畫面的步驟可以為：

plgm通過can總線向車載t-box發送控制畫面；車載t-box通過can總線接收plgm發送的該控制畫面，通過無線網絡向用戶終端發送該控制畫面；用戶終端通過無線網絡接收車載t-box發送的控制畫面，顯示該控制畫面。

plgm通過車載終端顯示控制畫面的步驟可以為：

plgm通過can總線向車載終端發送該控制畫面；車載終端通過can總線接收plgm發送的該控制畫面，顯示該控制畫面。

需要說明的是，在本步驟中，plgm確定出第一狀態信息滿足預設條件時，plgm通過can總線向車載終端發送判斷結果，該判斷結果可以為第一狀態信息滿足預設條件；車載終端通過can總線接收plgm發送的判斷結果，根據該判斷結果顯示控制畫面，以及獲取第三語音信號，并播放第三語音信號。

同樣，plgm確定出第一狀態信息滿足預設條件時，plgm通過can總線向車載t-box發送判斷結果，該判斷結果可以為第一狀態信息滿足預設條件；車載t-box通過can總線接收plgm發送的判斷結果，通過無線網絡向用戶終端發送該判斷結果；用戶終端通過無線網絡接收車載t-box發送的該判斷結果，根據該判斷結果顯示控制畫面，以及獲取第三語音信號，并播放第三語音信號。

步驟407：如果第一狀態信息滿足預設開啟條件，plgm根據預設開啟條件，從第一狀態信息中確定第二狀態信息。

第二狀態信息為不滿足預設條件的狀態信息；例如，第一狀態信息包括車輛的當前速度為0、當前檔位為非p檔和中控上鎖狀態為開鎖狀態；預設開啟條件包括車輛處于停止?fàn)顟B(tài)、當前檔位為p檔和中控上鎖狀態為開鎖狀態；則plgm從第一狀態信息中確定出的第二狀態信息為當前檔位為非p檔。

步驟408：plgm顯示第二狀態信息，并播放第二語音信號，第二語音信號用于指示控制電動后尾門失敗。

在本步驟中，如果控制指令為開啟指令時，第二語音信號用于指示開啟電動后尾門失敗；如果控制指令為關閉指令時，第二語音信號用于指示關閉電動后尾門失敗。相應的，plgm可以根據控制指令，獲取第二語音信號。

plgm根據控制指令，獲取第二語音信號的步驟可以為：

plgm根據該控制指令，從控制指令和第二語音信號的對應關系中獲取該控制指令對應的第二語音信號。

例如，控制指令為開啟指令時，第二語音信號可以為“后尾門開啟失敗”，控制指令為關閉指令時，第二語音信號可以為“后尾門關閉失敗”。

plgm播放第二語音信號時，可以通過車載終端或者用戶終端播放第二語音信號。

其中，plgm通過車載終端播放第二語音信號的步驟可以為：

plgm通過can總線向車載終端發送第二語音信號；車載終端通過can總線接收plgm發送的第二語音信號，播放第二語音信號。

其中，plgm通過用戶終端播放第二語音信號的步驟可以為：

plgm通過can總線向車載t-box發送第二語音信號；車載t-box通過can總線接收plgm發送的第二語音信號，通過無線網絡向用戶終端轉發第二語音信號；用戶終端通過無線網絡接收車載t-box發送的第二語音信號，播放第二語音信號。

在本發明實施例中，獲取用戶輸入的第一語音信號，根據第一語音信號，從基準語音信號集合中選擇與第一語音信號匹配的基準語音信號；根據該基準語音信號，從基準語音信號和控制指令的對應關系中獲取該基準語音信號對應的控制指令，根據該控制指令，控制車輛的電動后尾門；因此，當用戶控制車輛的電動后尾門時，用戶直接輸出第一語音信號，就能控制車輛的電動后尾門，不用手動觸發控制按鈕(開啟按鈕或者關閉按鈕)即可控制車輛的電動后尾門，從而提高了控制電動后尾門的效率。

本發明實施例提供了一種控制車輛電動后尾門的裝置，參見圖5，該裝置包括：

第一獲取模塊501，用于獲取用戶輸入的第一語音信號；

選擇模塊502，用于根據第一語音信號，從基準語音信號集合中選擇與第一語音信號匹配的基準語音信號；

第二獲取模塊503，用于根據基準語音信號，從基準語音信號和控制指令的對應關系中獲取基準語音信號對應的控制指令，控制指令為開啟指令或者關閉指令；

控制模塊504，用于根據控制指令，控制車輛的電動后尾門。

在一個可能的設計中，裝置還包括：

第三獲取模塊，用于獲取車輛的第一狀態信息；

第一確定模塊，用于確定第一狀態信息是否滿足預設開啟條件，預設開啟條件至少包括車輛處于停止?fàn)顟B(tài)；

控制模塊504，還用于如果第一狀態信息滿足預設開啟條件，根據控制指令，控制車輛的電動后尾門。

在一個可能的設計中，裝置還包括：

第二確定模塊，用于如果第一狀態信息不滿足預設開啟條件，根據預設開啟條件，從第一狀態信息中確定第二狀態信息，第二狀態信息為不滿足預設條件的狀態信息；

顯示模塊，用于顯示第二狀態信息；

第一播放模塊，用于播放第二語音信號，第二語音信號用于指示控制電動后尾門失敗。

在一個可能的設計中，第一獲取模塊501，還用于接收車輛的車載終端發送的第一語音信號，第一語音信號為車載終端采集到的語音信號；或者，

第一獲取模塊501，還用于接收用戶終端發送的第一語音信號，第一語音信號為用戶終端采集到的語音信號，用戶終端與車輛關聯。

在一個可能的設計中，裝置還包括：

第二播放模塊，用于播放第三語音信號，第三語音信號用于提示即將控制電動后尾門。

在本發明實施例中，獲取用戶輸入的第一語音信號，根據第一語音信號，從基準語音信號集合中選擇與第一語音信號匹配的基準語音信號；根據該基準語音信號，從基準語音信號和控制指令的對應關系中獲取該基準語音信號對應的控制指令，根據該控制指令，控制車輛的電動后尾門；因此，當用戶控制車輛的電動后尾門時，用戶直接輸出第一語音信號，就能控制車輛的電動后尾門，不用手動觸發控制按鈕(開啟按鈕或者關閉按鈕)即可控制車輛的電動后尾門，從而提高了控制電動后尾門的效率。

需要說明的是：上述實施例提供的控制車輛電動后尾門的裝置在控制車輛電動后尾門時，僅以上述各功能模塊的劃分進行舉例說明，實際應用中，可以根據需要而將上述功能分配由不同的功能模塊完成，即將裝置的內部結構劃分成不同的功能模塊，以完成以上描述的全部或者部分功能。另外，上述實施例提供的控制車輛電動后尾門的裝置與控制車輛電動后尾門的方法實施例屬于同一構思，其具體實現過程詳見方法實施例，這里不再贅述。

本領域普通技術人員可以理解實現上述實施例的全部或部分步驟可以通過硬件來完成，也可以通過程序來指令相關的硬件完成，所述的程序可以存儲于一種計算機可讀存儲介質中，上述提到的存儲介質可以是只讀存儲器，磁盤或光盤等。

以上所述僅為本發明的較佳實施例，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
