本實用新型涉及汽車生產技術領域，具體涉及一種用于多車型上料的空間料架。

背景技術：

隨著國內汽車工業的迅猛發展，車型的更新換代加速，各大汽車制造廠家為了縮短產品的開發周期、降低開發成本，廣泛采用柔性化生產技術。汽車廠家往往一條生產線要生產1～5種車型，每一種車型所需的零件都有所不同。現在的汽車生產車間一般都是將一種車型的零件放在一個料架內，當切換車型時，僅需要切換料架即可。但是，由于料架的體積本身就比較龐大，所以一個車間內放置多個料架所需的面積會很大，從而大大增加了車間面積，即增大了成本，因此，如何減小料架的占地面積，成了汽車生產車間柔性化生產技術必須解決的一個問題。

技術實現要素：

本實用新型的目的就是為了克服上述現有技術存在的缺陷而提供一種結構簡單、占地面積小的用于多車型上料的空間料架。

本實用新型的目的可以通過以下技術方案來實現：一種用于多車型上料的空間料架，所述空間料架包括基座、設置在基座兩個相對側面的兩扇安全門以及設置在基座頂部用于控制安全門升降的鏈條單元，所述基座內部設有兩層平臺，所述兩扇安全門通過鏈條單元連接。

所述的基座呈立體型，基座的頂面及兩個相對的側面設置隔離網，基座的另外兩個側面設置可升降的安全門，基座的底面以及中部設有用于放置汽車零件的支承平面。

所述安全門的高度為基座高度的一半。

所述鏈條單元包括兩組相同的設置在基座頂部側邊上的鏈條子單元，每組鏈條子單元包括銷軸基座、固定在銷軸基座中央的電機、設置在銷軸基座兩端的齒輪以及安裝在電機和齒輪上的一根鏈條，所述鏈條的兩端分別連接在兩扇安全門一端的頂部。

所述鏈條子單元包括用于限制齒輪轉動或限制鏈條移動的銷軸。設置銷軸可以使得安全門在到達設定高度時，齒輪不再轉動或者鏈條不在移動，從而保證安全門也不會掉落，保證了零件取放時的安全性。

所述銷軸可伸縮并貫穿固定鏈條。為了避免鏈條斷裂帶來的危險，將鏈條固定可以更好地避免安全門掉落的危險。

所述空間料架包括用于控制電機轉動的PLC控制器。

本空間料架的工作過程如下：該空間料架共有兩層，用于放置不同車型的零件，當需要拿取下層零件時，PLC控制器控制電機運轉，將位于基座一側的安全門提起，機械手或者其他取件設備可伸入料架內部取件；由于兩扇安全門是通過鏈條連接在一起的，所以當一側的安全門被提起時，另一側的安全門被放下，所以保證該料架保證只有一側能夠取件。當下層零件被取完了，取件側的安全門降下，另一側的安全門上升，機械手或其他設備將零件從取件側的相對一側放入零件。當切換車型時，工作原理相同，只需切換安全門的升降即可。因此，該空間料架可以實現兩種車型的零件的存取，節約一半的占地面積。

與現有技術相比，本實用新型的有益效果體現在以下幾方面：

(1)該空間料架存放與現有料架相同的零件，僅需一半的占地面積，節約了生產線的空間；

(2)該空間料架的結構簡單，安全性好，能適用于多種車型的切換。

附圖說明

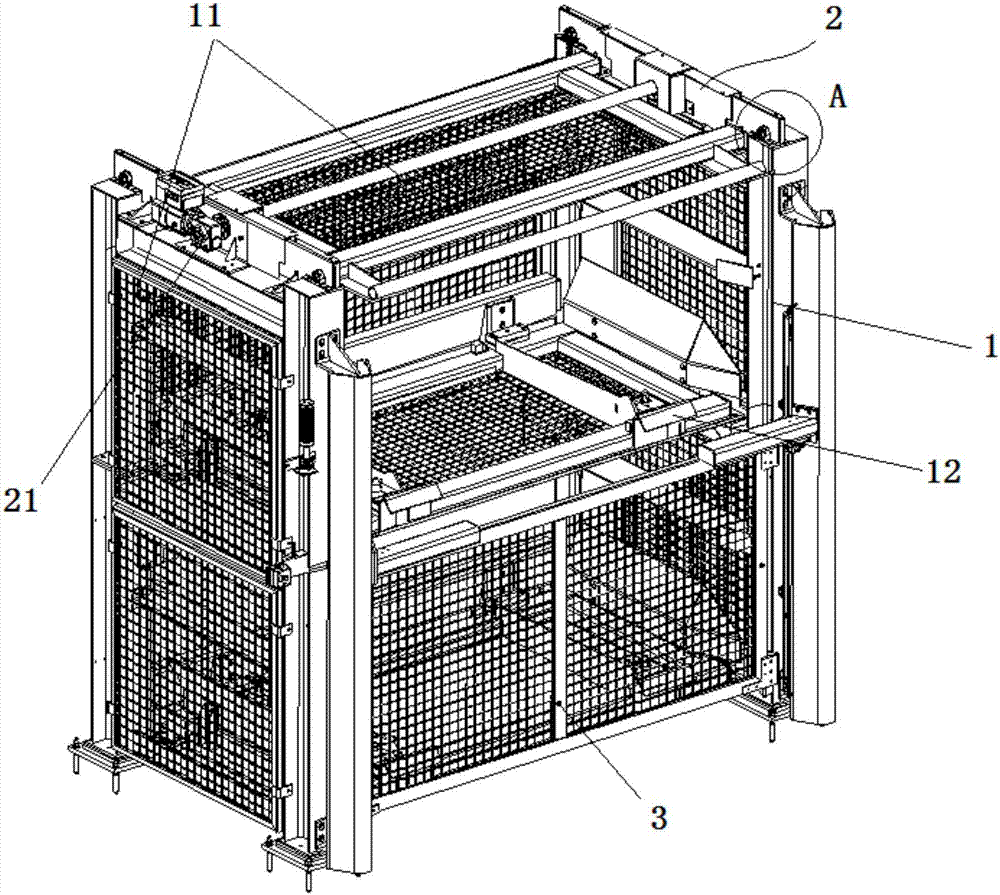

圖1為本實用新型的結構示意圖；

圖2為圖1中A區域的剖面結構示意圖。

其中，1為基座，11為隔離網，12為支承平面，2為鏈條單元，21為電機，22為銷軸基座，23為齒輪，24為鏈條，25為銷軸，3為安全門。

具體實施方式

下面對本實用新型的實施例作詳細說明，本實施例在以本實用新型技術方案為前提下進行實施，給出了詳細的實施方式和具體的操作過程，但本實用新型的保護范圍不限于下述的實施例。

實施例1

一種用于多車型上料的空間料架，空間料架包括基座1、設置在基座1兩個相對側面的兩扇安全門3以及設置在基座1頂部用于控制安全門3升降的鏈條單元2，基座1內部設有兩層平臺，兩扇安全門3通過鏈條單元2連接。安全門3的高度為基座1高度的一半。

基座1呈立體型，基座1的頂面及兩個相對的側面設置隔離網12，基座1的另外兩個側面設置可升降的安全門3，基座1的底面以及中部設有用于放置汽車零件的支承平面12。

鏈條單元2包括兩組相同的設置在基座1頂部側邊上的鏈條24子單元，每組鏈條24子單元包括銷軸基座22、固定在銷軸基座22中央的電機21、設置在銷軸基座22兩端的齒輪23以及安裝在電機21和齒輪23上的一根鏈條24，鏈條24的兩端分別連接在兩扇安全門3一端的頂部。鏈條24子單元還設有用于限制齒輪23轉動的銷軸25。

空間料架包括用于控制電機21轉動的PLC控制器。

本空間料架的工作過程如下：該空間料架共有兩層，用于放置不同車型的零件，當需要拿取下層零件時，PLC控制器控制電機21運轉，將位于基座1一側的安全門3提起，機械手或者其他取件設備可伸入料架內部取件；由于兩扇安全門3是通過鏈條24連接在一起的，所以當一側的安全門3被提起時，另一側的安全門3被放下，所以保證該料架保證只有一側能夠取件。當下層零件被取完了，取件側的安全門3降下，另一側的安全門3上升，機械手或其他設備將零件從取件側的相對一側放入零件。當切換車型時，工作原理相同，只需切換安全門3的升降即可。因此，該空間料架可以實現兩種車型的零件的存取，節約一半的占地面積。
