本公開涉及沖裁裝置和使用該沖裁裝置制造電極板的方法。具體地，本公開涉及沖裁裝置和使用該沖裁裝置制造電極板的方法，該沖裁裝置具有一個側部分開放的結構。

背景技術：

1、二次電池是可以多次充電和放電的可再充電電池。二次電池主要用于各種應用領域，諸如電子裝置(智能電話、膝上型計算機、平板計算機等)、電動車輛、太陽能發電和應急電源。例如，鋰離子電池具有高能量密度和高充電/放電效率，并且用于各種電子裝置和電動車輛中。

2、鋰離子電池的正電極板和負電極板可以通過將正極活性物質施加到呈金屬薄膜(例如，鋁箔)形式的正電極電子集流體并且通過將負電極活性物質施加到呈金屬薄膜(例如，銅箔)形式的負電極電子集流體來制造。例如，電極板制造工藝可以包括制造涂覆有活性物質的輥形金屬薄膜基板的混合、涂覆和壓制工藝，以及根據電池規格切割輥形金屬薄膜基板的切縫(slitting)和切口(notching)工藝。

3、本背景技術部分中公開的上述信息用于增強對本公開的背景的理解，因此，其可能包含不構成相關(或現有)技術的信息。

技術實現思路

1、實施方式的方面提供了一種用于二次電池電極板的沖裁裝置，該沖裁裝置包括：第一模具，包括模和第一剝離器，模圍繞第一剝離器并且具有擁有一個開放的側部分的結構，并且第一剝離器具有擁有與模的一個開放的側部分對準的一個開放的側部分的結構；以及面對第一模具的第二模具，第二模具包括沖頭和第二剝離器，并且第一模具朝向第二模具可移動。

2、根據本公開的實施方式，第一剝離器可以包括垂直于第一剝離器的一個開放的側部分的縱向方向的垂直部分、在垂直部分的兩端處在第一剝離器的一個開放的側部分的縱向方向上延伸的第一水平部分和第二水平部分、以及從第一水平部分的外部部分凸出的接線片部分，并且第一水平部分和第二水平部分可以彼此分離，第一剝離器的一個開放的側部分在第一水平部分和第二水平部分之間。

3、根據本公開的實施方式，模可以?xún)H圍繞第一剝離器的第一水平部分、接線片部分、垂直部分和第二水平部分的外部部分。

4、根據本公開的實施方式，當在俯視圖中觀察時，沖頭可以具有封閉結構，當在俯視圖中觀察時，第一剝離器的第一水平部分和第二水平部分與沖頭的邊緣重疊。

5、根據本公開的實施方式，第二剝離器可以圍繞沖頭的外部部分。

6、根據本公開的實施方式，模和第一剝離器可以分別面對第二剝離器和沖頭。

7、根據本公開的實施方式，模和第一剝離器可以被配置為一起朝向第二剝離器和沖頭可移動，并且模和第二剝離器可以被配置為一起朝向沖頭的底部可移動，使得模與第一剝離器不對準。

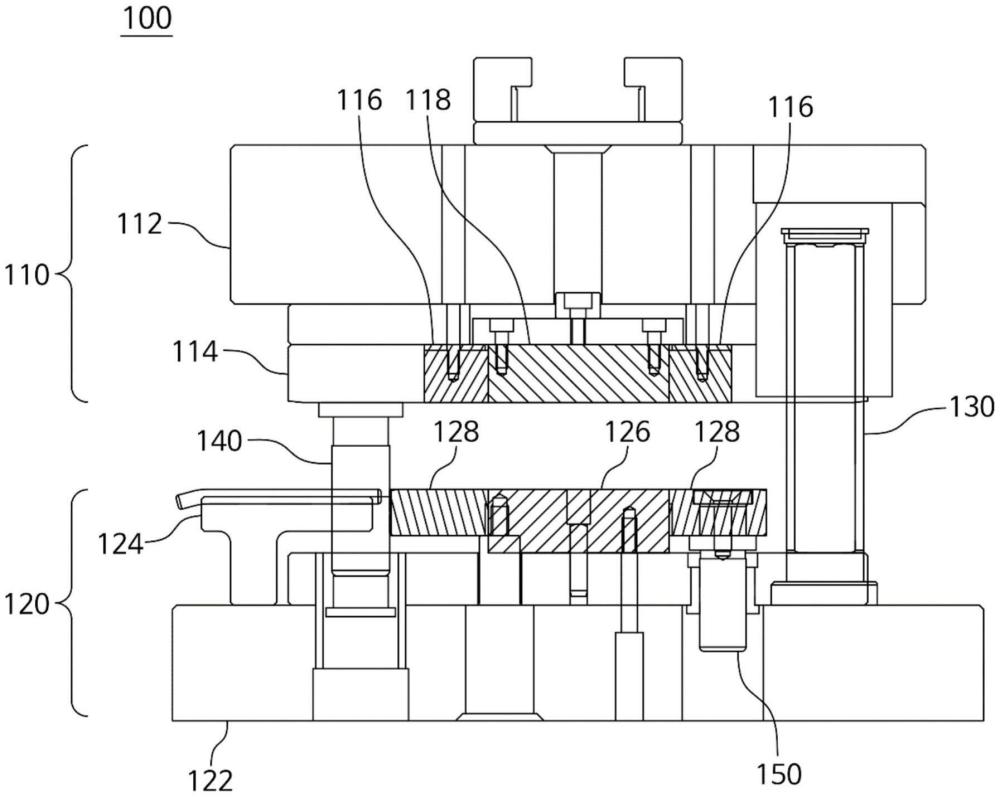

8、根據本公開的實施方式，第一模具可以進一步包括容納模和第一剝離器的模板(die?plate)以及結合到模板的第一基體板。

9、根據本公開的實施方式，第二模具可以進一步包括容納沖頭和第二剝離器的沖頭板以及結合到?jīng)_頭板的第二基體板。

10、根據本公開的實施方式，沖裁裝置可以進一步包括將第一基體板連接到第二基體板的主引導柱、將模板連接到第二基體板的子引導柱、以及將第二剝離器連接到第二基體板的沖頭引導柱。

11、根據本公開的實施方式，主引導柱和子引導柱可以被配置為將第一模具朝向第二模具引導。

12、根據本公開的實施方式，子引導柱可以被配置為將模板和模從模和第一剝離器與第二剝離器和沖頭對準并且分別接觸的狀態朝向沖頭的底部引導。

13、根據本公開的實施方式，沖頭引導柱可以被配置為將第二剝離器從模和第一剝離器與第二剝離器和沖頭對準并且分別接觸的狀態朝向沖頭的底部引導。

14、根據本公開的實施方式，沖裁裝置可以進一步包括電極板傳送裝置，該電極板傳送裝置可插入模和第一剝離器的被對準的開放的側部分中。

15、實施方式的方面還提供了一種制造用于二次電池的電極板的方法，該方法包括：在沖裁裝置的第一模具和第二模具之間對準基板，第一模具在基板被拉出的方向上具有一個開放的側部分；朝向第二模具降低第一模具以固定基板；通過沖裁基板來制作電極板；以及通過電極板傳送裝置將電極板傳送到后續工藝，電極板傳送裝置進入第一模具的一個開放的側部分。

16、根據本公開的實施方式，第一模具的一個開放的側部分可以平行于第一模具和第二模具之間的基板的傳送方向。

17、根據本公開的實施方式，在沖裁裝置的第一模具和第二模具之間對準基板可以包括：在從第一模具的封閉的側部分朝向第一模具的一個開放的側部分定向的方向上在第一模具和第二模具之間供應基板。

18、根據本公開的實施方式，在沖裁裝置的第一模具和第二模具之間對準基板可以包括對準基板使得沖裁裝置的沖壓區域中的切割線被連續地形成。

19、根據本公開的實施方式，朝向第二模具降低第一模具以固定基板可以包括：通過朝向第二模具降低第一模具，在包括模和第一剝離器的第一模具與包括沖頭和第二剝離器的第二模具之間固定基板；以及通過進入第一模具的一個開放的側部分的電極板傳送裝置向基板施加張力。

20、根據本公開的實施方式，通過沖裁基板來制作電極板可以包括：在基板被固定的狀態下一起降低模和第二剝離器以沖裁基板。

21、本公開的這些和其他方面和特征將在本公開的實施方式的以下描述中描述或?qū)谋竟_(kāi)的實施方式的以下描述中顯而易見。

技術特征：

1.一種用于二次電池電極板的沖裁裝置，所述沖裁裝置包括：

2.根據權利要求1所述的沖裁裝置，其中：

3.根據權利要求2所述的沖裁裝置，其中，所述模僅圍繞所述第一剝離器的所述第一水平部分、所述接線片部分、所述垂直部分和所述第二水平部分的外部部分。

4.根據權利要求3所述的沖裁裝置，其中，當在俯視圖中觀察時，所述沖頭具有封閉結構，當在所述俯視圖中觀察時，所述第一剝離器的所述第一水平部分和所述第二水平部分與所述沖頭的邊緣重疊。

5.根據權利要求4所述的沖裁裝置，其中，所述第二剝離器圍繞所述沖頭的外部部分。

6.根據權利要求1所述的沖裁裝置，其中，所述模和所述第一剝離器分別面對所述第二剝離器和所述沖頭。

7.根據權利要求6所述的沖裁裝置，其中：

8.根據權利要求1所述的沖裁裝置，其中，所述第一模具進一步包括：

9.根據權利要求8所述的沖裁裝置，其中，所述第二模具進一步包括：

10.根據權利要求9所述的沖裁裝置，進一步包括：

11.根據權利要求10所述的沖裁裝置，其中，所述主引導柱和所述子引導柱被配置為將所述第一模具朝向所述第二模具引導。

12.根據權利要求10所述的沖裁裝置，其中，所述子引導柱被配置為將所述模板和所述模從所述模和所述第一剝離器與所述第二剝離器和所述沖頭對準并且分別接觸的狀態朝向所述沖頭的底部引導。

13.根據權利要求10所述的沖裁裝置，其中，所述沖頭引導柱被配置為將所述第二剝離器從所述模和所述第一剝離器與所述第二剝離器和所述沖頭對準并且分別接觸的狀態朝向所述沖頭的底部引導。

14.根據權利要求1所述的沖裁裝置，進一步包括電極板傳送裝置，所述電極板傳送裝置可插入所述模和所述第一剝離器的被對準的所述開放的側部分中。

15.一種制造用于二次電池的電極板的方法，所述方法包括：

16.根據權利要求15所述的方法，其中，所述第一模具的所述一個開放的側部分平行于所述第一模具和所述第二模具之間的所述基板的傳送方向。

17.根據權利要求15所述的方法，其中，在所述沖裁裝置的所述第一模具和所述第二模具之間對準所述基板包括：在從所述第一模具的封閉的側部分朝向所述第一模具的所述一個開放的側部分定向的方向上在所述第一模具和所述第二模具之間供應所述基板。

18.根據權利要求17所述的方法，其中，在所述沖裁裝置的所述第一模具和所述第二模具之間對準所述基板包括對準所述基板使得所述沖裁裝置的沖壓區域中的切割線被連續地形成。

19.根據權利要求15所述的方法，其中，朝向所述第二模具降低所述第一模具以固定所述基板包括：

20.根據權利要求19所述的方法，其中，通過沖裁所述基板來制作所述電極板包括在所述基板被固定的狀態下一起降低所述模和所述第二剝離器以沖裁所述基板。

技術總結
提供了沖裁裝置和使用該沖裁裝置制造電極板的方法。用于二次電池電極板的沖裁裝置包括：第一模具，包括模和第一剝離器，所述模圍繞所述第一剝離器并且具有擁有一個開放的側部分的結構，并且所述第一剝離器具有擁有與模的所述一個開放的側部分對準的一個開放的側部分的結構；以及面對第一模具的第二模具，第二模具包括沖頭和第二剝離器，并且第一模具朝向第二模具可移動。

技術研發人員：裵泰煥
受保護的技術使用者：三星SDI株式會社
技術研發日：
技術公布日：2025/4/24
