本發明涉及門窗制作的，尤其涉及一種門窗制作用切割裝置及切割方法。

背景技術：

1、門窗制作用切割裝置，門窗按其所處的位置不同分為圍護構件或分隔構件，有不同的設計要求要分別具有保溫、隔熱、隔聲、防水、防火等功能，門和窗是建筑物圍護結構系統中重要的組成部分，且門窗又是建筑造型的重要組成部分，所以它們的形狀、尺寸、比例、排列、色彩、造型等對建筑的整體造型都要很大的影響，在門窗加工時需要根據尺寸進行板材的切割工作，因此用到板材切割機；板材切割機是一種用于將大尺寸的板材按照需要的尺寸和形狀進行精確切割的機械設備；現有的板材切割機的在進行切割時驅動電機在不斷的運作下自身會產生高溫，且?guī)?dòng)切割片進行切割時切割片處于高速旋轉切割狀態下也會產生高溫，兩者長期處于高溫下進行工作時不僅會增加驅動電機的損耗，降低驅動電機的使用壽命，過熱的切割片會變得鈍化，影響切割邊緣的平滑度和精度，導致切割片裂紋、變形或磨損加劇，縮短其使用壽命，過熱會產生有害煙霧和刺鼻氣味，影響工作環境空氣質量。

技術實現思路

1、本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、鑒于上述現有門窗制作用切割裝置存在的問題，提出了本發明。

3、因此，本發明目的是提供一種門窗制作用切割裝置，其目的在于：在驅動電機帶動切割片工作時對驅動電機和切割片進行降溫。

4、為解決上述技術問題，本發明提供如下技術方案：切割機構，其包括工作箱，所述工作箱內部的后側固定安裝有氣缸，所述氣缸的活塞端固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有切割片，所述工作箱的內部開設有配合切割片使用的切割槽；及，

5、降溫機構，所述降溫機構設置于所述切割機構的底部，所述降溫機構包括降溫箱，所述降溫箱固定安裝在工作箱內部的底部，所述降溫箱的底部為中空設置，所述降溫箱的頂部開設有移動槽，所述移動槽開設有三個且呈等距離分布，所述驅動電機的輸出端固定安裝有位于切割片右側的連接機構，所述降溫箱內部的右側固定安裝有回收機構。

6、作為本發明所述門窗制作用切割裝置的一種優選方案，其中：所述連接機構包括第一連接輪，所述第一連接輪固定安裝在驅動電機的輸出端，所述降溫箱底部的設置有第二連接輪，所述第一連接輪和第二連接輪通過皮帶傳動連接，所述第一連接輪的右側和左側均固定安裝有驅動組件。

7、作為本發明所述門窗制作用切割裝置的一種優選方案，其中：第一驅動組件包括驅動桿，所述驅動桿固定安裝在第二連接輪的左側和右側，所述驅動桿的另一端固定安裝有第一斜齒，所述第一斜齒的底部嚙合有第二斜齒，右側所述第二斜齒的頂部固定安裝有降溫部件，左側所述第二斜齒的頂部固定安裝有清理部件。

8、作為本發明所述門窗制作用切割裝置的一種優選方案，其中：所述降溫部件包括傳動桿，所述傳動桿固定安裝在右側所述第二斜齒的內部，所述傳動桿的頂部固定連接有葉輪，所述降溫箱的內部固定安裝有蓄水桶，所述葉輪位于蓄水桶的內部，所述蓄水桶頂部的右側連通有散熱環管，所述散熱環管纏繞在驅動電機的表面，所述驅動電機的表面固定安裝有限位環，所述限位環用于對散熱環管進行限位，所述散熱環管的另一端連通有降溫弧管，所述降溫弧管設置有兩個，所述切割片表面的底部位于降溫弧管的底部，所述降溫弧管的內側固定安裝有降溫噴頭，所述降溫噴頭設置有若干個且呈環形等距離分布，所述蓄水桶頂部的左側連通有塑料硬管，所述塑料硬管的另一端連通有清理噴頭。

9、作為本發明所述門窗制作用切割裝置的一種優選方案，其中：所述清理部件包括清理?xiàng)U，所述清理?xiàng)U固定安裝在左側所述第二斜齒的內部，所述清理?xiàng)U的頂部固定安裝有清理風扇，所述清理風扇通過框架固定安裝有斜筒，所述工作箱開設有配合清理?xiàng)U使用的清理槽，所述工作箱正面的頂部固定安裝有收集框。

10、作為本發明所述門窗制作用切割裝置的一種優選方案，其中：所述回收機構包括回收槽，所述回收槽開設在降溫箱頂部的右側，所述回收槽內部的左側固定安裝有過濾板，所述回收槽的右側滑動安裝有回收框，所述降溫箱內部前側的兩側均滑動安裝有清理浮板，所述清理浮板的頂部固定安裝有清理錐，所述清理錐設置有若干個且呈等距離分布，所述清理浮板前側的兩側均固定安裝有滑塊，所述降溫箱的內部開設有配合滑塊使用的滑槽，所述滑塊和滑槽滑動安裝，所述回收框內部的右側活動鑲嵌有過濾網，所述回收框內部的右側通過軟管連通有加注箱，所述加注箱的底部通過軟管與降溫箱相連通，頂部軟管的表面連通有單向閥，底部軟管的表面連通有閥門。

11、作為本發明所述門窗制作用切割裝置的一種優選方案，其中：所述移動槽內部的兩側均固定安裝有伸縮密封套，所述伸縮密封套的內側固定安裝有傳動塊，所述降溫弧管的底部與傳動塊固定安裝，所述傳動塊設置有若干個，且若干個傳動塊通過連接桿固定安裝，所述散熱環管、塑料硬管和清理?xiàng)U均貫穿傳動塊與傳動塊活動安裝，所述傳動塊的底部固定安裝有移動桿，所述第二連接輪的兩側活動安裝有限位架，所述限位架與移動桿的底端固定安裝。

12、作為本發明所述門窗制作用切割裝置的一種優選方案，其中：所述第二斜齒的底部通過軸銷活動安裝有移動塊，所述降溫箱的內部開設有配合移動塊使用的活動槽。

13、本發明的有益效果：通過散熱環管、降溫噴頭和清理噴頭對驅動電機和切割片進行降溫，再通過清理風扇和斜筒對切割產生的廢屑進行清理。

14、鑒于上述現有門窗制作用切割方法存在的問題，提出了本發明。

15、因此，本發明目的是提供一種門窗制作用切割方法，其目的在于：切割時對驅動電機和切割片進行降溫，且對切割廢屑進行吹走處理。

16、為解決上述技術問題，本發明提供如下技術方案：在驅動電機啟動時會帶動連接機構進行同步傳動，再使連接機構通過驅動組件帶動降溫部件對驅動電機和切割片進行降溫以及對切割片鋸片上殘留的廢屑進行清理，再使清理部件對切割產生廢屑進行清理，且回收機構能夠使水能夠不斷的循環利用。

17、作為本發明所述門窗制作用切割方法的一種優選方案，其中：使散熱環管能夠?qū)Ⅱ?qū)動電機表面的溫度帶走，再使降溫噴頭對切割鋸片進行降溫，再使清理噴頭能夠?qū)η懈钿徠忼X部位殘留的廢屑進行沖洗降溫，然后使過濾網對雜質進行過濾對水進行回收，使水能夠循環使用。

18、本發明的有益效果：通過散熱環管、降溫噴頭和清理噴頭對驅動電機和切割片進行降溫，再通過清理風扇和斜筒對切割產生的廢屑進行清理。

技術特征：

1.一種門窗制作用切割裝置，其特征在于：包括，

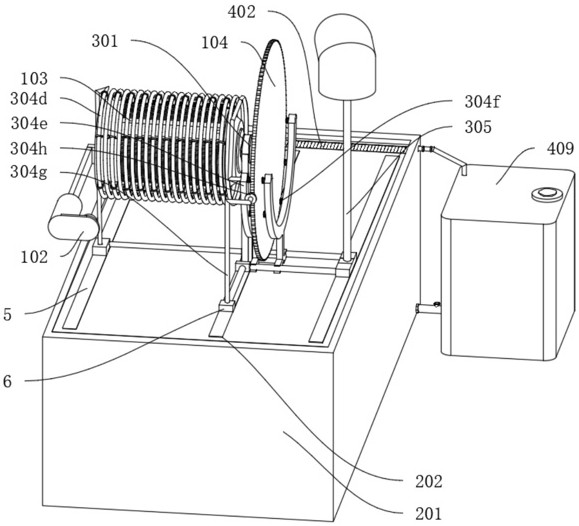

2.根據權利要求1所述的門窗制作用切割裝置，其特征在于：所述連接機構（300）包括第一連接輪（301），所述第一連接輪（301）固定安裝在驅動電機（103）的輸出端，所述降溫箱（201）底部的設置有第二連接輪（302），所述第一連接輪（301）和第二連接輪（302）通過皮帶傳動連接，所述第一連接輪（301）的右側和左側均固定安裝有驅動組件（303）。

3.根據權利要求1所述的門窗制作用切割裝置，其特征在于：第一驅動組件（303）包括驅動桿（303a），所述驅動桿（303a）固定安裝在第二連接輪（302）的左側和右側，所述驅動桿（303a）的另一端固定安裝有第一斜齒（303b），所述第一斜齒（303b）的底部嚙合有第二斜齒（303c），右側所述第二斜齒（303c）的頂部固定安裝有降溫部件（304），左側所述第二斜齒（303c）的頂部固定安裝有清理部件（305）。

4.根據權利要求3所述的門窗制作用切割裝置，其特征在于：所述降溫部件（304）包括傳動桿（304a），所述傳動桿（304a）固定安裝在右側所述第二斜齒（303c）的內部，所述傳動桿（304a）的頂部固定連接有葉輪（304b），所述降溫箱（201）的內部固定安裝有蓄水桶（304c），所述葉輪（304b）位于蓄水桶（304c）的內部，所述蓄水桶（304c）頂部的右側連通有散熱環管（304d），所述散熱環管（304d）纏繞在驅動電機（103）的表面，所述驅動電機（103）的表面固定安裝有限位環，所述限位環用于對散熱環管（304d）進行限位，所述散熱環管（304d）的另一端連通有降溫弧管（304e），所述降溫弧管（304e）設置有兩個，所述切割片（104）表面的底部位于降溫弧管（304e）的底部，所述降溫弧管（304e）的內側固定安裝有降溫噴頭（304f），所述降溫噴頭（304f）設置有若干個且呈環形等距離分布，所述蓄水桶（304c）頂部的左側連通有塑料硬管（304g），所述塑料硬管（304g）的另一端連通有清理噴頭（304h）。

5.根據權利要求2~4任一所述的門窗制作用切割裝置，其特征在于：所述清理部件（305）包括清理?xiàng)U（305a），所述清理?xiàng)U（305a）固定安裝在左側所述第二斜齒（303c）的內部，所述清理?xiàng)U（305a）的頂部固定安裝有清理風扇（305b），所述清理風扇（305b）通過框架固定安裝有斜筒（305c），所述工作箱（101）開設有配合清理?xiàng)U（305a）使用的清理槽（305d），所述工作箱（101）正面的頂部固定安裝有收集框（305e）。

6.根據權利要求1所述的門窗制作用切割裝置，其特征在于：所述回收機構（400）包括回收槽（401），所述回收槽（401）開設在降溫箱（201）頂部的右側，所述回收槽（401）內部的左側固定安裝有過濾板（402），所述回收槽（401）的右側滑動安裝有回收框（403），所述降溫箱（201）內部前側的兩側均滑動安裝有清理浮板（404），所述清理浮板（404）的頂部固定安裝有清理錐（405），所述清理錐（405）設置有若干個且呈等距離分布，所述清理浮板（404）前側的兩側均固定安裝有滑塊（406），所述降溫箱（201）的內部開設有配合滑塊（406）使用的滑槽（407），所述滑塊（406）和滑槽（407）滑動安裝，所述回收框（403）內部的右側活動鑲嵌有過濾網（408），所述回收框（403）內部的右側通過軟管連通有加注箱（409），所述加注箱（409）的底部通過軟管與降溫箱（201）相連通，頂部軟管的表面連通有單向閥，底部軟管的表面連通有閥門。

7.根據權利要求4所述的門窗制作用切割裝置，其特征在于：所述移動槽（202）內部的兩側均固定安裝有伸縮密封套（5），所述伸縮密封套（5）的內側固定安裝有傳動塊（6），所述降溫弧管（304e）的底部與傳動塊（6）固定安裝，所述傳動塊（6）設置有若干個，且若干個傳動塊（6）通過連接桿固定安裝，所述散熱環管（304d）、塑料硬管（304g）和清理?xiàng)U（305a）均貫穿傳動塊（6）與傳動塊（6）活動安裝，所述傳動塊（6）的底部固定安裝有移動桿（7），所述第二連接輪（302）的兩側活動安裝有限位架（8），所述限位架（8）與移動桿（7）的底端固定安裝。

8.根據權利要求5所述的門窗制作用切割裝置，其特征在于：所述第二斜齒（303c）的底部通過軸銷活動安裝有移動塊（9），所述降溫箱（201）的內部開設有配合移動塊（9）使用的活動槽（10）。

9.一種門窗制作用切割方法，其特征在于：包括權利要求1~8任一所述的門窗制作用切割裝置，還包括，

10.根據權利要求9所述的門窗制作用切割方法，其特征在于：包括，

技術總結
本發明涉及門窗切割的技術領域，尤其涉及一種門窗制作用切割裝置及切割方法，其包括切割機構，其包括工作箱，所述工作箱內部的后側固定安裝有氣缸，所述氣缸的活塞端固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有切割片，所述工作箱的內部開設有配合切割片使用的切割槽；降溫機構，所述降溫機構設置于所述切割機構的底部，所述降溫機構包括降溫箱，通過散熱環管、降溫噴頭和清理噴頭對驅動電機和切割片進行降溫，再通過清理風扇和斜筒對切割產生的廢屑進行清理。

技術研發人員：岳曉軍
受保護的技術使用者：山西鑫創永興玻璃有限公司
技術研發日：
技術公布日：2025/4/24
