本技術涉及電機殼加工，具體涉及一種電機殼加工工裝。

背景技術：

1、如圖1所示的電機殼，由于電機殼壁薄，使用傳統的虎鉗固定方式在加工過程中容易產生變形，如一種電機外殼加工用固定工裝，公開號為cn211916158u公開了包括底座、第一夾板、第二夾板和安裝座，所述底座的底部通過螺栓固定有安裝座；所述底座的上部焊接有固定板，且固定板上配合安裝有兩個螺紋轉桿，螺紋轉桿的一端均配合安裝在軸承內，軸承固定膠接在固定塊中，固定塊焊接在所述第一夾板上；所述第一夾板的對立端設置有第二夾板；所述第二夾板的一端側壁焊接有連接板，且連接板上插接設置有螺紋橫桿，螺紋橫桿的外部螺旋配合設置有緊固塊。通過可調整位置的第一夾板和第二夾板的設置，使兩者相互配合，方便的對電機外殼實現固定加工的目的，雖然能夠?qū)崿F(xiàn)固定加工的目的，但是會因?yàn)殡姍C(jī)殼壁薄，加工過程中產生變形，導致形位公差不能滿足技術要求，致使裝配后電機測試出現異響，為了防止加工變形，因此急需一種電機殼加工工裝來解決上述技術問題。

技術實現思路

1、為解決現有技術存在的上述技術問題或技術問題之一，本實用新型公開一種電機殼加工工裝，包括安裝臺，所述安裝臺的上方設有固定臺、貫穿孔和連接螺栓，所述安裝臺底部的4個角均設有支撐腿，所述固定臺螺接于安裝臺的頂面的中心，所述貫穿孔開設于固定臺的兩側，所述連接螺栓設于貫穿孔內，所述固定臺為凸柱形。

2、進一步的，所述安裝臺為矩形。

3、進一步的，所述支撐腿為l型。

4、進一步的，所述安裝臺的4個角和支撐腿的底部均設有沉頭螺孔，安裝臺通過沉頭螺孔和螺栓與支撐腿的頂部螺接，所述支撐腿的底部通過沉頭螺孔和螺栓與底部工作臺螺接。

5、進一步的，所述貫穿孔和連接螺栓均為6個。

6、進一步的，所述固定臺的大小與電機殼底部凹槽大小相同。

7、與現有技術相比，本實用新型取消了之前使用虎鉗裝夾方式，安裝更加方便，能夠有效防止了工件加工中變形問題，提高了電機測試通過率，減少了零件返修，節省了人工單件加工的時間。

技術特征：

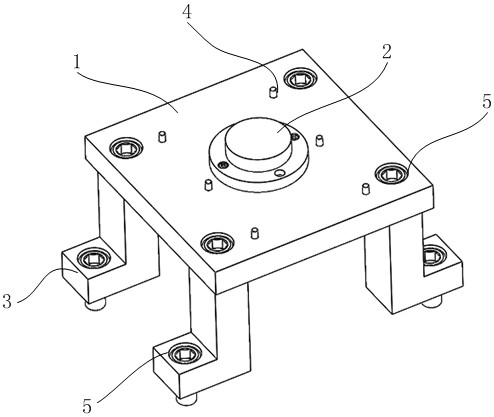

1.一種電機殼加工工裝，其特征在于，包括安裝臺（1），所述安裝臺（1）的上方設有固定臺（2）、貫穿孔和連接螺栓（4），所述安裝臺（1）底部的4個角均設有支撐腿（3），所述固定臺（2）螺接于安裝臺（1）的頂面的中心，所述貫穿孔開設于固定臺（2）的兩側，所述連接螺栓（4）設于貫穿孔內，所述固定臺（2）為凸柱形。

2.根據權利要求1所述的一種電機殼加工工裝，其特征在于，所述安裝臺（1）為矩形。

3.根據權利要求1所述的一種電機殼加工工裝，其特征在于，所述支撐腿（3）為l型。

4.根據權利要求1所述的一種電機殼加工工裝，其特征在于，所述安裝臺（1）的4個角和支撐腿（3）的底部均設有沉頭螺孔（5），安裝臺（1）通過沉頭螺孔（5）和螺栓與支撐腿（3）的頂部螺接，所述支撐腿（3）的底部通過沉頭螺孔（5）和螺栓與底部工作臺螺接。

5.根據權利要求1所述的一種電機殼加工工裝，其特征在于，所述貫穿孔和連接螺栓（4）均為6個。

6.根據權利要求1所述的一種電機殼加工工裝，其特征在于，所述固定臺（2）的大小與電機殼底部凹槽大小相同。

技術總結
本技術涉及電機殼加工技術領域，具體涉及一種電機殼加工工裝。包括安裝臺，所述安裝臺的上方設有固定臺、貫穿孔和連接螺栓，所述安裝臺底部的4個角均設有支撐腿，所述固定臺螺接于安裝臺的頂面的中心，所述貫穿孔開設于固定臺的兩側，所述連接螺栓設于貫穿孔內，所述固定臺為凸柱形。與現有技術相比，本技術取消了之前使用虎鉗裝夾方式，安裝更加方便，能夠有效防止了工件加工中變形問題，提高了電機測試通過率，減少了零件返修，節省了人工單件加工的時間。

技術研發人員：苑在鐸,任鵬,王淑珍,張強武,王允邵
受保護的技術使用者：煙臺艾創機器人科技有限公司
技術研發日：20240123
技術公布日：2025/3/20
