本技術涉及機器人領域，特別涉及一種巡檢消毒機器人。

背景技術：

1、在室內畜禽養殖中保持良好的養殖環境是養殖工作中的重中之重，以室內生豬及其他畜禽養殖來說對欄舍環境要求及其嚴苛，如今豬瘟雞瘟等瘟病肆虐，通風良好、干凈衛生的環境有助于畜禽成長及防止病菌滋生。為保持干凈的豬舍環境，養殖戶會定期對豬舍進行環境信息采集，清掃消毒作業，通過環境信息采集可以有效進行具有針對性的環境改良，通過消毒，可以將病原體消滅，防止傳染病和瘟疫的發生，有效的瘟病預警監測，可有效的將瘟病傳播扼殺。這些可以使室內畜禽減少患病的幾率，降低或挽回養殖戶的經濟損失，也為消費者提供優質肉類食材。

2、在室內欄籠養殖空間布局中，具有廊間空間狹窄，結構緊湊，電力配套單一的特點。為保持最適宜的養殖環境，室內會分布多組多類型傳感設備及通風保溫設備，因受緊湊結構及電力配套單一的影響，往往傳感設備不能安放于最佳位置，而且以區域劃分也降低了檢測精度。為防止病毒傳播，大部分采取噴藥消毒，用化學消毒藥劑按比例稀釋后對豬舍四壁及地面、飼槽等地方進行噴灑。噴灑消毒工作由于受到空間等因素的制約，多以人工為主。瘟病預警監測缺乏通用性群體檢測手段，往往通過人工抽樣觀測或檢測方式。使用人工消毒或監測瘟病預警就會帶來諸多問題，首先人工操作受到可負載的噴灑裝置的限制及人工體力的限制，作業效率低，勞動強度大，其次人是最直接的病毒攜帶載體，在人工噴灑消毒或檢疫時極容易造成人畜交叉感染的隱患，增加了瘟疫爆發的幾率。

技術實現思路

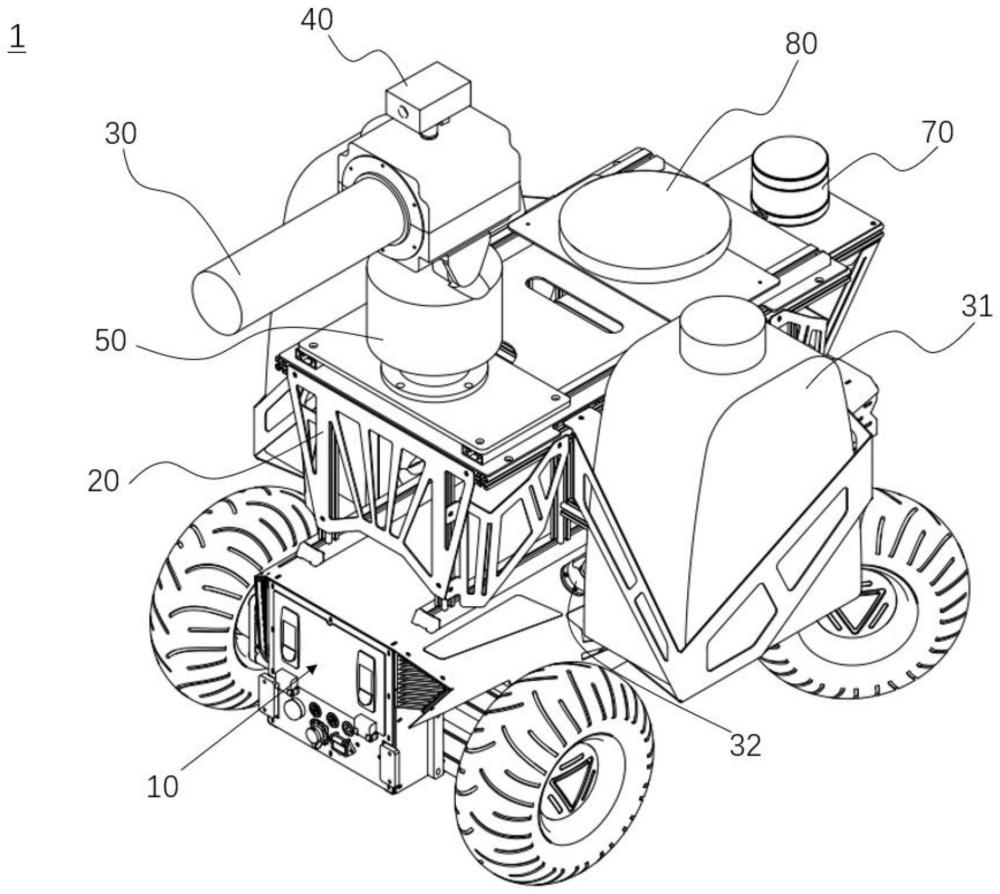

1、為了解決使用人工對室內欄籠養殖空間消毒帶來的作業效率低、人畜交叉感染的問題，本實用新型公開一種巡檢消毒機器人，包括：

2、運動裝置，包括電動底盤和與所述電動底盤連接的車輪；

3、機架，安裝在所述電動底盤上；

4、彌霧消殺裝置，用于噴灑消毒液，其中又包括：

5、彌霧噴灑器；

6、至少一儲藥桶，置于所述機架除頭部與尾部外的兩側之中至少一側；

7、至少一機械隔膜泵，安裝于所述儲藥桶底部?jī)?nèi)側的所述機架上，所述機械隔膜泵與所述儲藥桶和彌霧噴灑器連接；

8、瘟病預警裝置，包括熱紅外相機；

9、動作執行裝置，包括第一云臺；

10、控制裝置，安裝在所述機架內；其中，

11、所述電動底盤、彌霧噴灑器、機械隔膜泵、熱紅外相機和第一云臺分別與所述控制裝置連接；

12、所述第一云臺安裝于所述機架尾部上方，所述彌霧噴灑器沿電動底盤后退方向安裝于所述第一云臺上方，所述熱紅外相機安裝于所述彌霧噴灑器上方。

13、在本實用新型上述的巡檢消毒機器人一實施例中，所述電動底盤采用四輪阿克曼結構，進一步包括：

14、車架；

15、轉向機構，包括安裝在車架上的連桿前橋、前橋轉向機和伺服轉向電機，其中所述前橋轉向機與所述桿連桿前橋與伺服轉向電機連接，所述連桿前橋與所述車輪的兩個前車輪連接，通過所述伺服轉向電機的正向與反向轉動，調節所述前橋轉向機，使兩個前輪形成平行轉角；

16、兩個后橋同步伺服電機，分別通過行星減速機與所述車輪的兩個后輪連接。

17、在本實用新型上述的巡檢消毒機器人一實施例中，所述彌霧噴灑器采用雙增壓方式。

18、在本實用新型上述的巡檢消毒機器人一實施例中，所述采用雙增壓方式的彌霧噴灑器進一步包括：

19、多孔噴嘴；

20、噴灑筒；

21、高壓風機；其中，

22、所述噴灑筒沿電動底盤后退方向安裝于所述第一云臺上方，所述噴嘴位于噴灑筒內部，所述高壓風機安裝于噴灑筒尾部外側，所述多孔噴嘴通過管路與所述機械隔膜泵連接，高壓風機與所述控制裝置連接。

23、在本實用新型上述的巡檢消毒機器人一實施例中，所述動作執行裝置還包括：

24、第二云臺，安裝在所述彌霧噴灑器與熱紅外相機之間并與所述控制裝置連接；

25、第三云臺，安裝在所述機架正前方并與所述控制裝置連接。

26、在本實用新型上述的巡檢消毒機器人一實施例中，還包括環境感知裝置，其中又包括：

27、多環境信息采集器，無遮擋的安裝在所述機架上方，包括：

28、多孔洞防護罩；

29、位于所述多孔洞防護罩內的多個傳感器；

30、工業相機，安裝于所述第三云臺上，用于采集所述巡檢消毒機器人行進方向畫面。

31、在本實用新型上述的巡檢消毒機器人一實施例中，還包括路徑感知裝置，其中又包括：

32、多線激光雷達，安裝于所述機架頭部與所述控制裝置連接，用于對周邊障礙物及邊界墻進行檢測。

33、在本實用新型上述的巡檢消毒機器人一實施例中，所述控制裝置還包括安裝在所述機架尾部的無線通訊模塊，用于接收和/或發送控制及數據信號。

34、在本實用新型上述的巡檢消毒機器人一實施例中，還包括無線遙控裝置，與所述無線通訊模塊無線連接，用于對所述運動裝置、彌霧消殺裝置和動作執行裝置進行控制，所述無線遙控裝置具有最高控制權限。

35、本實用新型還公開一種巡檢消毒機器人控制平臺，其特征在于，包括遠程控制終端裝置，用于對如上述任一項所述的巡檢消毒機器人的所述彌霧消殺裝置、動作執行裝置進行控制，以及對所述瘟病預警裝置、環境感知裝置和路徑感知裝置所采集的數據進行存儲及顯示，其中遠程控制終端裝置又包括：

36、終端數據處理模塊；

37、顯示模塊，與所述終端數據處理模塊連接；

38、存儲模塊，與所述終端數據處理模塊連接；

39、無線數據傳輸模塊；其中，

40、所述終端數據處理模塊通過所述無線數據傳輸模塊與所述控制裝置的無線通訊模塊連接，所述無線連接使用網橋方式實現。

技術特征：

1.一種巡檢消毒機器人，其特征在于，包括：

2.如權利要求1所述的巡檢消毒機器人，其特征在于，所述電動底盤采用四輪阿克曼結構，進一步包括：

3.如權利要求1所述的巡檢消毒機器人，其特征在于，所述彌霧噴灑器采用雙增壓方式。

4.如權利要求3所述的巡檢消毒機器人，其特征在于，所述采用雙增壓方式的彌霧噴灑器進一步包括：

5.如權利要求1所述的巡檢消毒機器人，其特征在于，所述動作執行裝置還包括：

6.如權利要求5所述的巡檢消毒機器人，其特征在于，還包括環境感知裝置，其中又包括：

7.如權利要求6所述的巡檢消毒機器人，其特征在于，還包括路徑感知裝置，其中又包括：

8.如權利要求7所述的巡檢消毒機器人，其特征在于，所述控制裝置還包括安裝在所述機架尾部的無線通訊模塊，用于接收和/或發送控制及數據信號。

9.如權利要求8所述的巡檢消毒機器人，其特征在于，還包括無線遙控裝置，與所述無線通訊模塊無線連接，用于對所述運動裝置、彌霧消殺裝置和動作執行裝置進行控制，所述無線遙控裝置具有最高控制權限。

10.一種巡檢消毒機器人控制平臺，其特征在于，包括遠程控制終端裝置，用于對如權利要求1-9任一項所述的巡檢消毒機器人的所述彌霧消殺裝置、動作執行裝置進行控制，以及對所述瘟病預警裝置、環境感知裝置和路徑感知裝置所采集的數據進行存儲及顯示，其中遠程控制終端裝置又包括：

技術總結
本技術為一種巡檢消毒機器人及巡檢消毒機器人控制平臺，包括：運動裝置，包括電動底盤和與所述電動底盤連接的車輪；機架，安裝在所述電動底盤上；彌霧消殺裝置，用于噴灑消毒液，其中又包括：彌霧噴灑器；至少一儲藥桶，置于所述機架除頭部與尾部外的兩側之中至少一側；至少一機械隔膜泵，安裝于所述儲藥桶底部?jī)?nèi)側的所述機架上，所述機械隔膜泵與所述儲藥桶和彌霧噴灑器連接；瘟病預警裝置，包括熱紅外相機；動作執行裝置，包括第一云臺；控制裝置，安裝在所述機架內；其中，所述第一云臺安裝于所述機架尾部上方，所述彌霧噴灑器沿電動底盤后退方向安裝于所述第一云臺上方，所述熱紅外相機安裝于所述彌霧噴灑器上方。

技術研發人員：董鑫,趙博,偉利國,袁玉龍,周達,汪雅琪,李陽,安颯
受保護的技術使用者：中國農業機械化科學研究院集團有限公司
技術研發日：20240206
技術公布日：2025/4/24
