本技術涉及護欄安裝，尤其涉及一種玻璃護欄雙孔掛件。

背景技術：

1、玻璃護欄“7”字形掛件通常由高強度金屬材料制成，如不銹鋼或鋁合金等，具有良好的耐久性和承載能力。其設計能夠適用于不同規格和形狀的玻璃護欄，方便安裝和使用。

2、現有技術中的一些玻璃護欄掛件，多為單孔固定，當使用單孔螺絲固定時，所有的固定力和負載都集中在一個點上，這個點在薄壁立柱上產生的應力可能會超過材料的許用應力，導致立柱發生形變或破裂，在打螺絲固定掛件的時候，一定速度轉動的螺絲會帶動掛件發生輕微轉動，使掛件連接玻璃的一端發生角度偏移，工人一般會用扳手敲擊掛件，將掛件強行擺正，或者取下螺絲，重新對準在打螺絲，這樣不僅浪費時間，還對掛件、立柱和螺絲都有損壞，導致護欄壽命不長，故而提出一種玻璃護欄雙孔掛件來解決上述問題。

技術實現思路

1、本實用新型提供了一種玻璃護欄雙孔掛件，包括立柱和掛件本體，所述掛件本體設置于所述立柱的外側，所述掛件本體分為前連接端和側連接端，所述前連接端上套設有定位框，所述定位框的內部滑動設置有一端延伸至其外側的定位板，所述定位框的內部設置有驅動組件，并驅動所述定位板與所述立柱的外側貼合，所述定位框的后側設置有把手，所述側連接端上開設有兩個螺孔，所述前連接端上開設有安裝孔，所述把手的內部設置有固定塊，所述固定塊的一端延伸至所述安裝孔內。

2、優選的，所述驅動組件包括螺紋桿、移動塊和旋鈕，所述螺紋桿的一端與所述定位框后側壁轉動連接，且另一端延伸至所述定位框的前側，所述旋鈕設置于所螺紋桿上，所述移動塊與所述螺紋桿螺紋連接，所述定位板與所述移動塊相連接。

3、優選的，所述移動塊的頂端連接有一端延伸至所述定位框頂部的指示桿，所述定位框的頂端設有刻度。

4、優選的，所述固定塊的尺寸與所述安裝孔的尺寸大小相適配，所述把手的內部開設有移動槽，所述固定塊的后側連接有滑動板，所述滑動板的后側連接有一端延伸至所述把手后側的連接桿，所述連接桿的后側連接有拉板，所述連接桿上套設有彈簧，所述彈簧的兩端分別與所述滑動板和所述移動槽的后側壁相連接。

5、優選的，所述側連接端上設置有兩個螺絲，兩個所述螺絲分別貫穿于兩個所述螺孔，并與所述立柱螺紋連接。

6、與現有技術相比，本實用新型的有益效果如下：

7、通過增大掛件本體側連接端的面積，開設兩個螺孔與立柱連接，可以增大受力面積，能夠適合薄壁的立柱，雙螺孔方便定位，通過在掛件本體前連接端上設置把手和定位框，在把手內設置有固定塊卡入安裝孔內，使把手和定位框在掛件本體上固定，在定位框內部設置定位板，通過驅動組件驅動定位板與立柱前側或后側緊密貼合，擰螺絲時定位板將立柱抵住，可以放置在擰第一顆螺絲時掛件隨著螺絲轉動而輕微轉動，減少了后期調整的時間，減少了安裝誤差和掛件損壞。

技術特征：

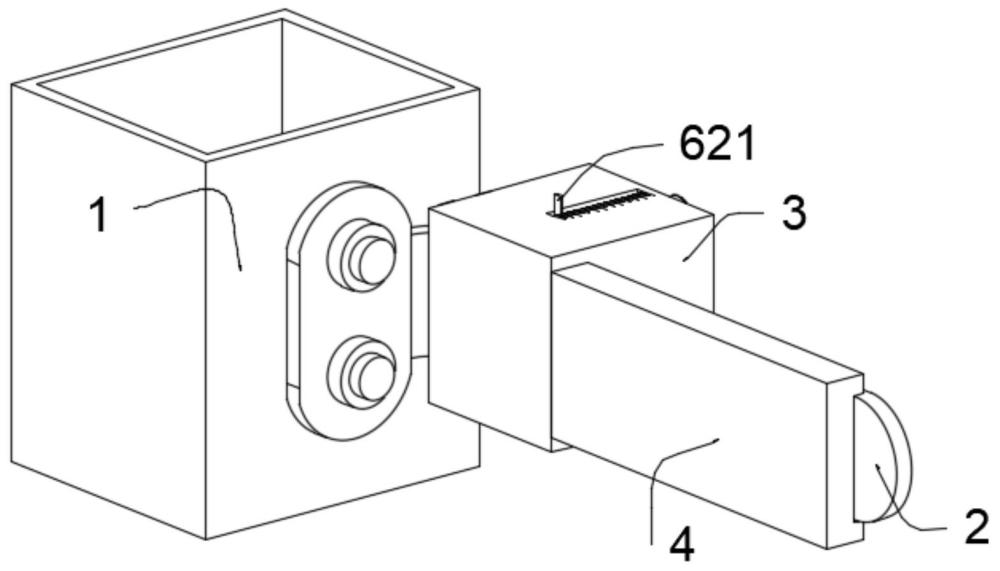

1.一種玻璃護欄雙孔掛件，其特征在于，包括立柱（1）和掛件本體（2），所述掛件本體（2）設置于所述立柱（1）的外側，所述掛件本體（2）分為前連接端和側連接端，所述前連接端上套設有定位框（3），所述定位框（3）的內部滑動設置有一端延伸至其外側的定位板（5），所述定位框（3）的內部設置有驅動組件（6），并驅動所述定位板（5）與所述立柱（1）的外側貼合，所述定位框（3）的后側設置有把手（4），所述側連接端上開設有兩個螺孔，所述前連接端上開設有安裝孔（21），所述把手（4）的內部設置有固定塊（7），所述固定塊（7）的一端延伸至所述安裝孔（21）內。

2.根據權利要求1所述的一種玻璃護欄雙孔掛件，其特征在于，所述驅動組件（6）包括螺紋桿（61）、移動塊（62）和旋鈕（63），所述螺紋桿（61）的一端與所述定位框（3）后側壁轉動連接，且另一端延伸至所述定位框（3）的前側，所述旋鈕（63）設置于所螺紋桿（61）上，所述移動塊（62）與所述螺紋桿（61）螺紋連接，所述定位板（5）與所述移動塊（62）相連接。

3.根據權利要求2所述的一種玻璃護欄雙孔掛件，其特征在于，所述移動塊（62）的頂端連接有一端延伸至所述定位框（3）頂部的指示桿（621），所述定位框（3）的頂端設有刻度。

4.根據權利要求1所述的一種玻璃護欄雙孔掛件，其特征在于，所述固定塊（7）的尺寸與所述安裝孔（21）的尺寸大小相適配，所述把手（4）的內部開設有移動槽，所述固定塊（7）的后側連接有滑動板（71），所述滑動板（71）的后側連接有一端延伸至所述把手（4）后側的連接桿（72），所述連接桿的后側連接有拉板（73），所述連接桿（72）上套設有彈簧（74），所述彈簧（74）的兩端分別與所述滑動板（71）和所述移動槽的后側壁相連接。

5.根據權利要求1所述的一種玻璃護欄雙孔掛件，其特征在于，所述側連接端上設置有兩個螺絲，兩個所述螺絲分別貫穿于兩根所述螺孔，并與所述立柱（1）螺紋連接。

技術總結
本技術公開了一種玻璃護欄雙孔掛件，包括立柱和掛件本體，所述掛件本體設置于所述立柱的外側，所述掛件本體分為前連接端和側連接端，所述前連接端上套設有定位框。本技術通過增大掛件本體側連接端的面積，開設兩個螺孔與立柱連接，可以增大受力面積，能夠適合薄壁的立柱，雙螺孔方便定位，通過在掛件本體前連接端上設置把手和定位框，在把手內設置有固定塊卡入安裝孔內，使把手和定位框在掛件本體上固定，在定位框內部設置定位板，通過驅動組件驅動定位板與立柱前側或后側緊密貼合，擰螺絲時定位板將立柱抵住，可以放置在擰第一顆螺絲時掛件隨著螺絲轉動而輕微轉動，減少了后期調整的時間，減少了安裝誤差和掛件損壞。

技術研發人員：付勤
受保護的技術使用者：湖北長永建材有限公司
技術研發日：20240131
技術公布日：2025/4/24
