本技術涉及機器人操作，具體為一種操作范圍限位裝置。

背景技術：

1、工業機器人是廣泛用于工業領域的多關節機械手或多自由度的機器裝置，具有一定的自動性，可依靠自身的動力能源和控制能力實現各種工業加工制造功能，因此被廣泛應用于電子、物流、化工等各個工業領域之中，然而工業機器人是通過預先設定的程序代碼自動運行，并根據設定的轉動幅度以及關節動作來對加工的物品進行操作，無論是系統程序的紊亂出錯還是連接硬件方面的損耗，都有可能會導致工業機器人出現超出設定范圍的動作，例如在程序故障時，工業機器人可能會出現關節亂動以及轉動方向不受控制等情況，因此需要借助操作范圍限位裝置對機器人的運動幅度進行機械限定，從而避免在機械故障時對工人或其他產品設備造成損傷的情況。

2、經檢索，根據中國專利公開號為cn219617817u的實用新型專利中公開了一種工業機器人最大操作范圍限位裝置，該實用新型專利中的工業機器人最大操作范圍限位裝置是通過調節螺桿可對滑桿和限位桿的位置進行調節，進而調整轉臺轉動時的限位幅度，但是該操作范圍限位裝置僅僅通過限位桿與轉臺結構接觸相抵來實現轉臺轉動幅度的限位，并通過壓縮彈簧保證限位桿具有一定伸縮活動范圍，當轉臺的轉動幅度過大時，會過度擠壓壓縮彈簧從而使限位桿脫離與轉臺的接觸面，從而失去限位效果，因此該工業機器人最大操作范圍限位裝置在限位結構上還有待進一步改進，故而提出一種操作范圍限位裝置。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種操作范圍限位裝置，具備與機器人結構穩定卡緊限位的優點，解決了上述背景技術中工業機器人最大操作范圍限位裝置的限位桿擠壓過度后，壓縮彈簧帶動限位桿回縮從而導致限位桿脫離與轉臺的接觸面，進而失去限位效果的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種操作范圍限位裝置，包括安裝座，所述安裝座的頂部活動安裝有旋轉臺，所述旋轉臺的頂部固定安裝有機器人本體，所述安裝座的底部設置有移動限位結構；

3、所述移動限位結構包括滑軌座、移動座、減速電機、偏心輪、連動桿、限位板、鋸齒弧板、阻尼器和橡膠墊，所述安裝座的底部設置有滑軌座，所述滑軌座的內側滑動連接有移動座，所述滑軌座的內底壁固定安裝有減速電機，所述滑軌座的內底壁轉動連接有偏心輪，所述偏心輪的頂部轉動連接有連動桿，所述滑軌座的頂部滑動連接有限位板，所述限位板的右側固定連接有鋸齒弧板，所述限位板的外部設置有阻尼器，所述阻尼器的右側固定連接有橡膠墊。

4、進一步，所述機器人本體包括機械臂和氣動械爪，所述氣動械爪的左側與機械臂的頂部活動連接，所述移動座的頂部開設有安裝槽，所述安裝座的底部通過螺栓與安裝槽的內側卡接，所述滑軌座的內側開設有電動滑槽，所述電動滑槽為工字形結構，所述移動座的底部與電動滑槽的內側滑動連接。

5、進一步，所述滑軌座的內底壁轉動連接有雙頭帶輪，所述減速電機的輸出端與雙頭帶輪的頂部固定連接，所述偏心輪的數量為兩個，其中一個所述偏心輪的底部固定連接有第一帶輪，所述第一帶輪通過一號皮帶與雙頭帶輪的底部傳動連接。

6、進一步，所述滑軌座的內底壁轉動連接有主齒輪，所述主齒輪的頂部固定連接有第二帶輪，第二帶輪通過二號皮帶與雙頭帶輪的頂部傳動連接，另外一個所述偏心輪的底部轉動連接有副齒輪，所述主齒輪的齒圈外側與副齒輪的齒圈外側嚙合。

7、進一步，所述連動桿與限位板的數量均為兩個，兩個所述連動桿的其中一端分別與兩個偏心輪的頂部轉動連接，且兩個連動桿的另外一端分別與兩個限位板的底部轉動連接，所述滑軌座的頂部開設有數量為兩個的滑槽，每個所述滑槽的內側均固定連接有數量為兩個的絲桿，兩個所述限位板的底部分別與四個絲桿的外部滑動連接。

8、進一步，所述鋸齒弧板的數量為兩個，兩個所述鋸齒弧板的內側均設置有第一鋸齒層，所述旋轉臺的外側設置有第二鋸齒層，每個所述鋸齒弧板的內徑均大于旋轉臺的外徑。

9、進一步，兩個所述限位板的相背一側均固定連接有安裝塊，兩個所述安裝塊的右側均開設有數量為兩個的插槽，所述阻尼器與橡膠墊的數量均為兩個，兩個所述阻尼器的左側分別與兩個插槽的內部固定連接。

10、有益效果

11、與現有技術相比，本申請的技術方案具備以下有益效果：

12、該操作范圍限位裝置，將安裝座與移動座通過螺栓連接，使移動座帶動機器人本體結構在滑軌座的電動滑槽中滑動，保證機器人本體具有一定的移動范圍，當旋轉臺進入與限位板的接觸范圍后，旋轉臺上的第二鋸齒層會與鋸齒弧板內側的第二鋸齒層相互嚙合，從而對旋轉臺的轉動范圍進行限位，同時通過減速電機驅動偏心輪，能夠調節限位板左右距離，移動座通過阻尼器和橡膠墊與限位板接觸，進而對機器人本體的移動范圍進行限位。

技術特征：

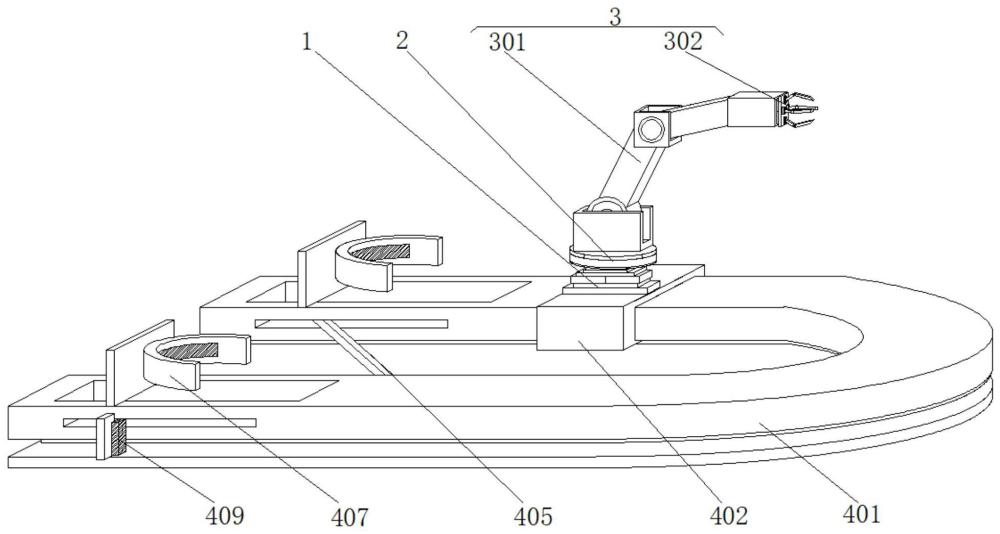

1.一種操作范圍限位裝置，包括安裝座(1)，其特征在于：所述安裝座(1)的頂部活動安裝有旋轉臺(2)，所述旋轉臺(2)的頂部固定安裝有機器人本體(3)，所述安裝座(1)的底部設置有移動限位結構(4)；

2.根據權利要求1所述的一種操作范圍限位裝置，其特征在于：所述機器人本體(3)包括機械臂(301)和氣動械爪(302)，所述氣動械爪(302)的左側與機械臂(301)的頂部活動連接，所述移動座(402)的頂部開設有安裝槽，所述安裝座(1)的底部通過螺栓與安裝槽的內側卡接，所述滑軌座(401)的內側開設有電動滑槽，所述電動滑槽為工字形結構，所述移動座(402)的底部與電動滑槽的內側滑動連接。

3.根據權利要求1所述的一種操作范圍限位裝置，其特征在于：所述滑軌座(401)的內底壁轉動連接有雙頭帶輪，所述減速電機(403)的輸出端與雙頭帶輪的頂部固定連接，所述偏心輪(404)的數量為兩個，其中一個所述偏心輪(404)的底部固定連接有第一帶輪，所述第一帶輪通過一號皮帶與雙頭帶輪的底部傳動連接。

4.根據權利要求3所述的一種操作范圍限位裝置，其特征在于：所述滑軌座(401)的內底壁轉動連接有主齒輪，所述主齒輪的頂部固定連接有第二帶輪，第二帶輪通過二號皮帶與雙頭帶輪的頂部傳動連接，另外一個所述偏心輪(404)的底部轉動連接有副齒輪，所述主齒輪的齒圈外側與副齒輪的齒圈外側嚙合。

5.根據權利要求1所述的一種操作范圍限位裝置，其特征在于：所述連動桿(405)與限位板(406)的數量均為兩個，兩個所述連動桿(405)的其中一端分別與兩個偏心輪(404)的頂部轉動連接，且兩個連動桿(405)的另外一端分別與兩個限位板(406)的底部轉動連接，所述滑軌座(401)的頂部開設有數量為兩個的滑槽，每個所述滑槽的內側均固定連接有數量為兩個的絲桿，兩個所述限位板(406)的底部分別與四個絲桿的外部滑動連接。

6.根據權利要求1所述的一種操作范圍限位裝置，其特征在于：所述鋸齒弧板(407)的數量為兩個，兩個所述鋸齒弧板(407)的內側均設置有第一鋸齒層，所述旋轉臺(2)的外側設置有第二鋸齒層，每個所述鋸齒弧板(407)的內徑均大于旋轉臺(2)的外徑。

7.根據權利要求1所述的一種操作范圍限位裝置，其特征在于：兩個所述限位板(406)的相背一側均固定連接有安裝塊，兩個所述安裝塊的右側均開設有數量為兩個的插槽，所述阻尼器(408)與橡膠墊(409)的數量均為兩個，兩個所述阻尼器(408)的左側分別與兩個插槽的內部固定連接。

技術總結
本技術涉及機器人操作技術領域，具體為一種操作范圍限位裝置，包括安裝座，所述滑軌座的內側滑動連接有移動座，所述偏心輪的頂部轉動連接有連動桿，所述限位板的右側固定連接有鋸齒弧板，所述阻尼器的右側固定連接有橡膠墊。該操作范圍限位裝置，利用移動座帶動機器人本體結構在滑軌座的電動滑槽中滑動，保證機器人本體具有一定的移動范圍，當旋轉臺進入與限位板的接觸范圍后，旋轉臺上的第二鋸齒層會與鋸齒弧板內側的第二鋸齒層相互嚙合，從而對旋轉臺的轉動范圍進行限位，同時通過減速電機驅動偏心輪，能夠調節限位板左右距離，移動座通過阻尼器和橡膠墊與限位板接觸，進而對機器人本體的移動范圍進行限位。

技術研發人員：劉雅瓊,張永彬
受保護的技術使用者：武暢工業自動化技術（上海）有限公司
技術研發日：20240426
技術公布日：2025/4/28
