本技術屬于采煤機，具體地涉及一種大扭矩力矩倍增系統以及包含該大扭矩力矩倍增系統的采煤機專用力矩扳手。

背景技術：

1、力矩扳手又叫扭矩扳手、扭矩可調扳手，是扳手的一種。任一規格力矩扳手均會設置力矩上限值，超過此規格力矩上限則需要更換更高一檔才能滿足工作需求。

2、采煤機已成為被廣泛應用的礦山開采工具，它主要包括搖臂以及固定于搖臂端部的行星頭；行星頭通過多個螺栓螺母組件固定在搖臂端部的外殼上，在外側的周側壁上向內凹陷設有多個容納槽，用于容納螺栓螺母組件。這就導致螺母組件的容納空間較為狹小，在拆裝時需要通過人力操作的力矩扳手進行緊固或拆卸。

3、進一步，當采煤機的規格更大時，螺栓螺母組件的規格勢必需要加大，導致需要的緊固力矩也加大，而現有的力矩扳手將無法滿足條件。若更換新的力矩扳手，一方面增加成本，另一方面原有的力矩扳手已適用大部分生產場景，替換新的力矩扳手，將導致資源浪費。

技術實現思路

1、本實用新型是為了解決上述問題而進行的，目的在于提供一種大扭矩力矩倍增系統以及包含該大扭矩力矩倍增系統的采煤機專用力矩扳手，解決了現有技術中采煤機用的力矩扳手因力矩上限而導致使用場景受限問題，在不更換當前力矩扳手的前提下實現力矩倍增，節約資源，降低成本。

2、本實用新型提供了一種大扭矩力矩倍增系統，用于拆裝采煤機上的螺栓螺母組件，其連接于與所述采煤機相匹配的力矩扳手，用于倍增所述力矩扳手的力矩，所述采煤機包括搖臂以及通過多個所述螺栓螺母組件固定于所述搖臂的端部的行星頭，所述螺母沿所述行星頭的中心軸方向位于所述搖臂向內凹陷的容納槽內，所述容納槽的開口方向與所述中心軸方向相垂直，所述大扭矩力矩倍增系統包括：

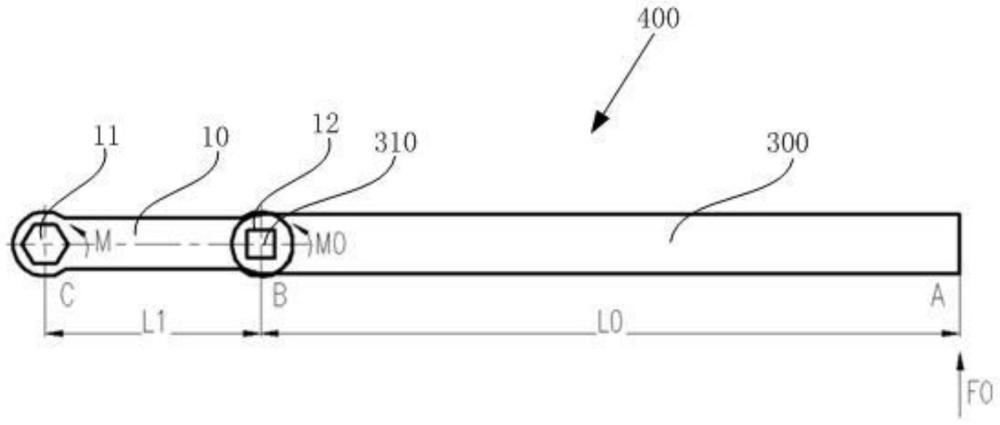

3、過渡板，與所述容納槽相匹配設置，一端具有與所述螺母相適配的配合結構，且另一端具有與所述力矩扳手的方形頭相配合連接的連接孔。

4、較佳地，所述過渡板沿所述力矩扳手的長度方向延伸設置，所述配合結構和/或所述連接孔設于所述過渡板的平面內對應的端部位置上。

5、較佳地，所述連接孔呈方形，套設于所述方形頭上；和/或，所述連接孔與所述方形頭之間為間隙配合。

6、較佳地，所述配合結構的厚度方向的尺寸小于所述容納槽的高度，或，所述配合結構的厚度與所述螺母相適配。

7、較佳地，所述配合結構為設于所述過渡板的端部區域內的六邊形孔或為朝向所述螺母設有開口的開口槽，所述開口槽的兩側壁與所述螺母的對應側壁相貼合。

8、較佳地，所述過渡板的長度與所述力矩扳手的力臂大小呈正比設置。

9、較佳地，所述過渡板的長度可調節設置。

10、另外，本實用新型還提供了一種采煤機專用力矩扳手，用于拆裝采煤機上的螺栓螺母組件，所述采煤機包括搖臂以及通過多個所述螺栓螺母組件固定于所述搖臂的端部的行星頭，所述螺栓沿所述行星頭的中心軸方向位于所述搖臂向內凹陷的容納槽內，所述容納槽的開口方向與所述中心軸方向相垂直，所述采煤機專用力矩扳手包括上述任意方案所述的大扭矩力矩倍增系統。

11、根據本實用新型所涉及的大扭矩力矩倍增系統以及采煤機專用力矩扳手，通過分析力矩組成發現力矩由力和力臂構成，在不更換現有力矩扳手條件下調整力臂則成為快速實現力矩倍增的可能途徑；針對采煤機上專用的作用于固定行星頭的螺母的力矩扳手，在需要超出現有力矩扳手的力矩范圍的力矩時，通過增加過渡板使其一端與螺母相固定并且另一端與現有的力矩扳手相配合，即可實現力矩倍增，解決了現有技術中采煤機用的力矩扳手因力矩上限而導致使用場景受限問題，節約資源，降低成本。

技術特征：

1.一種大扭矩力矩倍增系統，用于拆裝采煤機上的螺栓螺母組件，其連接于與所述采煤機相匹配的力矩扳手，用于倍增所述力矩扳手的力矩，所述采煤機包括搖臂以及通過多個所述螺栓螺母組件固定于所述搖臂的端部的行星頭，所述螺母沿所述行星頭的中心軸方向位于所述搖臂向內凹陷的容納槽內，所述容納槽的開口方向與所述中心軸方向相垂直，其特征在于，所述大扭矩力矩倍增系統包括：

2.如權利要求1所述的大扭矩力矩倍增系統，其特征在于，所述過渡板沿所述力矩扳手的長度方向延伸設置，所述配合結構和/或所述連接孔設于所述過渡板的平面內對應的端部位置上。

3.如權利要求1所述的大扭矩力矩倍增系統，其特征在于，所述連接孔呈方形，套設于所述方形頭上；和/或，所述連接孔與所述方形頭之間為間隙配合。

4.如權利要求1所述的大扭矩力矩倍增系統，其特征在于，所述配合結構的厚度方向的尺寸小于所述容納槽的高度，或，所述配合結構的厚度與所述螺母相適配。

5.如權利要求1所述的大扭矩力矩倍增系統，其特征在于，所述配合結構為設于所述過渡板的端部區域內的六邊形孔或為朝向所述螺母設有開口的開口槽，所述開口槽的兩側壁與所述螺母的對應側壁相貼合。

6.如權利要求1所述的大扭矩力矩倍增系統，其特征在于，所述過渡板的長度與所述力矩扳手的力臂大小呈正比設置。

7.如權利要求1所述的大扭矩力矩倍增系統，其特征在于，所述過渡板的長度可調節設置。

8.一種采煤機專用力矩扳手，用于拆裝采煤機上的螺栓螺母組件，所述采煤機包括搖臂以及通過多個所述螺栓螺母組件固定于所述搖臂的端部的行星頭，所述螺栓沿所述行星頭的中心軸方向位于所述搖臂向內凹陷的容納槽內，所述容納槽的開口方向與所述中心軸方向相垂直，其特征在于，所述采煤機專用力矩扳手包括上述權利要求1至權利要求7中任一項所述的大扭矩力矩倍增系統。

技術總結
本技術公開了一種大扭矩力矩倍增系統以及采煤機專用力矩扳手，采煤機包括搖臂以及通過多個螺栓螺母組件固定于搖臂的端部的行星頭，螺母沿行星頭的中心軸方向位于搖臂向內凹陷的容納槽內，容納槽的開口方向與中心軸方向相垂直，大扭矩力矩倍增系統包括：過渡板，與容納槽相匹配設置，一端具有與螺母相適配的配合結構，且另一端具有與力矩扳手的方形頭相配合連接的連接孔；通過增加過渡板使其一端與螺母相固定并且另一端與現有的力矩扳手相配合，即可實現力矩倍增，解決了現有技術中采煤機用的力矩扳手因力矩上限而導致使用場景受限問題，節約資源，降低成本。

技術研發人員：李輝,董超,王廣,顧恩洋,闞錦彪,楊貴城,全保朝,楊光,張凌風
受保護的技術使用者：天地上海采掘裝備科技有限公司
技術研發日：20240402
技術公布日：2025/4/28
