本技術涉及火爐桌加工，具體為一種火爐桌加工用高效定位設備。

背景技術：

1、火爐桌是一種帶有加熱設備的餐桌，通常用于火鍋餐飲企業，因此在進行火爐桌加工過程中對板材加工時，會需要用到高效定位設備。

2、現有的高效定位設備在使用過程中，不具備輔助承托功能，不能在使用過程中進行輔助承托處理，導致在上述情況發生時較長的板材在定位時中部會出現下墜變彎，從而會對整體的加工精度造成一定的影響，彎曲嚴重還需要停機處理，還會導致整體加工效率降低。

3、為了解決以上的技術問題，為此我們設計出一種火爐桌加工用高效定位設備。

技術實現思路

1、本實用新型的目的在于提供一種火爐桌加工用高效定位設備，具備能夠在定位較大的板材時進行托舉防止變彎，以及能夠對不同尺寸的火爐桌板材進行定位的優點，解決了現有的高效定位設備在使用過程中，不具備進行輔助承托處理，同時不具備便捷調節功能的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種火爐桌加工用高效定位設備，包括基板，所述基板頂部的前側和后側均固定連接有輔助承托機構，所述輔助承托機構包括l形板，所述l形板相反的一側均固定連接有電推桿，所述基板的頂部固定連接有便捷調節機構，所述便捷調節機構包括直線電機，所述基板頂部的右側固定連接有平臺板，所述平臺板的頂部固定連接有安裝角板，所述安裝角板的左側固定連接有條板，所述條板頂部的前側和后側均固定連接有液壓桿，所述安裝角板的頂部固定連接有電磁吸盤，所述基板頂部的右側設置有控制器。

3、優選的，所述l形板的底部均與基板固定連接，所述電推桿的輸出端均貫穿l形板并固定連接有臺架，所述臺架相反一側的兩側均固定連接有導桿，所述導桿相反的一端均與l形板貫穿滑動連接，所述臺架頂部的兩側均通過螺栓連接有承托板，所述臺架的頂部開設有調節孔，所述l形板后側的兩側均固定連接有強化板，所述控制器的輸出端與電推桿單向電連接。

4、優選的，所述直線電機的底部與基板固定連接，所述直線電機頂部的左側貫穿螺紋連接有移動座，所述移動座的頂部固定連接有安裝方板，所述安裝方板的頂部固定連接有底座，所述底座的頂部通過螺栓連接有c形板，所述控制器的輸出端與直線電機單向電連接。

5、優選的，所述液壓桿的輸出端貫穿條板并固定連接有第一壓板，所述控制器的輸出端分別與液壓桿和電磁吸盤單向電連接。

6、優選的，所述c形板的頂部貫穿滑動連接有拉桿，所述拉桿的底部固定連接有第二壓板，所述第二壓板頂部的前側和后側均固定連接有彈簧。

7、優選的，所述基板底部的四角均通過螺栓連接有腳柱，所述基板頂部左側的前側和后側均固定連接有工具盒。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過l形板、電推桿、臺架、導桿和承托板的配合，具備輔助承托功能，首先通過控制器啟動l形板上的電推桿，電推桿運行會分別通過臺架推動兩組承托板移動，等待放置板材即可，此機構可以有效的進行輔助承托處理，從而避免較長的板材在定位時中部會下墜變彎，防止整體的加工精度受到影響，保證加工效率。

10、2、本實用新型通過直線電機、移動座、安裝方板、底座和c形板的配合，具備便捷調節功能，首先通過控制器啟動直線電機，直線電機運行通過移動座帶動安裝方板移動，安裝方板移動時通過底座和c形板推動板材進行定位，此機構可以有效的進行便捷調節處理，從而能夠使本裝置能夠適用于不同尺寸的板材進行定位，同時也減輕工作人員的工作強度。

技術特征：

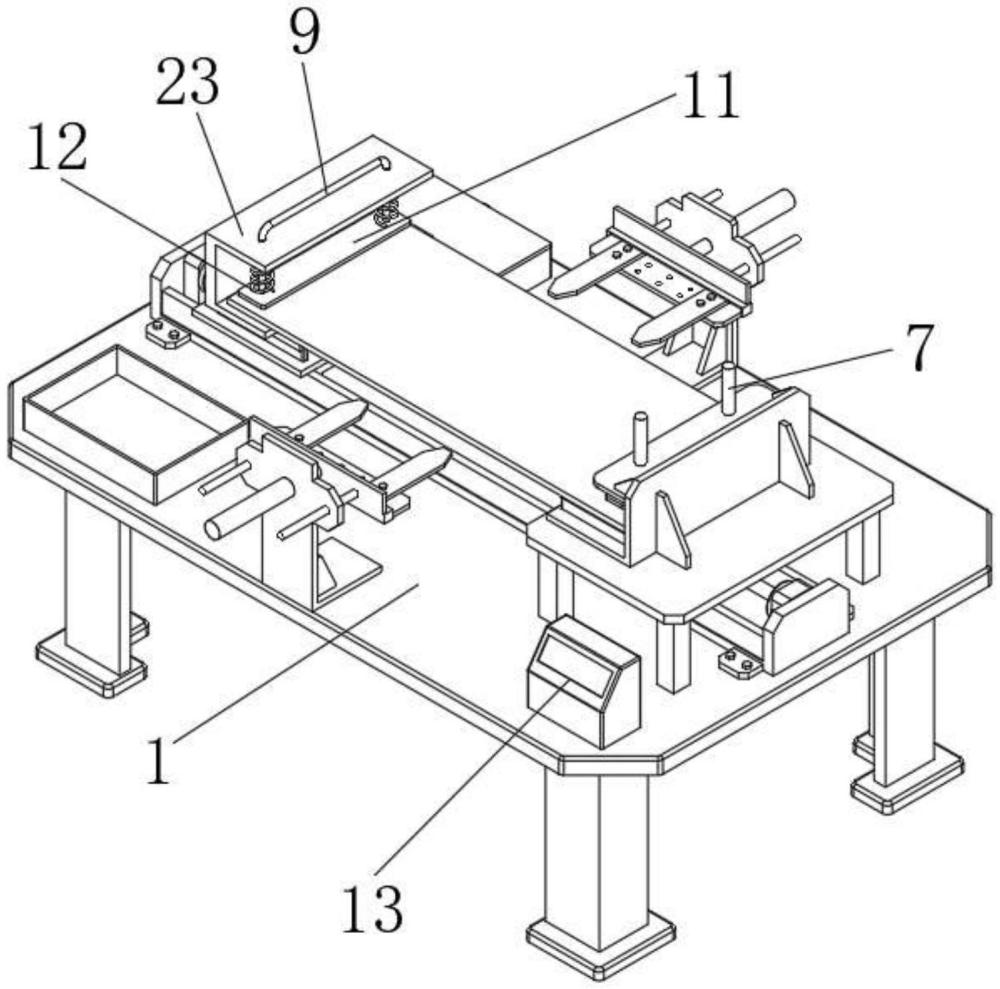

1.一種火爐桌加工用高效定位設備，包括基板(1)，其特征在于：所述基板(1)頂部的前側和后側均固定連接有輔助承托機構(2)，所述輔助承托機構(2)包括l形板(14)，所述l形板(14)相反的一側均固定連接有電推桿(15)，所述基板(1)的頂部固定連接有便捷調節機構(3)，所述便捷調節機構(3)包括直線電機(19)，所述基板(1)頂部的右側固定連接有平臺板(4)，所述平臺板(4)的頂部固定連接有安裝角板(5)，所述安裝角板(5)的左側固定連接有條板(6)，所述條板(6)頂部的前側和后側均固定連接有液壓桿(7)，所述安裝角板(5)的頂部固定連接有電磁吸盤(8)，所述基板(1)頂部的右側設置有控制器(13)。

2.根據權利要求1所述的一種火爐桌加工用高效定位設備，其特征在于：所述l形板(14)的底部均與基板(1)固定連接，所述電推桿(15)的輸出端均貫穿l形板(14)并固定連接有臺架(16)，所述臺架(16)相反一側的兩側均固定連接有導桿(17)，所述導桿(17)相反的一端均與l形板(14)貫穿滑動連接，所述臺架(16)頂部的兩側均通過螺栓連接有承托板(18)，所述臺架(16)的頂部開設有調節孔，所述l形板(14)后側的兩側均固定連接有強化板，所述控制器(13)的輸出端與電推桿(15)單向電連接。

3.根據權利要求1所述的一種火爐桌加工用高效定位設備，其特征在于：所述直線電機(19)的底部與基板(1)固定連接，所述直線電機(19)頂部的左側貫穿螺紋連接有移動座(20)，所述移動座(20)的頂部固定連接有安裝方板(21)，所述安裝方板(21)的頂部固定連接有底座(22)，所述底座(22)的頂部通過螺栓連接有c形板(23)，所述控制器(13)的輸出端與直線電機(19)單向電連接。

4.根據權利要求1所述的一種火爐桌加工用高效定位設備，其特征在于：所述液壓桿(7)的輸出端貫穿條板(6)并固定連接有第一壓板(10)，所述控制器(13)的輸出端分別與液壓桿(7)和電磁吸盤(8)單向電連接。

5.根據權利要求3所述的一種火爐桌加工用高效定位設備，其特征在于：所述c形板(23)的頂部貫穿滑動連接有拉桿(9)，所述拉桿(9)的底部固定連接有第二壓板(11)，所述第二壓板(11)頂部的前側和后側均固定連接有彈簧(12)。

6.根據權利要求1所述的一種火爐桌加工用高效定位設備，其特征在于：所述基板(1)底部的四角均通過螺栓連接有腳柱，所述基板(1)頂部左側的前側和后側均固定連接有工具盒。

技術總結
本技術涉及火爐桌加工技術領域，尤其是一種火爐桌加工用高效定位設備，包括基板，所述基板頂部的前側和后側均固定連接有輔助承托機構，所述輔助承托機構包括L形板，所述L形板相反的一側均固定連接有電推桿，所述基板的頂部固定連接有便捷調節機構，所述便捷調節機構包括直線電機。本技術通過L形板、電推桿、臺架、導桿和承托板的配合，具備輔助承托功能，首先通過控制器啟動L形板上的電推桿，電推桿運行會分別通過臺架推動兩組承托板移動，等待放置板材即可，此機構可以有效的進行輔助承托處理，從而避免較長的板材在定位時中部會下墜變彎，防止整體的加工精度受到影響，保證加工效率。
