本技術涉及剃須刀，特指一種可擺動的剃須刀。

背景技術：

1、剃須刀是用來剃刮胡須的用具，且其結構包括手柄和刀頭，而且刀頭設置于手柄上并用于剃刮胡須。同時刀頭一般是固定的，即不會活動，因而在實際使用的時候，是通過使用者手持的不同方向和角度進而來調節刀頭的位置從而使刀頭的剃須部與皮膚貼合，但不可避免的是有些地方單靠手調節依舊無法弄到或者說弄不干凈，而且有時候手會遮擋住剃須刀進而使使用者無法看到剃須情況進而出現沒有剃須干凈的情況。

技術實現思路

1、本實用新型的目的是提供一種可擺動的剃須刀，通過連接軸在滑槽一和滑槽三內滑動以及限位柱在滑槽二內滑動從而實現刀頭的前后擺動，故解決刀頭是固定的問題。

2、本實用新型的目的是這樣實現的：

3、一種可擺動的剃須刀，包括手柄和刀頭，且手柄內置有電機，并且電機的驅動軸穿過手柄而露出，所述驅動軸上設置有連接軸，且連接軸的軸線與驅動軸的軸線不在同一條直線上，并且手柄在連接軸兩側均設置有限位柱；

4、所述刀頭內置有連接件和與刀具連接的驅動件一，且刀頭底部開設有滑槽一，并且刀頭在滑槽一兩側均開設有滑槽二，所述限位柱與連接件連接并位于滑槽二內，且驅動件一底部開設有滑槽三，并且連接軸穿過滑槽一位于滑槽三內，通過連接軸在滑槽一和滑槽三內滑動以及限位柱在滑槽二內滑動從而實現刀頭的前后擺動。

5、優選地，所述連接軸底部設置有連接部，且連接部底部對應驅動軸開設有安裝槽。

6、優選地，所述刀頭內置有與刀具連接的驅動件二，且驅動件二設置于驅動件一上，所述刀具為四個，其中兩個刀具與驅動件一連接，且另外兩個刀具與驅動件二連接。

7、優選地，所述驅動件一和驅動件二通過安裝件連接，且安裝件對稱開設有兩個安裝孔，所述驅動件一對應其中一個安裝孔設置有凸塊一，且驅動件二對應另一個安裝孔設置有凸塊二；

8、或/和，所述驅動件一兩側均設置有連接板一，且連接板一外側設置有連接板三，所述驅動件二兩側均設置有連接板二，且連接板二外側設置有連接板四，其中連接板四設置在連接板三上，且連接板一的側壁和連接板二的側壁相互靠攏。

9、優選地，所述手柄包括外殼和內殼，且內殼內置有電機，并且內殼頂部設置有所述限位柱，所述內殼頂部開孔供驅動軸穿出，且外殼頂部開孔供驅動軸和限位柱穿出。

10、優選地，所述內殼包括相互連接的前殼和后殼，且電機設置于前殼和后殼之間，并且前殼和后殼之間設置有密封圈；

11、所述外殼包括頂蓋和底蓋，以及用于位于頂蓋和底蓋之間的連接殼，其中連接殼套設于內殼外側，且頂蓋和底蓋分別與后殼上下兩端卡接。

12、本實用新型相比現有技術突出且有益的技術效果是：

13、本實用新型通過連接軸在滑槽一和滑槽三內滑動以及限位柱在滑槽二內滑動從而實現刀頭的前后擺動，即可直接調節刀頭的角度而不是只能依靠調節手持的方向和角度，故不會出現手會遮擋住剃須刀進而使使用者無法看到剃須情況。

14、而且刀頭的可調節并配合手持的方向和角度的調節，相比較單靠手調節，兩者的配合能剃須到區域更大且剃須后更干凈。

技術特征：

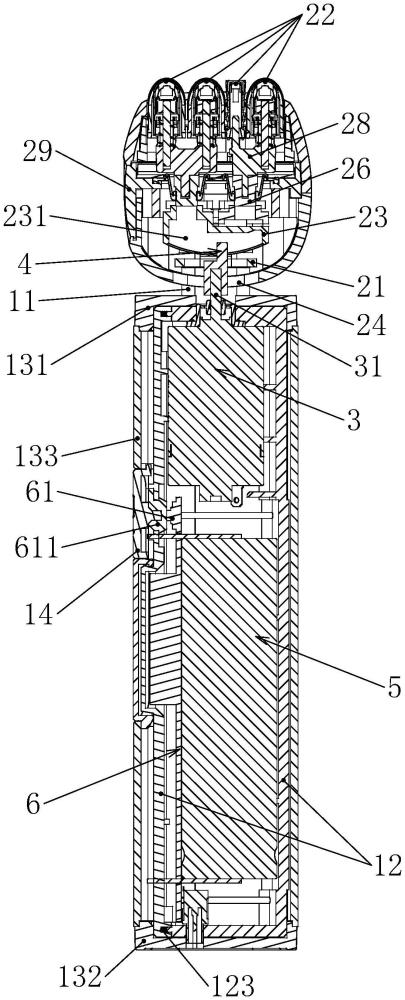

1.一種可擺動的剃須刀，其特征在于，包括手柄(1)和刀頭(2)，且手柄(1)內置有電機(3)，并且電機(3)的驅動軸(31)穿過手柄(1)而露出，所述驅動軸(31)上設置有連接軸(4)，且連接軸(4)的軸線與驅動軸(31)的軸線不在同一條直線上，并且手柄(1)在連接軸(4)兩側均設置有限位柱(11)；

2.根據權利要求1所述的一種可擺動的剃須刀，其特征在于：所述連接軸(4)底部設置有連接部(41)，且連接部(41)底部對應驅動軸(31)開設有安裝槽。

3.根據權利要求1所述的一種可擺動的剃須刀，其特征在于：所述刀頭(2)內置有與刀具(22)連接的驅動件二(26)，且驅動件二(26)設置于驅動件一(23)上，所述刀具(22)為四個，其中兩個刀具(22)與驅動件一(23)連接，且另外兩個刀具(22)與驅動件二(26)連接。

4.根據權利要求3所述的一種可擺動的剃須刀，其特征在于：所述驅動件一(23)和驅動件二(26)通過安裝件(27)連接，且安裝件(27)對稱開設有兩個安裝孔(271)，所述驅動件一(23)對應其中一個安裝孔(271)設置有凸塊一(232)，且驅動件二(26)對應另一個安裝孔(271)設置有凸塊二(261)；

5.根據權利要求1所述的一種可擺動的剃須刀，其特征在于：所述手柄(1)包括外殼(13)和內殼(12)，且內殼(12)內置有電機(3)，并且內殼(12)頂部設置有所述限位柱(11)，所述內殼(12)頂部開孔供驅動軸(31)穿出，且外殼(13)頂部開孔供驅動軸(31)和限位柱(11)穿出。

6.根據權利要求5所述的一種可擺動的剃須刀，其特征在于：所述內殼(12)包括相互連接的前殼(121)和后殼(122)，且電機(3)設置于前殼(121)和后殼(122)之間，并且前殼(121)和后殼(122)之間設置有密封圈(123)；

技術總結
本技術涉及剃須刀技術領域，特指一種可擺動的剃須刀，包括手柄、刀頭和電機，且電機的驅動軸穿過手柄而露出并設置有連接軸，并且連接軸與驅動軸為偏心設置，且手柄在連接軸兩側均設置有限位柱；所述刀頭內置有連接件和驅動件一，且刀頭底部開設有滑槽一，并且刀頭在滑槽一兩側均開設有滑槽二，所述限位柱與連接件連接并位于滑槽二內，且驅動件一底部開設有滑槽三，并且連接軸穿過滑槽一位于滑槽三內，通過連接軸在滑槽一和滑槽三內滑動以及限位柱在滑槽二內滑動從而實現刀頭的前后擺動，即可直接調節刀頭的角度，故不會出現手遮擋住剃須刀進而使使用者無法看到剃須情況，而且刀頭的可調節配合手調節能剃須到區域更大且剃須后更干凈。

技術研發人員：黃天優,張群,陳廣利
受保護的技術使用者：溫州市凱銳電器有限公司
技術研發日：20240701
技術公布日：2025/4/28
