本技術涉及機器人關節結構，具體涉及一種機器人關節結構。

背景技術：

1、著工業自動化技術的快速發展，機器人作為一種重要的工業自動化設備，越來越得到重視，并且應用越來越廣泛。在機器人有關技術中，對機器人關節等運動部件的控制最為重要和關鍵。

2、機器人關節為允許機器人的各零件之間發生相對運動的機構，參考公告號為201510113619.8的中國專利公開的一種機器人，包括機座，六軸機械臂，六軸機械臂由驅動機構控制其繞各自的中心軸線旋轉，所述驅動機構包括減速機和電機，所述六軸機械臂包括肘臂，所述肘臂固定在過渡法蘭盤上，所述過渡法蘭盤連接在減速機的輸出端上。該發明的機器人肘臂通過過渡法蘭盤連接在減速機的輸出端上，從而增大肘臂的安裝直徑，增大接觸面積，有利于安裝和零件的加工，對整個機器人的運動鋼性有很大的提高。

3、上述的方案在一定程度上改進了現有技術的部分問題，但是，該方案還至少存在以下缺陷：設計不合理，還是存在自由度少，機器人工作不靈活的技術問題。

技術實現思路

1、為克服現有技術的不足，本實用新型提出一種機器人關節結構，包括用于安裝外部結構的安裝關節以及用于承載安裝關節的承載關節，所述承載關節朝向安裝關節一側固定有套管，所述套管上設有用于控制安裝關節在y軸方向運動的y軸運動組件以及與y軸運動組件配合使得安裝關節在x軸方向運動的x軸運動組件。

2、為實現上述目的，安裝關節用于與外部結構以及機械手等連接，承載關節支撐連接安裝關節，通過x軸運動組件和y軸運動組件配合控制安裝關節在x軸和y軸方向運動，與人的手臂類似，靈活性得到提高，同時占據空間小。

3、進一步地，所述y軸運動組件包括設置在套管內腔中間位置的外管，所述外管的一端圓周外壁同軸嵌套有y軸蝸輪，所述套管內腔轉動連接有位于y軸蝸輪旁側且與y軸蝸輪嚙合的y軸蝸桿，所述套管上固定有驅動y軸蝸桿旋轉的y軸電機，所述外管遠離y軸蝸輪的一端圓周外壁同軸嵌套有與外管固定連接的支座。

4、通過上述技術方案，通過y軸電機提供動力，通過y軸蝸桿和y軸蝸輪傳遞動力，進而帶動與y軸蝸輪同軸固定的外管以及與外管同軸固定的支座旋轉。

5、進一步地，所述x軸運動組件包括設置在支座內腔槽底中空位置且與支座轉動連接的x軸斜齒輪，所述支座內腔轉動連接有與x軸斜齒輪嚙合的y軸斜齒輪，所述支座內腔還設置有傳動桿，所述傳動桿的一端與y軸斜齒輪同軸固定，另一端與支座內腔槽壁轉動連接，所述傳動桿上固定有連桿，所述連桿的一端延伸出支座，所述連桿延伸出支座的部分與安裝關節固定連接，所述套管內腔設有驅動x軸斜齒輪旋轉的驅動組件。

6、通過上述技術方案，通過驅動組件提供動力，帶動x軸斜齒輪旋轉，x軸斜齒輪的旋轉會帶動與x軸斜齒輪嚙合的y軸斜齒輪旋轉，進而帶動與y軸斜齒輪同軸固定的傳動桿旋轉，從而帶動與傳動桿固定的連桿以及與連桿固定的安裝關節在x軸方向旋轉。

7、進一步地，所述驅動組件包括設置在套管內腔中間位置的x軸蝸輪，所述套管內腔還設有位于x軸蝸輪旁側的x軸蝸桿，所述套管上固定有驅動x軸蝸桿旋轉的x軸電機，所述x軸蝸輪的中間位置同軸固定有內管，所述內管貫穿外管且與x軸斜齒輪同軸固定。

8、通過上述技術方案，通過x軸電機提供動力，通過相互嚙合的x軸蝸桿和x軸蝸輪配合傳遞動力，帶動與x軸蝸輪同軸固定的內管以及與內管同軸固定的x軸斜齒輪旋轉。

9、進一步地，所述連桿上設有提高連桿運動穩定性的支撐組件。

10、通過上述技術方案，通過設置支撐組件，減少安裝關節旋轉時晃動的可能性。

11、進一步地，所述支撐組件包括固定在連桿上且相對布置的兩個耳板，各個所述耳板上均鉸接連接有兩個相對布置的擺桿，所述擺桿上均開設有腰型孔，每兩個相鄰的所述腰型孔內均穿設有與腰型孔滑移連接的短軸以及固定連接兩個相鄰擺桿的支板，且支板和短軸相對布置，所述支板和短軸通過彈簧固定連接，所述短軸上固定有位于兩個相鄰擺桿之間的支桿，所述支桿遠離短軸的一端一體化有與支座內腔槽壁抵觸的支撐滾珠。

12、通過上述技術方案，通過彈簧提供彈性勢能，使得支撐滾珠始終與支座內腔槽壁抵觸，通過支撐滾珠對安裝關節的運動起到輔助支撐作用，提高安裝關節旋轉的穩定性。

13、進一步地，所述連桿上還螺紋連接有套塊，所述套塊的圓周外壁上轉動連接有兩個相對布置的耳座，各個所述耳座上鉸接連接有推桿，所述推桿遠離耳座的一端與擺桿遠離耳板一端鉸接連接。

14、通過上述技術方案，套塊與連桿螺紋連接，手動旋轉套塊，套塊在旋轉過程中移動，套塊的移動會帶動與套塊轉動連接的耳板移動，耳板的移動會帶動推桿移動，進而推動擺桿旋轉，使得支撐滾珠與支座內腔槽壁抵觸，通過支撐滾珠對安裝關節的運動起到輔助支撐作用。

15、綜上所述，該機器人關節結構具有以下有益效果：

16、(1)該機器人關節結構，安裝關節用于與外部結構以及機械手等連接，承載關節支撐連接安裝關節，通過x軸運動組件和y軸運動組件配合控制安裝關節在x軸和y軸方向運動，與人的手臂類似，靈活性得到提高，同時占據空間小。

17、(2)該機器人關節結構，通過彈簧提供彈性勢能，使得支撐滾珠始終與支座內腔槽壁抵觸，通過支撐滾珠對安裝關節的運動起到輔助支撐作用，提高安裝關節旋轉的穩定性。

18、(3)該機器人關節結構，套塊與連桿螺紋連接，手動旋轉套塊，套塊在旋轉過程中移動，套塊的移動會帶動與套塊轉動連接的耳板移動，耳板的移動會帶動推桿移動，進而推動擺桿旋轉，使得支撐滾珠與支座內腔槽壁抵觸，通過支撐滾珠對安裝關節的運動起到輔助支撐作用。

技術特征：

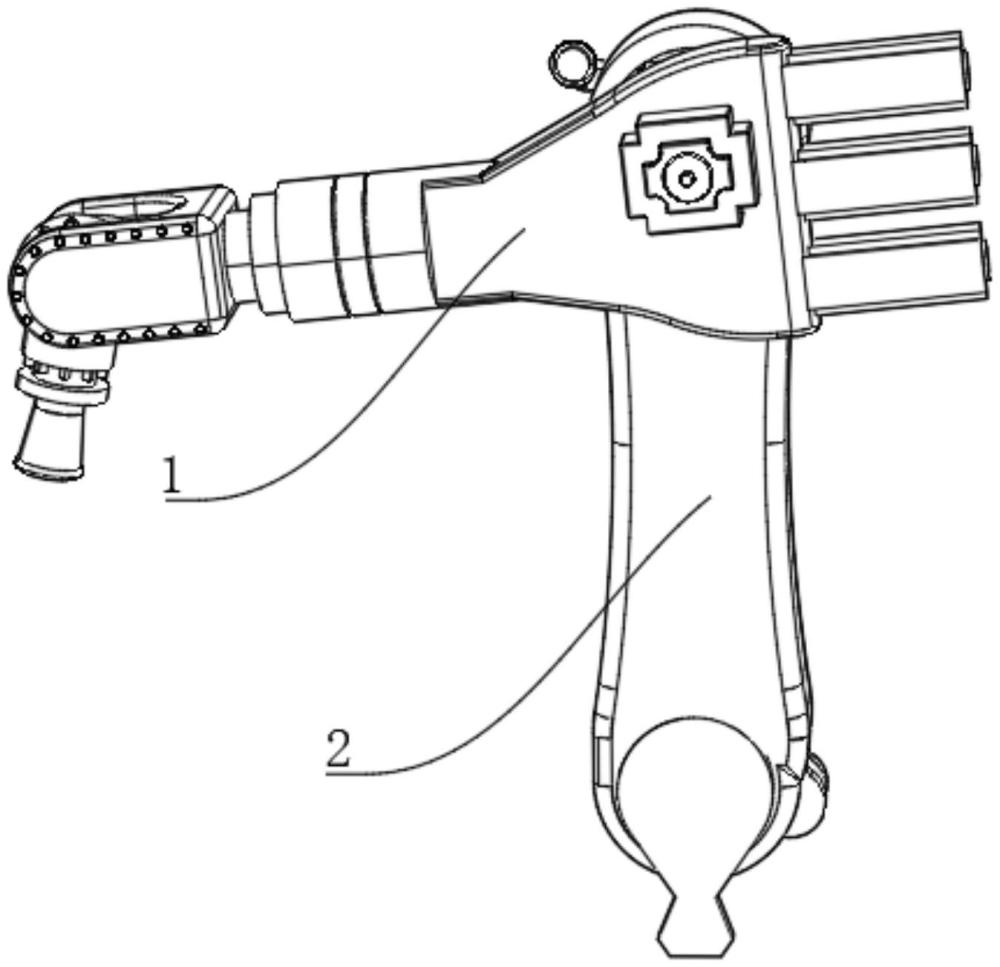

1.一種機器人關節結構，其特征在于，包括用于安裝外部結構的安裝關節(1)以及用于承載安裝關節(1)的承載關節(2)，所述承載關節(2)朝向安裝關節(1)一側固定有套管(4)，所述套管(4)上設有用于控制安裝關節(1)在y軸方向運動的y軸運動組件以及與y軸運動組件配合使得安裝關節在x軸方向運動的x軸運動組件。

2.根據權利要求1所述的一種機器人關節結構，其特征在于，所述y軸運動組件包括設置在套管(4)內腔中間位置的外管(5)，所述外管(5)的一端圓周外壁同軸嵌套有y軸蝸輪(6)，所述套管(4)內腔轉動連接有位于y軸蝸輪(6)旁側且與y軸蝸輪(6)嚙合的y軸蝸桿(7)，所述套管(4)上固定有驅動y軸蝸桿(7)旋轉的y軸電機，所述外管(5)遠離y軸蝸輪(6)的一端圓周外壁同軸嵌套有與外管(5)固定連接的支座(8)。

3.根據權利要求2所述的一種機器人關節結構，其特征在于，所述x軸運動組件包括設置在支座(8)內腔槽底中空位置且與支座(8)轉動連接的x軸斜齒輪(12)，所述支座(8)內腔轉動連接有與x軸斜齒輪(12)嚙合的y軸斜齒輪(13)，所述支座(8)內腔還設置有傳動桿(14)，所述傳動桿(14)的一端與y軸斜齒輪(13)同軸固定，另一端與支座(8)內腔槽壁轉動連接，所述傳動桿(14)上固定有連桿(15)，所述連桿(15)的一端延伸出支座(8)，所述連桿(15)延伸出支座(8)的部分與安裝關節(1)固定連接，所述套管(4)內腔設有驅動x軸斜齒輪(12)旋轉的驅動組件。

4.根據權利要求3所述的一種機器人關節結構，其特征在于，所述驅動組件包括設置在套管(4)內腔中間位置的x軸蝸輪(9)，所述套管(4)內腔還設有位于x軸蝸輪(9)旁側的x軸蝸桿(10)，所述套管(4)上固定有驅動x軸蝸桿(10)旋轉的x軸電機，所述x軸蝸輪(9)的中間位置同軸固定有內管(11)，所述內管(11)貫穿外管(5)且與x軸斜齒輪(12)同軸固定。

5.根據權利要求3所述的一種機器人關節結構，其特征在于，所述連桿(15)上設有提高連桿(15)運動穩定性的支撐組件。

6.根據權利要求5所述的一種機器人關節結構，其特征在于，所述支撐組件包括固定在連桿(15)上且相對布置的兩個耳板(16)，各個所述耳板(16)上均鉸接連接有兩個相對布置的擺桿(17)，所述擺桿(17)上均開設有腰型孔(18)，每兩個相鄰的所述腰型孔(18)內均穿設有與腰型孔(18)滑移連接的短軸(19)以及固定連接兩個相鄰擺桿(17)的支板，且支板和短軸(19)相對布置，所述支板和短軸(19)通過彈簧固定連接，所述短軸(19)上固定有位于兩個相鄰擺桿(17)之間的支桿(21)，所述支桿(21)遠離短軸(19)的一端一體化有與支座(8)內腔槽壁抵觸的支撐滾珠(22)。

7.根據權利要求6所述的一種機器人關節結構，其特征在于，所述連桿(15)上還螺紋連接有套塊(23)，所述套塊(23)的圓周外壁上轉動連接有兩個相對布置的耳座(24)，各個所述耳座(24)上鉸接連接有推桿(25)，所述推桿(25)遠離耳座(24)的一端與擺桿(17)遠離耳板(16)一端鉸接連接。

技術總結
本技術提出一種機器人關節結構，包括用于安裝外部結構的安裝關節以及用于承載安裝關節的承載關節，承載關節朝向安裝關節一側固定有套管，套管上設有用于控制安裝關節在Y軸方向運動的Y軸運動組件以及與Y軸運動組件配合使得安裝關節在X軸方向運動的X軸運動組件，該機器人關節結構，安裝關節用于與外部結構以及機械手等連接，承載關節支撐連接安裝關節，通過X軸運動組件和Y軸運動組件配合控制安裝關節在X軸和Y軸方向運動，與人的手臂類似，靈活性得到提高。

技術研發人員：崔震
受保護的技術使用者：河北阿凡達機器人創新科技有限公司
技術研發日：20240702
技術公布日：2025/4/28
