本技術屬于儲能鋰電池，尤其涉及一種儲能鋰電池組合用定位工裝。

背景技術：

1、儲能鋰電池也稱為鋰離子電池，是一種依靠鋰離子在正極與負極之間移動來實現充放電目的二次電池，它們具有高能量密度、高放電功率、長循環壽命、無記憶效應和綠色環保等顯著優勢，廣泛應用于電動汽車、光伏發電站和工業應用中，綜上所述，現有技術存在的問題是：儲能鋰電池組合通常指的是將多個單體儲能鋰電池按照一定的電壓和容量要求組合在一起，組裝時將配件放置于組裝設備上后需要進行定位，若不進行定位易造成儲能鋰電池位置偏移的現象，對組合質量和效率造成影響，但是現有儲能鋰電池組合時沒有可以使儲能鋰電池進行穩定組合的定位工裝，以特提出一種儲能鋰電池組合用定位工裝解決以上問題。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供了一種儲能鋰電池組合用定位工裝，具備對儲能鋰電池便捷定位進行穩定組合的優點，解決了現有儲能鋰電池組合通常指的是將多個單體儲能鋰電池按照一定的電壓和容量要求組合在一起，組裝時將配件放置于組裝設備上后需要進行定位，若不進行定位易造成儲能鋰電池位置偏移的現象，對組合質量和效率造成影響，但是現有儲能鋰電池組合時沒有可以使儲能鋰電池進行穩定組合的定位工裝的問題。

2、本實用新型是這樣實現的，一種儲能鋰電池組合用定位工裝，包括定位底板和兩個調節框，所述調節框的底部與定位底板的頂部固定連接，所述定位底板的頂部放置有儲能鋰電池，所述儲能鋰電池的左右兩側均固定連接有定位板，兩個所述調節框相對的一側活動連接有移動框，所述移動框的左右兩側均固定連接有與調節框配合使用的調節殼，所述調節殼的表面與調節框的內腔活動連接，所述調節殼的內腔活動連接有控制框，所述控制框遠離儲能鋰電池的一側貫穿調節殼并延伸至調節殼內腔的外側，所述調節殼的內部設置有調節裝置。

3、作為本實用新型優選的，所述調節裝置包括兩個調節卡塊，兩個所述調節卡塊相反的一側均貫穿調節殼并延伸至調節殼內腔的外側，調節卡塊的表面開設有穩定孔，所述調節殼的內腔固定連接有與穩定孔配合使用的穩定桿，所述穩定桿的表面與穩定孔的內腔活動連接，兩個所述調節卡塊相對的一側均固定連接有彈簧，兩個所述彈簧相對的一側均與穩定桿的表面固定連接，通過設置調節裝置，當移動框和限位內桿移動至合適位置時，調節裝置對移動框和限位內桿的位置具有限制作用。

4、作為本實用新型優選的，所述調節卡塊的后側固定連接有擠壓柱，所述控制框的頂部和底部均固定連接有與擠壓柱配合使用的擠壓框，所述擠壓框的內腔與擠壓柱的表面接觸，通過設置擠壓柱和擠壓框，當控制框移動時將會帶動擠壓框沿著擠壓柱的表面移動，擠壓框對擠壓柱可以產生擠壓力，受到擠壓力的擠壓柱可以帶動調節卡塊移動。

5、作為本實用新型優選的，所述控制框的內腔固定連接有外部殼，所述外部殼的內腔活動連接有內部殼，所述內部殼靠近調節殼的一側與調節殼的內腔固定連接，通過設置外部殼和內部殼，當控制框移動時將會帶動外部殼沿著內部殼的表面移動，內部殼和外部殼的配合使用對控制框的移動位置具有限制作用。

6、作為本實用新型優選的，所述調節框內腔的頂部和底部均開設有與調節卡塊配合使用的調節槽，所述調節卡塊的表面與調節槽的內腔接觸，所述調節槽的數量為若干個并均勻分布于調節框內腔的頂部和底部，通過設置調節槽，當調節殼移動至合適位置時松開控制框，彈簧恢復形狀產生的恢復力將會帶動調節卡塊卡進調節槽的內腔中，調節卡塊和調節槽的配合使用對調節殼的位置具有限制作用。

7、作為本實用新型優選的，所述調節殼的頂部和底部均固定連接有滑塊，所述調節框的頂部和底部均開設有與滑塊配合使用的滑孔，所述滑塊的表面與滑孔的內腔活動連接，通過設置滑塊和滑孔，當調節殼移動時將會帶動滑塊沿著滑孔的內腔移動，滑塊和滑孔的配合使用對調節殼的移動位置具有限制作用。

8、作為本實用新型優選的，所述移動框的前側固定連接有兩個限位內桿，所述定位底板的頂部固定連接有兩個與限位內桿配合使用的限位外桿，所述限位內桿的表面與限位外桿的內腔接觸，所述定位板的表面與限位外桿的表面接觸，通過設置限位內桿和限位外桿，當移動框移動時將會帶動限位內桿移動至限位外桿的內腔中，限位內桿和限位外桿的配合使用對儲能鋰電池的左右方向位置具有限制作用。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置調節裝置、調節卡塊、穩定孔、穩定桿和彈簧的配合使用，解決了現有儲能鋰電池組合通常指的是將多個單體儲能鋰電池按照一定的電壓和容量要求組合在一起，組裝時將配件放置于組裝設備上后需要進行定位，若不進行定位易造成儲能鋰電池位置偏移的現象，對組合質量和效率造成影響，但是現有儲能鋰電池組合時沒有可以使儲能鋰電池進行穩定組合的定位工裝的問題。

11、2、本實用新型通過設置調節裝置，當擠壓柱移動時將會帶動兩個調節卡塊向相互靠近的一側移動，當調節卡塊移動時將會帶動穩定孔沿著穩定桿的表面移動，當調節卡塊移動時產生的力使彈簧發生彈性形變，彈簧恢復形狀產生的恢復力將會帶動調節卡塊卡進調節槽的內腔中，調節裝置對移動框和限位內桿的位置具有限制作用。

技術特征：

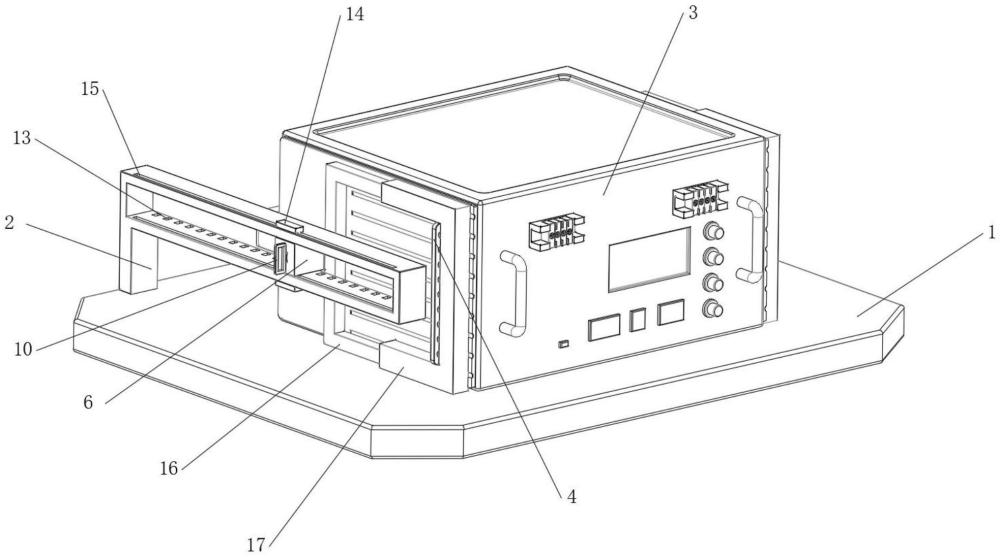

1.一種儲能鋰電池組合用定位工裝，包括定位底板(1)和兩個調節框(2)，其特征在于：所述調節框(2)的底部與定位底板(1)的頂部固定連接，所述定位底板(1)的頂部放置有儲能鋰電池(3)，所述儲能鋰電池(3)的左右兩側均固定連接有定位板(4)，兩個所述調節框(2)相對的一側活動連接有移動框(5)，所述移動框(5)的左右兩側均固定連接有與調節框(2)配合使用的調節殼(6)，所述調節殼(6)的表面與調節框(2)的內腔活動連接，所述調節殼(6)的內腔活動連接有控制框(7)，所述控制框(7)遠離儲能鋰電池(3)的一側貫穿調節殼(6)并延伸至調節殼(6)內腔的外側，所述調節殼(6)的內部設置有調節裝置(8)。

2.如權利要求1所述的一種儲能鋰電池組合用定位工裝，其特征在于：所述調節裝置(8)包括兩個調節卡塊(801)，兩個所述調節卡塊(801)相反的一側均貫穿調節殼(6)并延伸至調節殼(6)內腔的外側，調節卡塊(801)的表面開設有穩定孔(802)，所述調節殼(6)的內腔固定連接有與穩定孔(802)配合使用的穩定桿(803)，所述穩定桿(803)的表面與穩定孔(802)的內腔活動連接，兩個所述調節卡塊(801)相對的一側均固定連接有彈簧(804)，兩個所述彈簧(804)相對的一側均與穩定桿(803)的表面固定連接。

3.如權利要求2所述的一種儲能鋰電池組合用定位工裝，其特征在于：所述調節卡塊(801)的后側固定連接有擠壓柱(9)，所述控制框(7)的頂部和底部均固定連接有與擠壓柱(9)配合使用的擠壓框(10)，所述擠壓框(10)的內腔與擠壓柱(9)的表面接觸。

4.如權利要求1所述的一種儲能鋰電池組合用定位工裝，其特征在于：所述控制框(7)的內腔固定連接有外部殼(11)，所述外部殼(11)的內腔活動連接有內部殼(12)，所述內部殼(12)靠近調節殼(6)的一側與調節殼(6)的內腔固定連接。

5.如權利要求2所述的一種儲能鋰電池組合用定位工裝，其特征在于：所述調節框(2)內腔的頂部和底部均開設有與調節卡塊(801)配合使用的調節槽(13)，所述調節卡塊(801)的表面與調節槽(13)的內腔接觸，所述調節槽(13)的數量為若干個并均勻分布于調節框(2)內腔的頂部和底部。

6.如權利要求1所述的一種儲能鋰電池組合用定位工裝，其特征在于：所述調節殼(6)的頂部和底部均固定連接有滑塊(14)，所述調節框(2)的頂部和底部均開設有與滑塊(14)配合使用的滑孔(15)，所述滑塊(14)的表面與滑孔(15)的內腔活動連接。

7.如權利要求1所述的一種儲能鋰電池組合用定位工裝，其特征在于：所述移動框(5)的前側固定連接有兩個限位內桿(16)，所述定位底板(1)的頂部固定連接有兩個與限位內桿(16)配合使用的限位外桿(17)，所述限位內桿(16)的表面與限位外桿(17)的內腔接觸，所述定位板(4)的表面與限位外桿(17)的表面接觸。

技術總結
本技術公開了一種儲能鋰電池組合用定位工裝，包括定位底板和兩個調節框，所述調節框的底部與定位底板的頂部固定連接，所述定位底板的頂部放置有儲能鋰電池，所述儲能鋰電池的左右兩側均固定連接有定位板，兩個所述調節框相對的一側活動連接有移動框。通過設置調節裝置、調節卡塊、穩定孔、穩定桿和彈簧的配合使用，解決了現有儲能鋰電池組合通常指的是將多個單體儲能鋰電池按照一定的電壓和容量要求組合在一起，組裝時將配件放置于組裝設備上后需要進行定位，若不進行定位易造成儲能鋰電池位置偏移的現象，對組合質量和效率造成影響，但是現有儲能鋰電池組合時沒有可以使儲能鋰電池進行穩定組合的定位工裝的問題。

技術研發人員：譚岳芝,傅小林,譚亮
受保護的技術使用者：惠州市禾信新能源科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
