本技術屬于工具箱，具體涉及一種電梯檢修保養工具箱。

背景技術：

1、電梯長期頻繁的使用，將存在安全隱患，因此需要維修工人實時對其進行維護檢修，檢修過程中需要使用工具箱攜帶檢修工具，但是現有的電梯檢修保養工具箱雖然具有多層箱體，但是當檢修人員使用工具時，人員會經常彎腰在不同高度的箱體中找尋所需工具，操作方式麻煩，難以快速地找到所需檢修用工具，為此我們提出一種電梯檢修保養工具箱。

技術實現思路

1、本實用新型的目的在于提供一種電梯檢修保養工具箱，通過設計了底板、萬向輪、第一立板、第二立板、限位塊、第一放置箱、滑槽、第二放置箱、升降桿、螺紋桿、螺紋套筒、轉環，使得人員在對電梯進行檢修保養前，人員可以通過底板、萬向輪將工具箱移動到指定位置放置，之后通過各個部件之間的相互作用，使得不同高度的箱體處于同一平面高度上，便于檢修人員快速地找到所需要的檢修工具，提高了檢修的效率，整體結構緊湊，操作簡單，值得推廣。

2、為實現上述目的，本實用新型提供如下技術方案：一種電梯檢修保養工具箱，包括底板，所述底板底端四角均設置有萬向輪，所述底板頂部后側兩端均固定連接有第一立板，所述底板頂部前側兩端均固定連接有第二立板，所述第一立板與第二立板之間設置有第一放置箱，所述第一立板、第二立板靠近第一放置箱的側面均固定連接有限位塊，所述第一放置箱前側與后側表面均開設有供限位塊端部滑動的滑槽，所述第一放置箱底部設置有第二放置箱，所述第二放置箱底端中部固定連接有螺紋桿，所述螺紋桿外側螺紋連接有螺紋套筒，所述螺紋套筒底端與底板為轉動連接，且所述螺紋套筒表面固定套設有轉環，且所述第二放置箱底端四角均固定連接有升降桿，所述升降桿底端與底板頂部固定連接。

3、優選的，還包括限位組件，所述限位組件包括處于第一放置箱側面的限位板，所述限位板前表面與后表面均設置有第一連接塊，所述第一連接塊底端設置有伸縮柱，所述伸縮柱底端設置有第二連接塊，且所述伸縮柱表面套設有彈簧。

4、優選的，所述第一放置箱、第二放置箱的高度與寬度均相同。

5、優選的，所述轉環表面套設有橡膠套。

6、優選的，所述限位板采用塑料制成。

7、與現有技術相比，本實用新型的有益效果是：

8、1.通過設計了底板、萬向輪、第一立板、第二立板、限位塊、第一放置箱、滑槽、第二放置箱、升降桿、螺紋桿、螺紋套筒、轉環，使得人員在對電梯進行檢修保養前，人員可以通過底板、萬向輪將工具箱移動到指定位置放置，之后通過各個部件之間的相互作用，使得不同高度的箱體處于同一平面高度上，便于檢修人員快速地找到所需要的檢修工具，提高了檢修的效率，整體結構緊湊，操作簡單，值得推廣。

9、2.通過設計了限位組件，當裝置沒有展開時，限位板在彈簧的推動作用下，將第一放置箱的側面擋住，使得第一放置箱不會隨意擺動，便于人員對裝置進行移動。

技術特征：

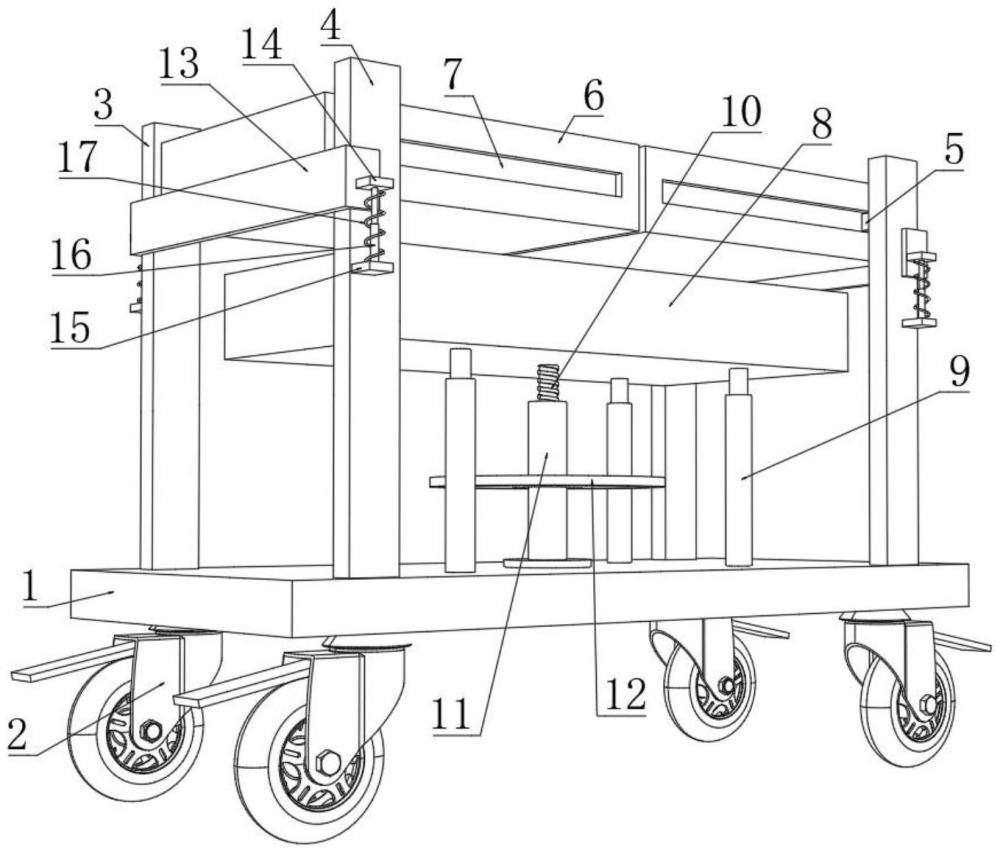

1.一種電梯檢修保養工具箱，其特征在于：包括底板(1)，所述底板(1)底端四角均設置有萬向輪(2)，所述底板(1)頂部后側兩端均固定連接有第一立板(3)，所述底板(1)頂部前側兩端均固定連接有第二立板(4)，所述第一立板(3)與第二立板(4)之間設置有第一放置箱(6)，所述第一立板(3)、第二立板(4)靠近第一放置箱(6)的側面均固定連接有限位塊(5)，所述第一放置箱(6)前側與后側表面均開設有供限位塊(5)端部滑動的滑槽(7)，所述第一放置箱(6)底部設置有第二放置箱(8)，所述第二放置箱(8)底端中部固定連接有螺紋桿(10)，所述螺紋桿(10)外側螺紋連接有螺紋套筒(11)，所述螺紋套筒(11)底端與底板(1)為轉動連接，且所述螺紋套筒(11)表面固定套設有轉環(12)，且所述第二放置箱(8)底端四角均固定連接有升降桿(9)，所述升降桿(9)底端與底板(1)頂部固定連接。

2.根據權利要求1所述的一種電梯檢修保養工具箱，其特征在于：還包括限位組件，所述限位組件包括處于第一放置箱(6)側面的限位板(13)，所述限位板(13)前表面與后表面均設置有第一連接塊(14)，所述第一連接塊(14)底端設置有伸縮柱(16)，所述伸縮柱(16)底端設置有第二連接塊(15)，且所述伸縮柱(16)表面套設有彈簧(17)。

3.根據權利要求1所述的一種電梯檢修保養工具箱，其特征在于：所述第一放置箱(6)、第二放置箱(8)的高度與寬度均相同。

4.根據權利要求1所述的一種電梯檢修保養工具箱，其特征在于：所述轉環(12)表面套設有橡膠套。

5.根據權利要求2所述的一種電梯檢修保養工具箱，其特征在于：所述限位板(13)采用塑料制成。

技術總結
本技術公開了一種電梯檢修保養工具箱，包括底板，所述底板底端四角均設置有萬向輪，所述底板頂部后側兩端均固定連接有第一立板，所述底板頂部前側兩端均固定連接有第二立板，所述第一立板與第二立板之間設置有第一放置箱；通過設計了底板、萬向輪、第一立板、第二立板、限位塊、第一放置箱、滑槽、第二放置箱、升降桿、螺紋桿、螺紋套筒、轉環，使得人員在對電梯進行檢修保養前，人員可以通過底板、萬向輪將工具箱移動到指定位置放置，之后通過各個部件之間的相互作用，使得不同高度的箱體處于同一平面高度上，便于檢修人員快速地找到所需要的檢修工具，提高了檢修的效率，整體結構緊湊，操作簡單，值得推廣。

技術研發人員：吳素蕊,李海洋
受保護的技術使用者：天津日昇達機電工程有限公司
技術研發日：20240708
技術公布日：2025/4/28
