本技術涉及電動工具，更具體的說是涉及一種鋰電型電鎬。

背景技術：

1、在基礎設施建設、市政工程維護以及緊急搶修等多種工況下，重型電鎬作為一種常用的工具，在進行混凝土、瀝青路面的拆除以及石塊開鑿等重型作業中發揮著重要作用。現有的重型電鎬大多數設計為連接家用交流電源(220v)使用，這在戶外施工中會遇到極大的局限性。例如，在市政搶修或自來水管道斷裂、小面積混泥土瀝青地面塌陷、拆除石頭、上山采蜜、搶險救援等場合，用戶往往面臨著電源連接困難、移動不便、供電線路限制等問題。

2、為了解決電源連接的問題，使用發電機是一種常見的做法。然而，發電機不僅重量大、攜帶不便，而且運行時噪音大，還需頻繁加油，給現場工作人員帶來了額外的勞動強度和不便。此外，傳統移動電源雖然在一定程度上可以提供便攜性，但容量大的移動電源體積和重量往往較大，不易搬動，且在電線拉遠后，電力傳輸效率會降低，無法滿足重型電鎬高效率工作的需求。

3、現有的鋰電小型電鎬/電錘雖然重量較輕、便于搬動，但其低電壓(21伏)設計使得能量輸出不足，難以勝任高負荷作業，因而在工效上遠不及重型電鎬。這些限制顯著影響了工作效率和操作的便捷性，因此，存在著對一種新型便攜高效的重型電鎬的迫切需求。

技術實現思路

1、有鑒于此，本實用新型提供了一種電池型電鎬，它能有效解決傳統重型電鎬施工中存在的限制和不便，尤其在沒有便捷電源供應的戶外或緊急工作場合中，能顯著提高工作效率，降低工人勞動強度，同時在保證輸出高效能量的同時，也提高了操作的靈活性和便捷性。

2、為實現上述目的，本實用新型提供如下技術方案，包括：電池倉，電池插接電池倉上，電池倉兩側設有開孔，固定方管固定連接在上壓板的底部，固定方管兩端分別通過開孔與握持把手進行可拆卸連接，一端的握持把手上方設有開關，電池取電裝置通過電池倉插孔插接在電池倉底部，取電裝置通過電線與鎬頭連接，為鎬頭提供動力，電池倉通過螺栓與上壓板進行固定連接，螺栓穿過上壓板與底板，固定焊接在鎬頭頂部的螺帽柱上。

3、優選的，在上述電池型電鎬中，所述固定方管兩端焊接有螺母，與對應焊接在握持把手上的螺栓相配合，完成可拆卸連接，同時也起到固定電池倉的作用。

4、優選的，在上述電池型電鎬中，所述電池為60v電池，防護等級為ip43。

5、優選的，在上述電池型電鎬中，所述電池取電裝置還包括取電裝置蓋板，取電裝置蓋板通過螺栓與上壓板固定連接，防止電池取電裝置移動以及起到絕緣作用。

6、優選的，在上述電池型電鎬中，所述上壓板和底板之間的螺栓為圓柱螺栓，圓柱螺栓上套有減震彈簧，共同形成減震裝置，起到保護電池，減少因震動造成電池負載的作用。

7、優選的，在上述電池型電鎬中，所述上壓板和底板均由不銹鋼制成，厚度為2mm。

8、優選的，在上述電池型電鎬中，所述固定方管由不銹鋼制成，固定方管兩端焊接兩個螺栓，握持把手通過螺栓與固定方管連接。

9、優選的，在上述電池型電鎬中，所述電池倉可插接外接電源，通過電池倉上的插孔將外接電源線連接至電池取電裝置，使鎬頭獲得動力。

10、經由上述的技術方案可知，與現有技術相比，本實用新型公開提供了一種電池型電鎬，本實用新型通過通過采用兩個ip43級防水防塵的60v電池作為動力源，本實用新型的電鎬能夠提供足夠的能量輸出，滿足重型作業的高效率需求，顯著提升了工作效率。電池倉的設計使得電池安裝穩固，防止在電鎬傾倒時損壞電池，同時電池倉的結構設計也便于電池的快速更換和攜帶。此外，電鎬支持48v、60v、72v的外接電源，可以連接電動車或背包電池，進一步增強了其便攜性和靈活性。防水開關位于握持把手上方，操作簡單，只需輕輕一按即可啟動電鎬，大大降低了操作難度，提高了工作效率。握持把手通過電池倉底部減震裝置進行減震，有效減少了操作時的震動傳遞，降低了操作人員的疲勞感，提高了操作的舒適性。電鎬上方的不銹鋼支撐板通過螺絲固定，結構穩固，能夠承受重型作業時的沖擊力，確保了電鎬的耐用性和安全性。本實用新型電鎬不僅適用于市政搶修、自來水管道斷裂等緊急情況，還可用于小面積混凝土瀝青地面塌陷、拆除石頭、上山采蜜、搶險救援等多種場合，具有廣泛的應用前景。

11、綜上所述，本實用新型的鋰電重型電鎬在提高工作效率、增強便攜性、簡化操作、提升舒適性以及確保安全性等方面均具有顯著的有益效果，能夠滿足現代施工對高效、便捷、安全工具的需求。

技術特征：

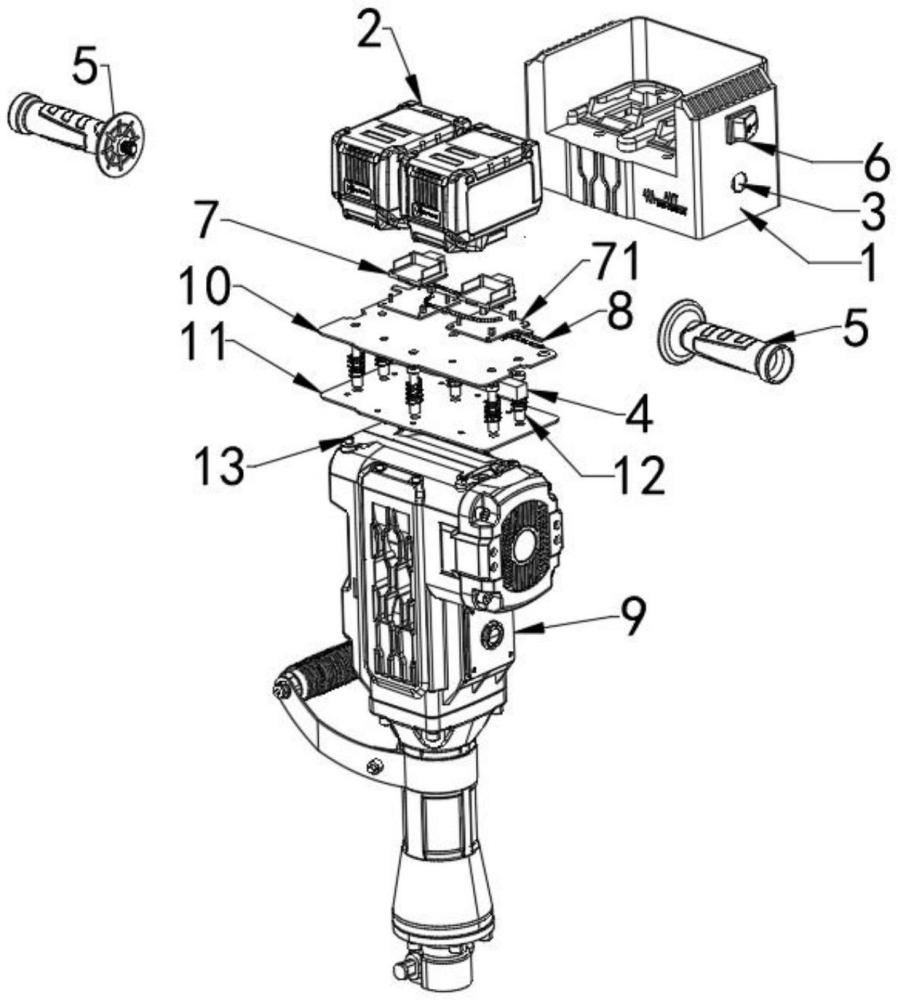

1.一種電池型電鎬，其特征在于，包括：電池倉(1)，電池(2)插接電池倉(1)上，電池倉(1)兩側設有開孔(3)，固定方管(4)固定連接在上壓板(10)的底部，固定方管(4)兩端分別通過開孔(3)與握持把手(5)進行可拆卸連接，一端的握持把手(5)上方設有開關(6)，電池取電裝置(7)通過電池倉(1)插孔插接在電池倉(1)底部，取電裝置(7)通過電線(8)與鎬頭(9)連接，為鎬頭(9)提供動力，電池倉(1)通過螺栓(12)與上壓板(10)進行固定連接，螺栓(12)穿過上壓板(10)與底板(11)，連接在鎬頭(9)頂部的螺帽柱(13)上。

2.根據權利要求1所述的電池型電鎬，其特征在于，所述固定方管(4)兩端焊接有螺母，與對應焊接在握持把手(5)上的螺栓相配合，完成可拆卸連接，同時也起到固定電池倉(1)的作用。

3.根據權利要求1所述的電池型電鎬，其特征在于，所述電池為60v電池，防護等級為ip43。

4.根據權利要求1所述的電池型電鎬，其特征在于，所述電池取電裝置(7)還包括取電裝置蓋板(71)，取電裝置蓋板(71)通過螺栓與上壓板(10)固定連接，防止電池取電裝置(7)移動以及起到絕緣作用。

5.根據權利要求1所述的電池型電鎬，其特征在于，所述上壓板(10)和底板(11)之間的螺栓(12)為圓柱螺栓，圓柱螺栓上套有減震彈簧，共同形成減震裝置，起到保護電池，減少因震動造成電池負載的作用。

6.根據權利要求1所述的電池型電鎬，其特征在于，所述上壓板(10)和底板(11)均由不銹鋼制成，厚度為2mm。

7.根據權利要求1所述的電池型電鎬，其特征在于，所述固定方管(4)由不銹鋼制成，固定方管(4)兩端焊接兩個螺栓，握持把手(5)通過螺栓與固定方管(4)連接。

8.根據權利要求1所述的電池型電鎬，其特征在于，所述電池倉(1)可插接外接電源，通過電池倉(1)上的插孔將外接電源線連接至電池取電裝置(7)，使鎬頭(9)獲得動力。

技術總結
本技術公開了一種電池型電鎬，旨在解決現有重型電鎬在戶外施工中存在的電源連接不便、效率低、操作不便等問題。該電鎬由兩個IP43級防水防塵的60V電池提供動力，電池倉位于電鎬中間，具有穩固的支撐和防護功能。電鎬的雙把手通過電池倉底部減震裝置進行減震，上方設有2mm不銹鋼板支撐，通過螺絲固定，確保結構穩固。該電鎬支持48V、60V、72V的外接電源，適用于多種應用場景。防水開關設計使操作簡單便捷，整體設計提高了施工效率，降低了操作難度，增強了便攜性和靈活性。該鋰電重型電鎬廣泛適用于市政搶修、自來水管道斷裂、小面積混凝土瀝青地面塌陷、拆除石頭、上山采蜜以及搶險救援等場合，具有顯著的實用價值和推廣前景。

技術研發人員：鄧華榮
受保護的技術使用者：永康市富起來工貿有限公司
技術研發日：20240715
技術公布日：2025/4/24
