本發明涉及休閑鞋生產，具體涉及一種用于休閑鞋生產的輔助夾持裝置。

背景技術：

1、休閑鞋是一種適合日常穿著、風格輕松自在的鞋子。它款式多樣，有運動休閑風的，鞋身簡潔搭配橡膠鞋底，輕便舒適，無論是逛街還是散步都毫無壓力，還能輕松搭配各種休閑裝；也有時尚休閑風的，能為整體造型增添時尚感。材質上，常見的有帆布、皮革、網紗等，帆布透氣性好，皮革質感高級，網紗則輕盈透氣。休閑鞋的鞋底通常具有一定的彈性和防滑性，穿著舒適又安全。

2、而在休閑鞋生產的過程中，通常有壓合、上膠等工序，但是，無論是需要將鞋面與鞋底進行壓合，還要對其進行上膠，都需要先對鞋底進行夾持固定；因為在上膠和壓合過程中，鞋面和鞋底可能會因為外力或自身重量而發生移位，為防止這種移位，以保證壓合和上膠效果，需要利用夾持裝置對鞋底進行牢固固定。雖然現有技術能夠實現對休閑鞋的夾持，但是現有技術在使用過程中存在無法對休閑鞋夾持裝置范圍尺寸進行調整的問題；此外，休閑鞋在生產的過程中通過流水線進行輸送，來進行加工調節，大部分需要人工進行操作，較為耗費體力，不能夠有效的將鞋子進行夾持加工，降低生產效率，影響使用。

3、因此，本發明提供一種用于休閑鞋生產的輔助夾持裝置，以解決上述問題。

技術實現思路

1、針對上述情況，為克服現有技術之缺陷，本發明提供一種用于休閑鞋生產的輔助夾持裝置，以解決上述的無法對夾持裝置的范圍尺寸進行調整、人工生產耗費體力且生產效率不高等問題。

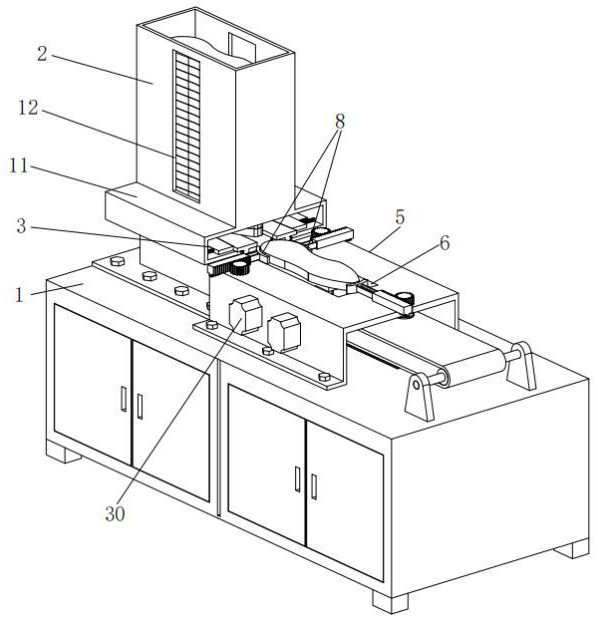

2、一種用于休閑鞋生產的輔助夾持裝置，包括工作臺，在所述工作臺的上端面左側安裝有儲料倉，在所述儲料倉中安裝有托料組件；在所述儲料倉中且位于所述托料組件的下方安裝有托料驅動組件；在所述工作臺的上端面且位于所述儲料倉的右側安裝有放置架；在所述放置架的上端面開設有缺口；在所述工作臺上且位于所述放置架內安裝有移料組件；在所述放置架的上端面的前、后兩側安裝有側夾持組件；在所述放置架的上端面右側安裝有右夾持組件；在所述工作臺上且位于所述放置架內安裝有出料傳送組件。

3、優選的，所述儲料倉通過螺釘固定安裝在所述工作臺的上端面；在所述儲料倉的中下部的前后兩側對稱設置有延伸盒，且所述延伸盒的內部與所述儲料倉連通；在所述儲料倉的前、后兩側壁上開設有可視窗口，且所述可視窗口位于所述延伸盒的上方。

4、優選的，所述托料組件包括在所述儲料倉的內側壁上對稱設置的兩個托料滑槽；所述托料滑槽位于所述延伸盒的下方；在每個所述托料滑槽中均滑動安裝有托料滑條；在所述托料滑條的底部固定安裝有托料齒條；在所述托料滑條的頂部固定安裝有出料板；所述出料板的形狀設置為直角梯形，且直角邊的一側遠離所述延伸盒；在每個所述延伸盒的底壁上對稱設置有兩個承托板滑槽；在兩個所述承托板滑槽中滑動安裝有承托板；所述承托板的形狀設置為直角梯形，且所述承托板的斜邊與所述出料板的斜邊貼合；在所述承托板的直角邊一側等間距且安裝有多個復位彈簧；所述復位彈簧的另一端與所述延伸盒的內側壁固定連接。

5、優選的，所述托料驅動組件包括在所述儲料倉的前后兩側壁之間轉動安裝的托料驅動軸；所述托料驅動軸安裝在所述儲料倉內靠近所述放置架的一側，且所述托料驅動軸位于兩個所述托料滑槽的下方；在所述托料驅動軸的兩端分別固定安裝有一個托料驅動齒輪，且每個所述托料驅動齒輪與其相近的托料齒條嚙合；所述托料驅動軸的一端貫穿所述儲料倉的側壁向外延伸并安裝有托料驅動電機。

6、優選的，所述放置架設置為倒u形，且所述放置架通過螺釘固定安裝在所述工作臺上；所述缺口設置在靠近所述儲料倉的一側。

7、優選的，所述移料組件包括在所述工作臺的中軸線上開設的水平移料滑槽；在所述水平移料滑槽中滑動安裝有移料塊；在所述移料塊的上端面中心處固定安裝有導向桿；在所述導向桿上滑動套設有移料桿，且所述移料桿的內部設置有空腔；在所述移料桿的上端固定安裝有移料板；所述移料板的寬度小于兩個所述出料板之間的距離；在所述移料桿的左側固定安裝有豎直移料齒條；在所述移料板的底部固定安裝有水平移料齒條；在所述放置架的前側壁上固定安裝有移料電機；在所述移料電機的輸出端安裝有移料轉軸；在所述移料轉軸的另一端固定安裝有移料齒輪；所述移料齒輪與所述豎直移料齒條和水平移料齒條均可嚙合。

8、優選的，所述側夾持組件包括前夾持組件和后夾持組件；所述前夾持組件包括滑動安裝在所述放置架上的前夾持框；在所述前夾持框的右側壁上固定安裝有前夾持驅動齒條；在所述前夾持框中滑動安裝有前夾持緩沖框；在所述前夾持緩沖框的端頭固定安裝有前弧形夾持塊；在所述前夾持緩沖框中安裝有前夾持緩沖彈簧；所述前夾持緩沖彈簧的兩端分別與所述前夾持框和前夾持弧形塊固定連接；在所述前夾持驅動齒條的右側安裝有前夾持驅動齒輪，所述前夾持驅動齒條與所述前夾持驅動齒輪嚙合；所述前夾持驅動齒輪通過前夾持齒輪軸轉動安裝在所述放置架上；所述后夾持組件包括滑動安裝在所述放置架上的后夾持框；在所述后夾持框的左側壁上固定安裝有后夾持驅動齒條；在所述后夾持框中滑動安裝有后夾持緩沖框；在所述后夾持緩沖框的端頭固定安裝有后弧形夾持塊；在所述后夾持緩沖框中安裝有后夾持緩沖彈簧；所述后夾持緩沖彈簧的兩端分別與所述后夾持框和后夾持弧形塊固定連接；在所述后夾持驅動齒條的左側安裝有后夾持驅動齒輪，所述后夾持驅動齒條與所述后夾持驅動齒輪嚙合；所述后夾持驅動齒輪通過后夾持齒輪軸轉動安裝在所述放置架上。

9、優選的，所述右夾持組件包括滑動安裝在所述放置架上的右夾持框；在所述右夾持框的后側壁上固定安裝有右夾持驅動齒條；在所述右夾持框中滑動安裝有右夾持緩沖框；在所述右夾持緩沖框的端頭固定安裝有右弧形夾持塊；在所述右夾持緩沖框中安裝有右夾持緩沖彈簧；所述右夾持緩沖彈簧的兩端分別與所述右夾持框和右夾持弧形塊固定連接；在所述右夾持驅動齒條的后側安裝有右夾持驅動齒輪，所述右夾持驅動齒條與所述右夾持驅動齒輪嚙合；所述右夾持驅動齒輪通過右夾持齒輪軸轉動安裝在所述放置架上。

10、優選的，在所述工作臺上固定安裝有夾持驅動電機，且所述夾持驅動電機位于所述后夾持齒輪軸的正下方；所述后夾持齒輪軸安裝在所述夾持驅動電機的輸出端；在所述前夾持齒輪軸和后夾持齒輪軸的下端固定安裝有同步驅動輪a；在兩個所述同步驅動輪a外套設有同步驅動帶a；在所述后夾持齒輪軸的上端和右夾持齒輪軸上固定安裝有同步驅動輪b，且兩個所述同步驅動輪b靠近所述放置架的內頂壁；在兩個所述同步驅動輪b外套設有同步驅動帶b。

11、優選的，所述出料傳送組件包括在所述工作臺上固定安裝的一對支架；在一對所述支架及所述放置架的前后壁之間均轉動安裝有出料傳送軸；兩個所述出料傳送軸位于同一高度；在兩個所述出料傳送軸的中部均固定安裝有出料傳送輥輪；在兩個所述出料傳送輥輪外套設有出料傳送帶；所述左側的出料傳送軸的一端貫穿所述放置架的側壁并向外延伸安裝有出料傳送電機。

12、本發明的有益效果為：

13、1、本發明通過設置托料組件和托料驅動組件，托料驅動齒輪轉動帶動出料板將鞋底運出，并在出料板將一只鞋底運出時，通過承托板和多個復位彈簧的配合作用下對儲料倉中剩余的鞋底進行承托，從而實現在休閑鞋生產過程中對鞋底的自動運送，且結構精巧使用方便。

14、2、本發明通過設置側夾持組件和右夾持組件，三個夾持驅動齒輪帶動三個夾持框向靠近鞋底的方向移動，從而實現通過前弧形夾持塊、后弧形夾持塊和右夾持弧形塊對鞋底進行夾持固定，防止其在壓合、上膠過程中發生移位從而導致壓合、上膠效果不佳以生產出不合格產品。

15、3、本發明通過設置夾持緩沖彈簧和夾持緩沖框，當移料板上更換不同尺碼的鞋底時，在三個弧形夾持塊對鞋底進行夾持固定的過程中，對其進行夾持固定時可能側夾持組件和右夾持組件需要移動的距離不同，通過設置夾持緩沖彈簧，并在夾持框中安裝可滑動的夾持緩沖框，當其中側夾持組件已將鞋底固定好后前夾持組件仍可繼續調節，并且，通過設置夾持緩沖彈簧，可防止三個弧形夾持塊在對鞋底進行夾持固定時因過于用力而使鞋底產生壓痕從而導致鞋底變形。
