本發明涉及塑膠板加工，具體為一種防翹邊的塑膠板修邊機。

背景技術：

1、塑膠板是一種用塑料做成的板材，塑料作為合成的高分子化合物，可以自由改變形體樣式。塑膠板廣泛應用于化工、石油、電鍍、水凈化處理設備、環保設備、礦山、醫藥、電子、通訊及裝潢等行業，塑膠板加工過程中需要進行修邊處理。

2、中國專利公開了公開號為cn212312109u，公開了一種用于塑料板的自動修邊機，該裝置通過設置固定盒、限位桿、滑動塊、驅動電機、第一螺紋桿、連桿、修邊刀片、伸縮桿、固定板、第二螺紋桿和防滑夾板，解決了現有技術的塑料板修邊機往往自動化程度較差的問題，該用于塑料板的自動修邊機，結構簡單，使用方便，保證了修邊的質量和效果，節約了調試的時間，提高了修邊的效率，給使用者帶來了極大的便利。

3、然而，該裝置在對塑料板進行修邊的過程中，由于設計上沒有考慮到對塑料板邊緣的有效按壓機制，導致在實際操作時，塑料板的邊緣部分容易產生翹起現象，這種翹起不僅影響了修邊工作的順利進行，還可能導致最終產品的外觀質量的下降。

技術實現思路

1、本發明的目的在于提供一種防翹邊的塑膠板修邊機，以解決上述背景技術提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種防翹邊的塑膠板修邊機，包括：底座，底座側面固定安裝有固定框，固定框頂面固定安裝有上料架，固定框內部設置有進料組件，底座上方設置有鋸片和收料組件；

4、送料機構，送料機構設置在底座上方，送料機構包括位于底座上方的送料板，送料板側面固定安裝有按壓輥，底座上方設置有擠壓帶，送料機構用于對塑膠板進行送料；

5、按壓機構，按壓機構設置在送料板一側，按壓機構包括位于送料板一側的按壓板，按壓板側面固定安裝有連接板，按壓機構用于對塑膠板邊緣進行按壓限位；

6、清除機構，清除機構設置在按壓板上方，清除機構包括位于按壓板上方的凹形板，凹形板內壁固定安裝有刷毛，清除機構用于對塑膠板邊緣碎屑進行掃除。

7、優選的，進料組件頂面固定安裝有多個按壓片，底座頂面固定安裝有電機一和支撐架，支撐架頂面與收料組件底面固定連接，電機一的一端傳動連接有傳動箱，傳動箱底面與底座頂面固定連接，底座頂面活動安裝有兩個電機二，鋸片設置有兩個，兩個鋸片內壁分別與兩個電機二一端固定連接。

8、優選的，送料板邊緣設置有多個凸口，送料板中間側面固定貫通安裝有轉軸，轉軸兩端通過第一軸承座轉動貫穿支撐架內壁延伸至支撐架外側，轉軸一端固定安裝有齒輪一。

9、優選的，支撐架側面活動連接有齒輪三，傳動箱輸出軸一端固定安裝有齒輪二，齒輪一外壁、齒輪二外壁和齒輪三通過傳動鏈條傳動連接。

10、優選的，支撐架內壁固定安裝有多個連接軸，多個連接軸一端外壁分別轉動安裝有傳動輪，多個傳動輪通過擠壓帶傳動連接，支撐架內壁固定安裝有兩個抵塊，兩個抵塊側面分別開設有槽體。

11、優選的，抵塊側面開設有t形槽，連接板一端設置成t形，連接板一端側面與t形槽內壁滑動連接，按壓板下端翹起一定的角度。

12、優選的，連接板側面滑動貫穿安裝有限位桿，限位桿兩端與t形槽內壁固定連接，限位桿外壁滑動安裝有彈性件，彈性件兩端分別與t形槽一側內壁和連接板側面固定連接。

13、優選的，抵塊頂面固定安裝有固定塊，固定塊內部和抵塊內部貫通開設有連通槽二和連通槽一，連通槽一內壁滑動連接有活塞一，活塞一側面固定安裝有推桿，推桿一端滑動貫穿連通槽一內壁延伸至固定塊外側，推桿一端與按壓板側面滑動連接。

14、優選的，連通槽二內壁滑動安裝有活塞二，活塞二側面固定安裝有支撐桿，支撐桿另一端滑動貫穿連通槽二內壁與凹形板側面固定連接，抵塊頂面固定安裝有兩個連接桿，兩個連接桿上端外壁與刷毛一端滑動連接。

15、優選的，凹形板側面固定安裝有兩個固定桿，固定塊內部開設有兩個圓柱槽，兩個圓柱槽內壁分別滑動安裝有圓板，兩個固定桿另一端分別滑動貫穿固定塊側面與兩個圓板側面固定連接，凹形板側面固定安裝有拉簧，拉簧另一端與固定塊側面固定連接。

16、與現有技術相比，本發明的有益效果是：

17、本發明通過將塑膠板輸送至抵塊處時，塑膠板兩側邊緣對按壓板推動，按壓板移動并帶動連接板進行移動，連接板對彈性件進行擠壓，彈性件對連接板施加彈力，連接板帶動按壓板對塑膠板進行擠壓，在按壓板與抵塊的相互配合，對塑膠板的邊緣進行按壓，在鋸片對塑膠板修邊時，塑膠板的邊緣不易翹起，從而保證修邊工作的順利進行和最終產品的外觀質量；

18、通過按壓板移動對推桿一端擠壓推動時，推桿帶動活塞一移動，通過連通槽一和連通槽二內部的氣體推動活塞二和支撐桿移動，支撐桿帶動凹形板和刷毛移動至塑膠板上方，刷毛對修邊后塑膠板邊緣的碎屑進行清除，保證塑膠板表面的整潔，進一步提高修邊后塑膠板的質量；

19、通過開啟電機一，通過傳動箱帶動齒輪二轉動，齒輪二通過傳動鏈條帶動齒輪一和轉軸轉動，轉軸帶動送料板進行轉動，送料板帶動按壓輥和凸口進行轉動，凸口對塑膠板進行推動，同時在按壓輥和擠壓帶的共同作用下，對塑膠板進行擠壓限位，使得塑膠板在送料移動過程中不易偏移和掉落，提高塑膠板移動的穩定性，從而保證修邊時的準度。

技術特征：

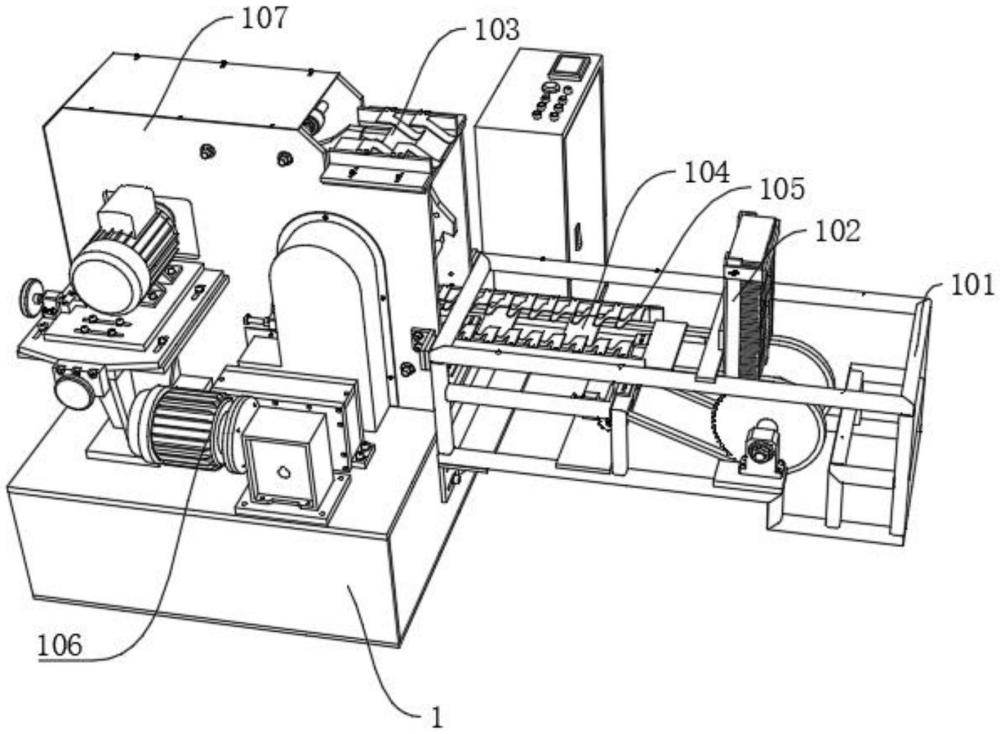

1.一種防翹邊的塑膠板修邊機，包括：底座(1)，所述底座(1)側面固定安裝有固定框(101)，所述固定框(101)頂面固定安裝有上料架(102)，所述固定框(101)內部設置有進料組件(104)，所述底座(1)上方設置有鋸片(109)和收料組件(103)，其特征在于，

2.根據權利要求1所述的一種防翹邊的塑膠板修邊機，其特征在于，所述進料組件(104)頂面固定安裝有多個按壓片(105)，所述底座(1)頂面固定安裝有電機一(106)和支撐架(107)，所述支撐架(107)頂面與收料組件(103)底面固定連接，所述電機一(106)的一端傳動連接有傳動箱(110)，所述傳動箱(110)底面與底座(1)頂面固定連接，所述底座(1)頂面活動安裝有兩個電機二(108)，所述鋸片(109)設置有兩個，兩個所述鋸片(109)內壁分別與兩個電機二(108)一端固定連接。

3.根據權利要求2所述的一種防翹邊的塑膠板修邊機，其特征在于，所述送料板(201)邊緣設置有多個凸口(202)，所述送料板(201)中間側面固定貫通安裝有轉軸(204)，所述轉軸(204)兩端通過第一軸承座轉動貫穿支撐架(107)內壁延伸至支撐架(107)外側，所述轉軸(204)一端固定安裝有齒輪一(205)。

4.根據權利要求3所述的一種防翹邊的塑膠板修邊機，其特征在于，所述支撐架(107)側面活動連接有齒輪三(207)，所述傳動箱(110)輸出軸一端固定安裝有齒輪二(206)，所述齒輪一(205)外壁、齒輪二(206)外壁和齒輪三(207)通過傳動鏈條(208)傳動連接。

5.根據權利要求4所述的一種防翹邊的塑膠板修邊機，其特征在于，所述支撐架(107)內壁固定安裝有多個連接軸(209)，多個所述連接軸(209)一端外壁分別轉動安裝有傳動輪(210)，多個所述傳動輪(210)通過擠壓帶(211)傳動連接，所述支撐架(107)內壁固定安裝有兩個抵塊(212)，兩個所述抵塊(212)側面分別開設有槽體(213)。

6.根據權利要求5所述的一種防翹邊的塑膠板修邊機，其特征在于，所述抵塊(212)側面開設有t形槽(301)，所述連接板(302)一端設置成t形，所述連接板(302)一端側面與t形槽(301)內壁滑動連接，所述按壓板(303)下端翹起一定的角度。

7.根據權利要求6所述的一種防翹邊的塑膠板修邊機，其特征在于，所述連接板(302)側面滑動貫穿安裝有限位桿(304)，所述限位桿(304)兩端與t形槽(301)內壁固定連接，所述限位桿(304)外壁滑動安裝有彈性件(305)，所述彈性件(305)兩端分別與t形槽(301)一側內壁和連接板(302)側面固定連接。

8.根據權利要求5所述的一種防翹邊的塑膠板修邊機，其特征在于，所述抵塊(212)頂面固定安裝有固定塊(404)，所述固定塊(404)內部和抵塊(212)內部貫通開設有連通槽二(405)和連通槽一(401)，所述連通槽一(401)內壁滑動連接有活塞一(402)，所述活塞一(402)側面固定安裝有推桿(403)，所述推桿(403)一端滑動貫穿連通槽一(401)內壁延伸至固定塊(404)外側，所述推桿(403)一端與按壓板(303)側面滑動連接。

9.根據權利要求8所述的一種防翹邊的塑膠板修邊機，其特征在于，所述連通槽二(405)內壁滑動安裝有活塞二(406)，所述活塞二(406)側面固定安裝有支撐桿(407)，所述支撐桿(407)另一端滑動貫穿連通槽二(405)內壁與凹形板(408)側面固定連接，所述抵塊(212)頂面固定安裝有兩個連接桿(414)，兩個所述連接桿(414)上端外壁與刷毛(409)一端滑動連接。

10.根據權利要求9所述的一種防翹邊的塑膠板修邊機，其特征在于，所述凹形板(408)側面固定安裝有兩個固定桿(410)，所述固定塊(404)內部開設有兩個圓柱槽(412)，兩個所述圓柱槽(412)內壁分別滑動安裝有圓板(411)，兩個所述固定桿(410)另一端分別滑動貫穿固定塊(404)側面與兩個圓板(411)側面固定連接，所述凹形板(408)側面固定安裝有拉簧(413)，所述拉簧(413)另一端與固定塊(404)側面固定連接。

技術總結
本發明涉及塑膠板加工技術領域，具體為一種防翹邊的塑膠板修邊機，主要包括，底座，底座側面固定安裝有固定框，固定框頂面固定安裝有上料架，送料機構，送料機構設置在底座上方，送料機構包括位于底座上方的送料板，按壓機構，按壓機構設置在送料板一側，清除機構，清除機構設置在按壓板上方。通過將塑膠板輸送至抵塊處時，塑膠板兩側邊緣對按壓板推動，按壓板移動并帶動連接板進行移動，連接板對彈性件進行擠壓，彈性件對連接板施加彈力，連接板帶動按壓板對塑膠板進行擠壓，在按壓板與抵塊的相互配合，對塑膠板的邊緣進行按壓，在鋸片對塑膠板修邊時，塑膠板的邊緣不易翹起，從而保證修邊工作的順利進行和最終產品的外觀質量。

技術研發人員：高玉喜,李雙,伍長根,許惠鈞,許雅筑
受保護的技術使用者：福立旺精密機電（中國）股份有限公司
技術研發日：
技術公布日：2025/4/24
