本發明涉及一種火災應急消防裝置，具體是涉及一種輕便移動式鋰電池動力消防裝置。

背景技術：

據公安部消防局統計，2015年，全國共接報火災33.8萬起，造成1742人死亡，1112人受傷，直接財產損失39.5億。全國消防隊伍接警出動112萬起，出動車輛204萬輛次，消防隊員1197.7萬人次，營救遇險被困群眾16.5萬人。因火災而引起的生命和財產的損失是巨大的。在火災起火初期快速有效的采取滅火措施，及早控制火情，爭取將損失降到最低。

常規城市消防設施包括滅火器，消防栓以及消防部門的消防車等。滅火器只能用來撲滅剛起火還沒有蔓延開的小范圍火苗，等到火災開始大范圍蔓延的時候滅火器就無法起到滅火作用。我國城市建筑大部分都設置了消防栓系統，但是部分消防栓系統因年久失修，存在消防設備故障，水壓供不上等各種問題，在發生火災時候不能最快發生作用。消防車作為消防的另一重要設施，作用不可替代，但是在城鎮狹窄街道，人口密集的市場，農村小路，山區林區陡坡等地區，在遇到火災時候，消防車難以到達，造成火災撲救困難。因此需要一種便于搬運，并且能便捷移動至指定地點的消防系統，在無消防栓或者消防栓出現故障，消防車不能及時趕到的地方，采用便捷式消防系統及時控制火勢，將災情降到最低。

現有便攜式消防泵多采用汽油或者柴油發動機作為動力源，因此需配置相應的油箱，油箱與泵作為一個整體搬運，導致消防泵體積大，重量重，不便于移動，且燃油本身屬于易燃物品，在火災中易發生自燃情況，導致火災加重。

CN201110211384.8公開了一種移動式高壓消防泵系統，該裝置包括移動式地面固定裝置，進水管，消防水炮，在移動式地面固定裝置上固定安裝有高速泵和燃氣透平裝置，其中，高速泵的入口與進水口連接，高速泵的出口與消防水炮連接，且高速泵的軸與燃氣透平裝置的軸相連，燃料儲箱固定在移動式地面固定裝置上。該裝置采用燃氣作為燃料，燃氣相對于燃油重量輕，但是燃氣壓力高，密封難度大，容易泄露，遇火自燃會導致爆炸，危險系數高。

技術實現要素：

本發明所要解決的技術問題是，克服上述背景技術的不足，提供一種安全可靠的輕便移動式鋰電池動力消防裝置。

本發明解決其技術問題采用的技術方案是，一種輕便移動式鋰電池動力消防裝置，包括消防泵系統、鋰電池動力系統、水箱系統、消防水帶和消防水槍；所述鋰電池動力系統與消防泵系統可拆卸連接；所述消防泵系統與水箱系統可拆卸連接；所述消防水帶與消防泵系統可拆卸連接，所述消防水槍與消防水帶可拆卸連接；所述消防泵系統包括高壓消防泵、低壓直流電機和連接軸，高壓消防泵與低壓直流電機通過連接軸連接；高壓消防泵上設有消防泵進水管和消防泵出水管；所述鋰電池動力系統與低壓直流電機相連；所述水箱系統包括水箱，水箱與消防泵進水管連接，消防泵出水管與消防水帶連接，消防水帶與消防水槍連接；所述水箱底部設有水箱滾輪，還設有固定支架，固定支架為兩層結構，所述消防泵系統安裝于固定支架的第一層，所述鋰電池動力系統安裝于固定支架的第二層；所述固定支架底部設有支架滾輪。

進一步，所述消防泵進水管包括進水管本體，所述進水管本體上設有三通管，所述三通管的一端與進水管本體連接，一端連接有第一快速接頭，另一端連接有第一閘閥，所述第一閘閥上連接有第二快速接頭；所述水箱上設有出水管，所述出水管上設有第二閘閥，所述出水管通過第一快速接頭與三通管連接。

進一步，所述水箱上設有水箱推動把手。

進一步，所述水箱通過固定卡扣與固定支架連接。

進一步，所述消防泵出水管包括出水管本體，所述出水管本體上設有止回閥和調壓閥，出水管本體的端口設有第三快速接頭；所述第三快速接頭與消防水帶連接。

進一步，所述消防水帶呈折疊狀態。

進一步，所述鋰電池動力系統包括鋰電池組、鋰電池控制器及控制線，所述鋰電池組通過控制線與鋰電池控制器連接；所述鋰電池控制器內設有電池電量監測模塊、電池電壓監測模塊、電池電流監測模塊以及電池電量報警模塊。

進一步，所述鋰電池組為錳酸鋰電池或磷酸鐵鋰電池；所述鋰電池組輸出電壓為48-72V，持續放電時間為45-60分鐘。

進一步，所述水箱的容量為30～100L。

進一步，所述高壓消防泵為漩渦泵或柱塞泵或多級離心泵；所述高壓消防泵的揚程不低于120m。

與現有技術相比，本發明的優點如下：

（1）采用模塊式結構，消防泵系統，鋰電池動力系統，水箱系統，消防水帶和消防水槍可由不同人員分別運送到火災現場進行快速組裝，克服傳統便攜式消防泵體積大，重量重，不便于搬運的難題；消防泵系統及水箱下都設置有滾輪，在有條件的地方也可以組裝好整體移動，結構輕巧，搬運方便。

（2）采用低壓直流電機作為動力源，無需燃油或燃氣作為燃料，安全可靠。

（3）采用鋰動力型鋰離子電池，鋰離子電池重量輕，比能量大，循環壽命長，無記憶效應，可以隨時隨地的進行充電，充電方便，家用插座就可以對其進行充電。

（4）消防泵進水管安裝有三通管，三通管的一端與進水管本體連接，一端連接有第一快速接頭，另一端連接有第一閘閥，第一閘閥上連接有第二快速接頭；在有消防栓，且消防栓水壓不夠，不能達到高層滅火的地方，可將消防栓的接頭與消防泵進水管的三通管上的第一快速接頭連接，打開第一閘閥、第二閘閥，利用水箱內的水啟動消防泵后關掉第二閘閥，系統可采用消防栓內的消防水滅火；在沒有消防栓的地方，可用水桶或者其他取水設施，將水送到水箱，消防泵通過水箱取水滅火，從而能適應各種不同的情況需求。

附圖說明

圖1是本發明實施例的結構示意圖。

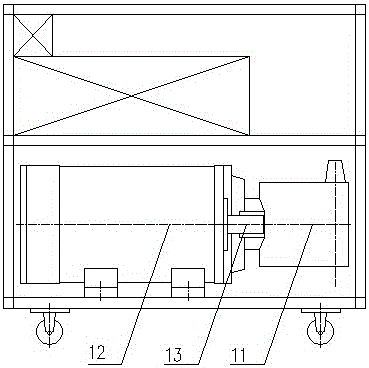

圖2是圖1所示實施例的消防泵系統的結構示意圖。

圖3是圖1所示實施例的消防泵進水管的結構示意圖。

圖4是圖1所示實施例的消防泵出水管的結構示意圖。

圖中：1—消防泵系統，11—高壓消防泵，12—低壓直流電機，13—連接軸，14—消防泵進水管，141—三通管，142—第一快速接頭，143—第一閘閥，144—第二快速接頭， 15—消防泵出水管，151—止回閥，152—調壓閥，153—第三快速接頭，16—固定支架，17—支架滾輪；2—鋰電池動力系統，21—鋰電池組，22—鋰電池控制器，23—控制線；3—水箱系統，31—水箱，32—出水管，33—第二閘閥，34—水箱推動把手，35—水箱滾輪，36—固定卡扣；4—消防水帶，5—消防水槍。

具體實施方式

下面結合附圖及具體實施例對本發明作進一步詳細描述。

參照圖1、圖2，本實施例包括消防泵系統1、鋰電池動力系統2、水箱系統3、消防水帶4和消防水槍5；鋰電池動力系統2與消防泵系統1可拆卸連接；消防泵系統1與水箱系統3可拆卸連接；消防水帶4與消防泵系統1可拆卸連接，消防水槍5與消防水帶4可拆卸連接；消防泵系統1包括高壓消防泵11、低壓直流電機12和連接軸13，高壓消防泵11與低壓直流電機12通過連接軸13連接；高壓消防泵11上設有消防泵進水管14和消防泵出水管15；鋰電池動力系統2與低壓直流電機12相連；水箱系統3包括水箱31，水箱31與消防泵進水管14連接，消防泵出水管15與消防水帶4連接，消防水帶4與消防水槍5連接；水箱31底部設有水箱滾輪35，還設有固定支架16，固定支架16為兩層結構，消防泵系統1安裝于固定支架16的第一層，鋰電池動力系統2安裝于固定支架16的第二層；固定支架16底部設有支架滾輪17。

參照圖3，消防泵進水管14包括進水管本體，進水管本體上設有三通管141，三通管141的一端與進水管本體連接，一端連接有第一快速接頭142，另一端連接有第一閘閥143，第一閘閥143上連接有第二快速接頭144；水箱31上設有出水管32，出水管32上設有第二閘閥33，出水管32通過第一快速接頭142與三通管141連接；在水箱31內水量不足的情況下，可通過第二快速接頭144連接另外的水源；水箱31上設有水箱推動把手34，水箱31通過固定卡扣36與固定支架16連接。

參照圖4，消防泵出水管15包括出水管本體，出水管本體上設有止回閥151和調壓閥152，出水管本體的端口設有第三快速接頭153；第三快速接頭153與消防水帶4連接，消防水帶4呈折疊狀態。

鋰電池動力系統2包括鋰電池組21、鋰電池控制器22及控制線23，鋰電池組21通過控制線23與鋰電池控制器22連接，鋰電池控制器22內設有電池電量監測模塊、電池電壓監測模塊、電池電流監測模塊以及電池電量報警模塊，電池電量報警模塊在電量低于設定值時報警提示充電，保證鋰電池隨時處于有電狀態，可隨啟隨用，保證火災現場鋰電池的持續供電時間為不少于45分鐘。

本實施例中，鋰電池組21的輸出電壓為48V，持續放電時間為45分鐘；鋰電池組21為錳酸鋰電池；在實際應用中， 鋰電池組21輸出電壓為48-72V，持續放電時間為45-60分鐘；鋰電池組21還可為磷酸鐵鋰電池。

本實施例中，高壓消防泵11為漩渦泵，除漩渦泵外，高壓消防泵11還可為柱塞泵或者多級離心泵，高壓消防泵11的揚程不低于120m。

本實施例中，低壓直流電機12的功率為5kw；在實際應用中，低壓直流電機12的功率為3-11kw。

本實施例中，水箱31的容量為60L；在實際應用中，水箱31的容量為30～100L。

本發明通過高壓消防泵11將水箱系統3內的水抽至消防水帶4，并通過防水槍5高壓噴出，利用高壓噴出的水對火進行撲滅。利用鋰電池動力系統2為低壓直流電機12提供電源，低壓直流電機12作為高壓消防泵11的動力源。

本發明結構輕巧，便于移動，各部分之間可拆卸連接，分為不同的模塊式結構，陡坡，狹窄等路段，消防車進不去并且輕便移動式消防系統難以整體搬運至火災現場的地方，可將本發明輕便移動式鋰電池動力消防裝置分塊運輸，消防泵系統1，鋰電池動力系統2，水箱系統3，消防水帶4，消防水槍5可分別由不同的人員搬運至火災現場，快速組裝，由于各系統分塊搬運，可降低搬運的難度，縮短搬運時間。

本領域的技術人員可以對本發明進行各種修改和變型，倘若這些修改和變型在本發明權利要求及其等同技術的范圍之內，則這些修改和變型也在本發明的保護范圍之內。

說明書中未詳細描述的內容為本領域技術人員公知的現有技術。
