本實用新型涉及醫療器械領域，尤其是涉及一種面罩及用于面罩的凈化組件。

背景技術：
相關技術指出，現有的面罩存在過濾效果不好，佩戴不舒適等問題。

技術實現要素：

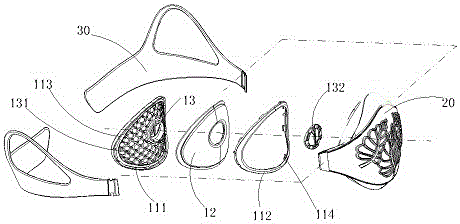

本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型需要提供一種用于面罩的凈化組件。用于面罩的凈化組件，包括：固定架；濾芯，可拆裝式固定于所述固定架；單向閥，固定在所述固定架上以防止氣體回流。優選地，所述濾芯由第一網布層、靜電棉層、抗菌無紡布層、第二網布層依次排列而成。優選地，所述固定架包括環狀筋條、與所述環狀筋條相匹配用于固定所述濾芯的固定條；所述環狀筋條的凹面上設置有若干限位孔、所述固定條的凸面上設置有與所述限位孔配對的卡鉤，或者所述環狀筋條的凸面上設置有若干限位孔，所述固定條的凹面上設置有與所述限位孔配對的卡鉤。優選地，所述單向閥外側通過連接板與所述環形筋條內側相接。優選地，還包括可拆卸式扣合在所述單向閥的第二固定條，第二固定條設置有若干扣位；所述單向閥的側面或凹面上設置有與所述扣位匹配的第二限位孔以固定第二固定條。本實用新型還需要提供一種面罩。面罩，包括：面罩本體，用以遮蓋口鼻；頭帶，用以將面罩本體固定在人體上；本說明書任一實施方式所述的用于面罩的凈化組件。優選地，所述頭帶包括左系帶、右系帶，所述左系帶、右系帶的一端分別扣接于面罩本體，所述左系帶、右系帶的另一端相互可拆卸式相接以將所述面罩本體固定于人體頭部。優選地，所述面罩本體形成一容納槽，所述容納槽后端敞開以供佩戴、前端設置有花紋狀進氣口，在所述容納槽后端邊緣設置有折邊，所述折邊與所述容納槽后端邊緣形成體積可變化的活動槽。優選地，所述面罩本體設置有通氣網。優選地，所述容納槽內壁設置有限位槽用于固定所述用于面罩的凈化組件。優選地，所述固定架為拱形。本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。附圖說明本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施方式的描述中將變得明顯和容易理解，其中：圖1是根據本實用新型實施方式的面罩的立體示意圖；圖2是根據本實用新型實施方式的面罩的分解示意圖；圖3是根據本實用新型實施方式的濾芯的分解示意圖；圖4是根據本實用新型實施方式的面罩本體的后視圖。具體實施方式下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本實用新型，而不能理解為對本實用新型的限制。在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個所述特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接。可以是機械連接，也可以是電連接。可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度小于第二特征。下文的公開提供了許多不同的實施例或例子用來實現本實用新型的不同結構。為了簡化本實用新型的公開，下文中對特定例子的部件和設置進行描述。當然，它們僅僅為示例，并且目的不在于限制本實用新型。此外，本實用新型可以在不同例子中重復參考數字和/或參考字母，這種重復是為了簡化和清楚的目的，其本身不指示所討論各種實施例和/或設置之間的關系。此外，本實用新型提供了的各種特定的工藝和材料的例子，但是本領域普通技術人員可以意識到其他工藝的應用和/或其他材料的使用。請參照圖2所示，本實用新型實施方式的用于面罩的凈化組件，包括：固定架、濾芯12、單向閥13。固定架呈拱形狀，用于固定濾芯，且有助于面罩的定型。具體地，可由不規則環或橢圓環向一面彎曲而成，以適應人體臉型。濾芯12，用于過濾人體吸入的空氣，解決普通口罩不能有效過濾空氣的問題，本實施例的濾芯12可拆裝式固定于所述固定架，方便濾芯更換。單向閥13，固定在固定架上以防止呼出氣體回流進人體口鼻。設置在固定架上有助于面罩的小型化，方便濾芯的拆卸，以提高生產時裝配效率，并降低后續使用中用戶裝配難度。具體地，單向閥部分或完全穿透固定架，優選位置為固定架中心位置或者固定架對準人體鼻孔的位置。請參照圖3所示，濾芯由第一網布層121、靜電棉層122、抗菌無紡布層123、第二網布層124依次排列而成，各層形狀相同，僅是厚度與材料有差異，各層抵接，方便各層拆換。濾芯中部開設有通孔以對接單向閥，即是第一網布層121、靜電棉層122、抗菌無紡布層123、第二網布層124均在同樣的位置開設有相同形狀的孔。可選地，單向閥穿過濾芯各層，起到對濾芯限位的作用，并防止濾芯干擾人體呼氣。請參照圖2所示，所述固定架包括環狀筋條111、與所述環狀筋條相匹配用于固定所述濾芯的固定條112；固定條112固定在環狀筋條111上以防止濾芯移位松動，對外呈現為拱形狀，可選地，通過扣接的方式固定以實現易拆裝。優選地，環狀筋條111、固定條112及其組合成的固定架均對外呈現拱形狀，在環狀筋條的凹面側上設置有若干限位孔113，所述固定條的凸面側設置有與所述限位孔配對的卡鉤114，環狀筋條111、固定條112通過其上的限位孔、卡鉤固定。若干限位孔在環狀筋條的凹面側沿環狀走勢均勻分布。可選地，環狀筋條的凸面上設置有若干限位孔，所述固定條的凹面上設置有與所述限位孔配對的卡鉤。在本實施方式中，單向閥13外側，也就是指單向閥徑向外側，通過連接板131與所述環形筋條內側相接。連接板可以為網狀，車軸狀等形狀。連接板不僅將單向閥固定在固定架上，還起到對濾芯支撐的作用，加上單向閥對濾芯中部的固定限位，環狀筋條與固定條一起對濾芯四周的固定，實現濾芯位置的固定。在本實施方式中，單向閥為柱狀結構，單向閥的柱體的一端通過連接板連接到固定架，柱體穿透濾芯，在柱體的另一端可拆卸式扣合著的第二固定條132以對濾芯中部進行進一步限位。第二固定條設置有若干扣位；單向閥柱體的另一端的側面或凹面上設置有與扣位匹配的第二限位孔以固定第二固定條。請參照圖1、圖2，本實用新型實施方式還提供了一種面罩100，面罩包括：用以遮蓋口鼻的面罩本體20，用以將面罩本體固定在人體上的頭帶30，說明書中任一實施方式的用于面罩的凈化組件。凈化組件固定在面罩本體上，面罩本體通過頭帶佩戴在人體頭部。增加了凈化組件使得面罩能夠給用戶提供更高品質的呼吸。參照圖2，在本實施方式中，所述頭帶包括左系帶、右系帶，左系帶的一端扣接于面罩本體的左側，右系帶的一端扣接于面罩本體的右側，為可拆卸連接。左系帶的另一端與右系帶的另一端可拆卸、可調連接面積式相接。可選的左系帶與有系帶通過魔術貼相接。參考圖4，面罩本體20為一容納槽21，容納槽的外形與人體嘴鼻部相適應。容納槽后端為完全敞開的開口以供佩戴、前端設置有花紋狀通氣口供空氣流通。在容納槽21后端邊緣設置有折邊22，折邊為容納槽后端面延伸彎折而成，折邊與后端邊緣連接處為彎折度可變的連接部，折邊與容納槽后端邊緣形成體積可變化的活動槽，因此折邊與人體接觸時具有一定的彈性，以適應不同用戶的臉型并增強舒適性,并且能夠更加密閉的貼合人體臉部，有效防止漏氣，影響口罩防護過濾效果。參考圖4，在本實用新型的實施方式中，容納槽內壁設置有一條環形的限位槽23用于固定用于面罩的凈化組件。限位槽的形狀與固定架相互匹配。在本實用新型的實施方式中，面罩本體設置有通氣網。通氣網裝配在限位槽中，后再裝配固定架，通氣網具有初步過濾功能，和對面罩本體塑形的功能，為了增強佩戴舒適性，面罩本體采用了軟性材料，但軟性材料容易形變塑形性不夠好，因此容納槽21的前端設置的花紋狀通氣口容易形變，導致花紋形變喪失美感，通過通氣網對其起到支撐的作用，防止通氣口花紋扭曲變形。在本說明書的描述中，參考術語“一個實施方式”、“一些實施方式”、“示意性實施方式”、“示例”、“具體示例”、或“一些示例”等的描述意指結合實施方式或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施方式或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施方式或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施方式或示例中以合適的方式結合。盡管已經示出和描述了本實用新型的實施方式，本領域的普通技術人員可以理解：在不脫離本實用新型的原理和宗旨的情況下可以對這些實施方式進行多種變化、修改、替換和變型，本實用新型的范圍由權利要求及其等同物限定。
