本實用新型涉及一種用于工業場合的智能消防系統。

背景技術：

隨著科技的發展和社會的進步，我國的科學技術水平得到了很大的提升。在工業場合，為了保證工業生產的安全，都設有消防系統。

在現有的消防系統中，很多都是通過噴水來實現對滅火的，而滅火的前提是需要有水源的接入，但是當水源的接入出現問題時，往往會因為耽誤了最佳的滅火時間而造成火勢的迅速蔓延，造成不可估量的損失。

技術實現要素：

本實用新型要解決的技術問題是：為了克服現有技術的不足，提供一種用于工業場合的智能消防系統。

本實用新型解決其技術問題所采用的技術方案是：一種用于工業場合的智能消防系統，包括若干滅火機構，各滅火機構依次水平設置，所述滅火機構包括制水組件和噴水組件，所述制水組件與噴水組件連通；

所述制水組件包括兩塊冷凝板，兩塊所述冷凝板的兩端互相連接，兩塊所述冷凝板形成的夾角豎直朝上，所述冷凝板的內部設有若干冷凝管，各冷凝管均勻設置在冷凝板的內部；

所述噴水組件包括集水板、蓄水箱、水渦輪和分流管，所述集水板豎向設置在兩塊所述冷凝板的夾角的下端，所述蓄水箱位于集水板的下方，所述蓄水箱通過水渦輪與分流管連通，所述水渦輪與分流管傳動連接，所述分流管的下方設有若干噴水管，所述噴水管均勻設置在分流管的下方。

作為優選，為了保證在冷凝板下方的水珠能夠順利地流到集水板上，從而進行采集水，所述冷凝板靠近地面的一側設有若干導水槽，所述導水槽均勻設置在冷凝板的外表面，所述導水槽的中心軸線與噴水組件相交。

作為優選，水從噴水管流下時，為了能夠提高水達到的范圍，從而能夠提高滅火的面積，提高系統的可靠性，所述噴水管傾斜設置。

作為優選，為了能夠增加水的流速，提高水滅火的距離，從而提高了系統滅火的可靠性，所述噴水管的上端的內徑大于噴水管的下端的內徑。

作為優選，為了增加系統的在線監控功能，所述滅火機構中設有藍牙通訊模塊，所述藍牙通訊模塊包括藍牙，所述藍牙采用藍牙.協議與外部控制終端無線連接。

作為優選，為了提高系統的智能化，所述滅火機構中還設有中央控制裝置，所述中央控制裝置為PLC。

作為優選，為了防止冷凝板由于高溫而發生自然，所述冷凝板的阻燃等級為V-0。

作為優選，所述冷凝板的下方設有溫度傳感器。

本實用新型的有益效果是，該用于工業場合的智能消防系統中，通過各冷凝管對冷凝板降溫，熱空氣遇冷就會迅速凝結成水珠，從而實現了實時制水的功能，提高了系統滅火的可靠性；不僅如此，水珠順著冷凝板流下，順著集水板流到蓄水箱中，進行存儲，當達到一定水量時，就會打開閥門，水就從各噴水管流出，對下方的火進行澆水，同時水渦輪則因為水流的作用而發生旋轉，同樣分流管就會開始旋轉，增加了各噴水管滅火的距離，提高了系統滅火的可靠性。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型用于工業場合的智能消防系統的結構示意圖；

圖2是本實用新型用于工業場合的智能消防系統的冷凝板的結構示意圖；

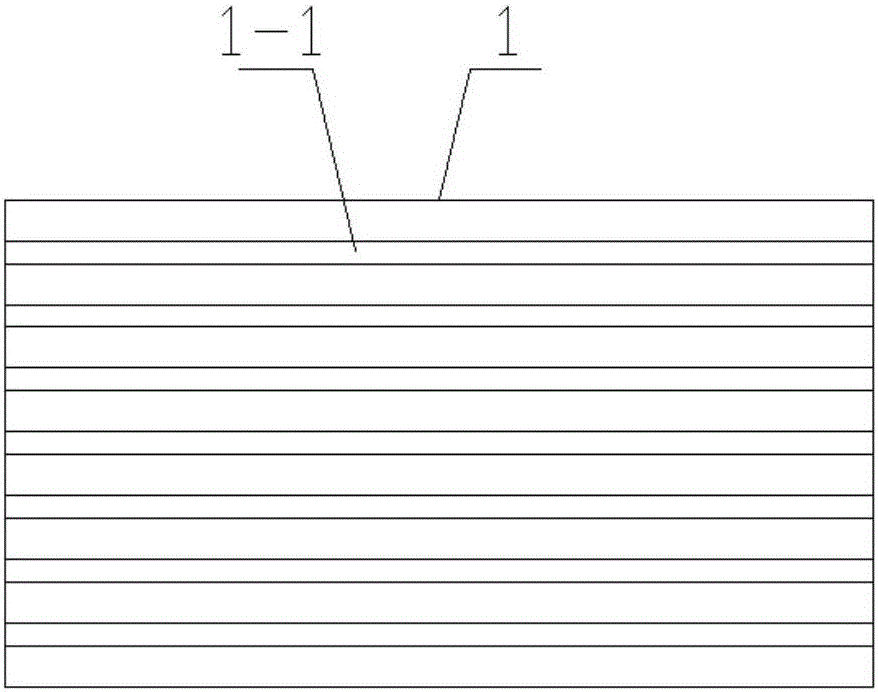

圖3是本實用新型用于工業場合的智能消防系統的冷凝板的結構示意圖；

圖4是本實用新型用于工業場合的智能消防系統的噴水組件的結構示意圖；

圖5是本實用新型用于工業場合的智能消防系統的噴水管的結構示意圖；

圖中：1.冷凝板，2.冷凝管，3.溫度傳感器，4.噴水組件，5.集水板，6.蓄水箱，7.水渦輪，8.分流管，9.噴水管，1-1.導水槽。

具體實施方式

現在結合附圖對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

如圖1-圖5所示，一種用于工業場合的智能消防系統，包括若干滅火機構，各滅火機構依次水平設置，所述滅火機構包括制水組件和噴水組件4，所述制水組件與噴水組件4連通；

所述制水組件包括兩塊冷凝板1，兩塊所述冷凝板1的兩端互相連接，兩塊所述冷凝板1形成的夾角豎直朝上，所述冷凝板1的內部設有若干冷凝管2，各冷凝管2均勻設置在冷凝板1的內部；

所述噴水組件4包括集水板5、蓄水箱6、水渦輪7和分流管8，所述集水板5豎向設置在兩塊所述冷凝板1的夾角的下端，所述蓄水箱6位于集水板5的下方，所述蓄水箱6通過水渦輪7與分流管8連通，所述水渦輪7與分流管8傳動連接，所述分流管8的下方設有若干噴水管9，所述噴水管9均勻設置在分流管8的下方。

作為優選，為了保證在冷凝板1下方的水珠能夠順利地流到集水板5上，從而進行采集水，所述冷凝板1靠近地面的一側設有若干導水槽1-1，所述導水槽1-1均勻設置在冷凝板1的外表面，所述導水槽1-1的中心軸線與噴水組件相交。

作為優選，水從噴水管9流下時，為了能夠提高水達到的范圍，從而能夠提高滅火的面積，提高系統的可靠性，所述噴水管9傾斜設置。

作為優選，為了能夠增加水的流速，提高水滅火的距離，從而提高了系統滅火的可靠性，所述噴水管9的上端的內徑大于噴水管9的下端的內徑。

作為優選，為了增加系統的在線監控功能，所述滅火機構中設有藍牙通訊模塊，所述藍牙通訊模塊包括藍牙，所述藍牙采用藍牙4.0協議與外部控制終端無線連接。

作為優選，為了提高系統的智能化，所述滅火機構中還設有中央控制裝置，所述中央控制裝置為PLC。

作為優選，為了防止冷凝板1由于高溫而發生自然，所述冷凝板1的阻燃等級為V-0。

作為優選，所述冷凝板1的下方設有溫度傳感器3。

該用于工業場合的智能消防系統中，各滅火機構設置在工業廠房的房頂，當發生火情時，通過制水組件能夠迅速產生冷凝水，然后通過噴水組件4對下面的火澆水，從而實現了滅火。

在制水組件中，當下方發生火情時，則熱空氣就會向上升起，遇到冷凝板1的下方，此時冷凝板1通過溫度傳感器3檢測到火情，則就控制各冷凝管2開始對冷凝板1進行降溫，熱空氣遇冷就會迅速凝結成水珠，隨后沿著冷凝板1中的導水槽1-1滑落至兩塊冷凝板1的夾角下方。該結構，實現了實時制水的功能，預防了當水源接入出現問題時耽誤火情的情況。

在噴水組件4中，水珠順著冷凝板1流下，則就會遇到兩塊冷凝板1的夾角下方的集水板5，繼續順著集水板5流到蓄水箱6中，進行存儲，當達到一定水量時，就會打開閥門，通過水渦輪7流到分流管8，從各噴水管9流出，對下方的火進行澆水，同時水渦輪7則因為水流的作用而發生旋轉，同樣分流管8就會開始旋轉，增加了各噴水管9滅火的距離，提高了系統滅火的可靠性。

與現有技術相比，該用于工業場合的智能消防系統中，通過各冷凝管2對冷凝板1降溫，熱空氣遇冷就會迅速凝結成水珠，從而實現了實時制水的功能，提高了系統滅火的可靠性；不僅如此，水珠順著冷凝板1流下，順著集水板5流到蓄水箱6中，進行存儲，當達到一定水量時，就會打開閥門，水就從各噴水管9流出，對下方的火進行澆水，同時水渦輪7則因為水流的作用而發生旋轉，同樣分流管8就會開始旋轉，增加了各噴水管9滅火的距離，提高了系統滅火的可靠性。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
