本實用新型涉及一種二氧化碳滅火系統，屬于消防器具技術領域。

背景技術：

二氧化碳滅火鋼瓶與其他種類的滅火鋼瓶不同，其內部壓力隨著溫度變化，會產生較大的變化，因此傳統的壓力表并不能有效的反應其是否有效。

目前，一般是通過定期稱重進行檢測二氧化碳滅火鋼瓶與的有效性。也即是，測量其內部二氧化碳重量。現有的一般采用彈簧秤、電子稱等稱重裝置由人手工定期測量。這樣比較浪費人力和時間，維護成本較高，也不夠科學。

技術實現要素：

本實用新型要解決的技術問題是，克服現有技術的缺點，提出一種可自動檢測重量的二氧化碳滅火系統。

本實用新型為解決上述技術問題提出的第一種技術方案是：一種二氧化碳滅火系統，包括：支架、固定在所述支架上的啟動瓶和懸掛在所述支架上的二氧化碳鋼瓶；所述支架上具有稱重裝置；所述二氧化碳鋼瓶懸掛在所述稱重裝置上，所述稱重裝置包括電阻應變計、微處理器、電源和通訊接口電路；所述電阻應變計的輸出端連接所述微處理器的輸入端，所述微處理器的通訊端連接所述通訊接口電路；所述電源為所述電阻應變計、微處理器和通訊接口電路供電；所述通訊接口電路通過接口連接計算機。

上述方案進一步的改進在于：所述通訊接口電路具有RS232接口、RS485接口、網絡接口或無線接口中的一種或幾種。

上述方案進一步的改進在于：所述稱重裝置還包括顯示屏和蜂鳴器，所述顯示屏和蜂鳴器分別連接所述微處理器的輸出端。

上述方案進一步的改進在于：所述電源包括電壓轉換電路、充電電路和電池。

本實用新型為解決上述技術問題提出的第二種技術方案是：一種二氧化碳滅火系統，包括：二氧化碳鋼瓶和用于擺放所述二氧化碳鋼瓶的底座，所述底座上固定有啟動瓶；所述底座上具有稱重裝置；所述二氧化碳鋼瓶擺放在所述稱重裝置上，所述稱重裝置包括電阻應變計、微處理器、電源和通訊接口電路；所述電阻應變計的輸出端連接所述微處理器的輸入端，所述微處理器的通訊端連接所述通訊接口電路；所述電源為所述電阻應變計、微處理器和通訊接口電路供電；所述通訊接口電路通過接口連接計算機。

上述方案進一步的改進在于：所述通訊接口電路具有RS232接口、RS485接口、網絡接口或無線接口中的一種或幾種。

上述方案進一步的改進在于：所述稱重裝置還包括顯示屏和蜂鳴器，所述顯示屏和蜂鳴器分別連接所述微處理器的輸出端。

上述方案進一步的改進在于：所述電源包括電壓轉換電路、充電電路和電池。

本實用新型提供的二氧化碳滅火系統，采用電阻應變計即時采集二氧化碳鋼瓶重量，并通過多種通訊接口與主控計算機連接，將重量信息發送至計算機，從而減少了人工巡檢的工作。一旦鋼瓶重量與設計重量不付，計算機還可發出告警信息。

附圖說明

下面結合附圖對本實用新型作進一步說明。

圖1是本實用新型一個優選的實施例1的結構示意圖。

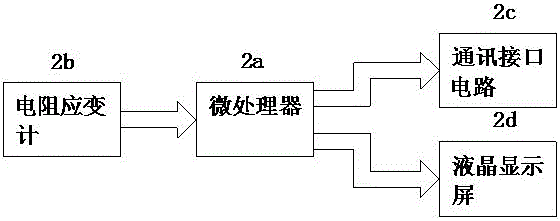

圖2是圖1中稱重裝置電路結構框圖結構示意圖。

圖3是圖2中電阻應變計、微處理器和液晶顯示屏電路圖。

圖4是圖2中通訊接口電路。

圖5是實施例1中多個鋼瓶組結構示意圖。

圖6是本實用新型一個優選的實施例2的結構示意圖。

具體實施方式

實施例1

本實施例的一種二氧化碳滅火系統，如圖1所示，包括：二氧化碳鋼瓶1、支架4和啟動瓶3。其中二氧化碳鋼瓶1通過稱重裝置5懸掛在支架4上，啟動瓶3固定在支架4側面。

如圖2，稱重裝置5包括電阻應變計2b、處理器2a、電源、通訊接口電路2c和液晶顯示屏2d；電阻應變計2b的輸出端連接處理器2a的輸入端，處理器2a的通訊端連接通訊接口電路2c；液晶顯示屏2d連接處理器2a的輸出端；通訊接口電路2c通過接口連接計算機（圖中未示）。處理器2a還連接有用于發出聲音告警的蜂鳴器。

其中，電源為系統中各用電部供電。電源由三部分組成，包括電壓轉換電路、充電電路和電池。電壓轉換電路用于將消防線路中的直流24v轉換為直流9V，充電電路則用于為電池充電，電池作為緊急電源使用。正常狀態時，取消防線路中的24V使用，一旦出現斷電情況，則由電池維持供電。

如圖3所示，橋式電路即為電阻應變計2b，微處理器2a為芯片7106，液晶顯示屏2d為數碼管。其中微處理器2a的33和34管腳為預留的通訊端口。通過匹配不同的通訊接口電路2c，即可實現不同的通訊方式。

本實施例中采用如圖4所示的RS485電路。通過不同的接口電路，如RS232接口電路、網絡接口電路（RJ45）或無線接口電路等等，即可實現不同的通訊方式。

如圖5所示，一個支架4上，可根據需要懸掛多個二氧化碳鋼瓶1。各自采用獨立的稱重裝置5。

一臺計算機可以通過集線器同時監控多個二氧化碳鋼瓶1，并以圖形界面顯示各二氧化碳鋼瓶1的狀態和位置。當某個或某幾個鋼瓶1的重量超過設定范圍，即發出告警信息。告警信息包括在圖形界面上顯示和聲音警告。同時，稱重裝置5上的蜂鳴器鳴響，方便工作人員到達現場后找到故障鋼瓶。更進一步的，還可以計算機連接短信貓，即可給設定的電話發送短信提示等等。

實施例2

本實施例是在實施例1的基礎上改進而來，其大部分不同，不同部分如圖6所示：

二氧化碳鋼瓶1本擺放在底座2上。稱重裝置隱藏在底座2內，為了方便擺放，不至傾倒，底座2上還具有框架6。框架6限制二氧化碳鋼瓶1的位置，使其剛好擺放在稱重裝置上，防止因為擺放偏差導致的稱量不準。啟動瓶3固定在框架6上。

與實施例1類似，通過增加底座2大小，也可將多個二氧化碳鋼瓶1擺放在同一個底座2上。底座2上也必須具有與二氧化碳鋼瓶1對應的沉重裝置。

本實用新型不局限于上述各實施例，凡采用等同替換形成的技術方案，均落在本實用新型要求的保護范圍。
