本實用新型涉及一種消防工具箱，尤其涉及一種高度可調的移動式消防工具箱。

背景技術：

在未完工的工地等地方，消防器材很多時候需要根據工程進度來改變位置，傳統的消防工具箱是嵌入在墻體中的，無法隨意改變位置。故施工時一般將滅火器單個放置在外面，這樣即容易使滅火器受風化腐蝕，影響滅火器的使用壽命，也不美觀。申請號為200910018270.4的文件公開了一種可移動滅火器箱，但其功能單一，只能放置滅火器，且在工地等地面高低不平的地方，箱體可能會傾斜甚至傾倒，有嚴重的安全隱患。

技術實現要素：

本實用新型所要解決的技術問題在于，提供一種可放置多種消防器材，并可在地面不平的地方使用的可移動式消防工具箱。

本實用新型是通過以下技術方案解決上述技術問題的：

一種高度可調的移動式消防工具箱，包括箱體和萬向輪；

所述箱體自下向上設置有底板，第一隔板，第二隔板和頂板；

所述第一隔板、第二隔板均可拆卸的活動連接在箱體上；

所述箱體三面封閉；

在所述第一隔板與所述箱體的下表面之間設置有遮擋部件；

在所述第二隔板的正面設置有遮擋部件；

所述萬向輪共四個，均布在所述箱體底面的四個角上，所述萬向輪的輪柱部分為千斤頂，可調節所述萬向輪的高度。

優選地，所述萬向輪還包括鎖扣。

優選地，所述萬向輪的高度調節范圍為0～0.3m。

優選地，所述箱體還包括清潔孔，所述清潔孔設置在所述箱體兩側面，所述隔板上的灰塵可通過所述清潔孔清理出箱體。

優選地，所述第一隔板上均布有多個圓孔，且圓孔直徑稍大于滅火器直徑，所述第一隔板與所述箱體底面之間的距離介于滅火器罐體高度的1/2～2/3之間。

優選地，所述第二隔板與頂板之間的箱體內側面還設置有多個鉸支座，所述鉸支座上活動連接有鉸接軸，用來固定消防軟管卷盤。

本實用新型的優點在于：本實用新型公開的一種高度可調的移動式消防工具箱，箱體內部設置有消防軟管卷盤鉸支座，所述第一隔板和第二隔板分別用來放置滅火器和消防水桶等消防器材，箱體正面擋板的設計避免了消防器材意外掉落的可能，提高使用安全性；箱體底部設置有四個高度可調的萬向輪，可方便的移動滅火器工具箱到需要的位置，由于萬向輪高度可調，使本實用新型可在傾斜或坑洼不平的地面上使用；另外，萬向輪設置有鎖扣，鎖扣踩下可鎖死本實用新型公開的一種高度可調的移動式消防工具箱，防止其在傾斜的地面上發生移動，提高了工具箱的安全性，本實用新型公開的一種高度可調的移動式消防工具箱使用方便，功能多樣，可在各種環境中使用。

附圖說明

圖1是本實用新型的實施例的高度可調的移動式消防工具箱的整體結構直視圖；

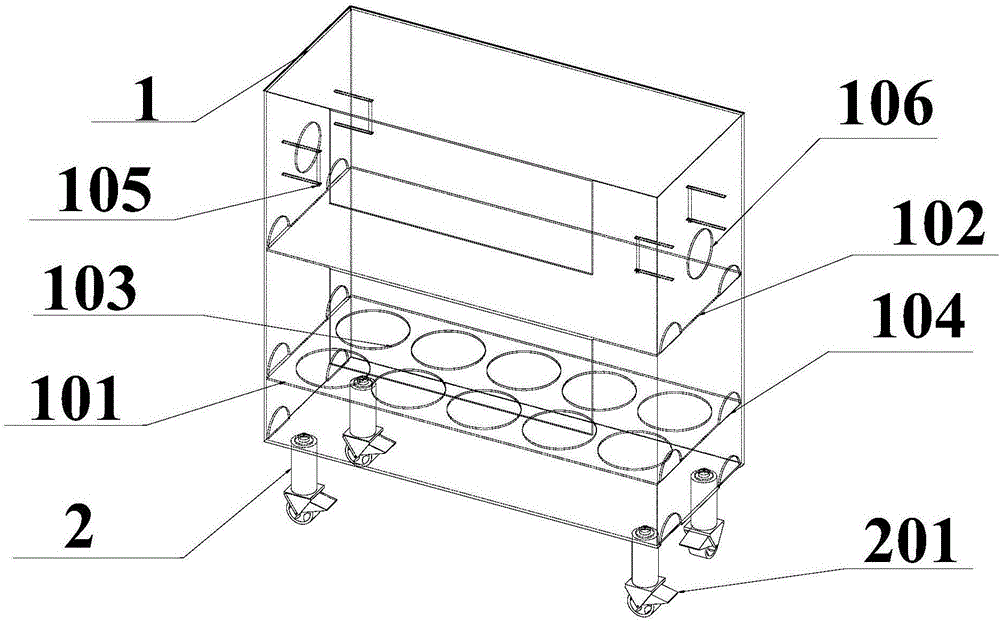

圖2是本實用新型的實施例的高度可調的移動式消防工具箱的整體結構透視圖；

圖3是本實用新型的實施例的高度可調的移動式消防工具箱的萬向輪收縮時的剖面圖；

圖4是本實用新型的實施例的高度可調的移動式消防工具箱的萬向輪伸展時的剖面圖；

圖5是本實用新型的實施例的高度可調的移動式消防工具箱的鉸支座的局部放大圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚明白，以下結合具體實施例，并參照附圖，對本實用新型作進一步的詳細說明。

如圖1所示，本實用新型公開的一種高度可調的移動式消防工具箱的實施例，包括箱體1和萬向輪2。

所述萬向輪2均布在所述箱體1底面的四個角上，所述萬向輪2的輪柱部分為液壓千斤頂，可調節所述萬向輪2的高度，圖3和圖4分別是所述萬向輪2收縮和伸展的剖面圖，使用者可調節所述萬向輪2的高度來將本實用新型公開的一種高度可調的移動式消防工具箱應用于傾斜或高低不平的地面上，所述萬向輪2可調節的高度范圍為0～0.3m；所述萬向輪2還設置有鎖扣201，所述鎖扣201鎖死后，所述萬向輪2將鎖死，防止本實用新型公開的消防工具箱非人為的改變位置，出現意外。

所述箱體1從下向上設置有底板。第一隔板101，第二隔板102；所述第一隔板101表面均布有圓孔103，所述圓孔103半徑稍大于滅火器半徑，滅火器可通過所述圓孔103固定在所述箱體1中，所述第一隔板101與所述箱體1的底面之間的距離介于滅火器罐體高度的1/2～2/3之間。

所述第二隔板102與頂板之間的所述箱體1的內側面還設置有多個鉸支座105；如圖5所示，所述鉸支座105上活動鏈接有鉸接軸，可用于固定消防軟管卷盤；所述鉸支座105所在的所述箱體1的側面還設置有通孔106，用于固定在所述鉸支座105上的消防軟管卷盤與消防管道連接，使用者可根據需要決定使用所述鉸支座105的數量和位置。

所述箱體1兩側還設置有清潔孔104，所述隔板上的灰塵可通過所述清潔孔104清理出所述箱體1。

使用本實用新型公開的一種高度可調的移動式消防工具箱時，使用者將所述萬向輪2的鎖扣201打開，然后將工具箱移動到合適的位置，若地面坑洼不平，使用者可調節萬向輪高度，使所述箱體1保持豎直；確定工具箱擺放位置后，將所述鎖扣201踩下，工具箱將不可移動。

所述第一隔板101用于放置滅火器，具體設置多少圓孔103本領域技術人員可根據需要自行決定；所述第二隔板102用于放置消防水桶或消防水管；所述第二隔板102與頂板之間的所述箱體1的側面設置有鉸支座105可固定消防軟管卷盤；所述第一隔板101、第二隔板102均可拆卸的活動連接在所述箱體1內部。

在所述第一隔板101與所述箱體1的下表面之間設置有遮擋部件，可用于遮擋滅火器的下部并支撐所述第一隔板101；

在所述第二隔板102的正面設置有遮擋部件，可用于保護消防器材掉落并支撐所述第二隔板102。

圖1是本實用新型的實施例的整體結構直觀圖，為使本實用新型更易于理解，圖2是另一實施例的整體結構的透視圖，可直觀的看到本實用新型實施例內部的結構，圖3和圖4分別是本實用新型實施例的萬向輪收縮和伸展的情況下的剖面圖，圖5是本實用新型實施例的鉸支座105的局部放大圖。

以上所述的具體實施例，對本實用新型的目的、技術方案和有益效果進行了進一步詳細說明，應理解的是，以上所述僅為本實用新型的具體實施例而已，并不用于限制本實用新型，在不脫離本實用新型的精神和原則的前提下，本領域普通技術人員對本實用新型所做的任何修改、等同替換、改進等，均應落入本實用新型權利要求書確定的保護范圍之內。
