本實用新型涉及滅火設備技術領域，具體為一種便攜式高空電機設備滅火裝置。

背景技術：

電機是指依據電磁感應定律實現電能轉換或傳遞的一種電磁裝置。它的主要作用是產生驅動轉矩，作為用電器或各種機械的動力源，主要作用是利用電能轉化為機械能。

而在電機工作中會產生大量的熱量，特別是夏天經常出現散熱不及時而導致電機燒壞，甚至發生自然，這時我們需要及時對電機進行滅火，但是部分電機在高空作業，一般的滅火器很難搬運，且搬運數量少，從而影響了滅火的效率，因此我們提出一種便攜式高空電機設備滅火設備。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本實用新型提供了一種便攜式高空電機設備滅火裝置，具備便攜等優點，解決了因高空作業無法攜帶滅火器而未能及時滅火的問題。

(二)技術方案

為實現上述便攜的目的，本實用新型提供如下技術方案：一種便攜式高空電機設備滅火裝置，包括殼體，所述殼體的側面開設有置物槽，所述置物槽的內側固定安裝有棉套，所述置物槽的底端固定安裝有棉墊，且棉套的底端與棉墊的頂端固定連接，所述殼體正面的頂端固定安裝有上拉扣，所述殼體正面的底端固定安裝有下拉口，所述上拉扣和下拉口通過背帶連接，所述殼體的側面固定安裝有相對應的開關器和收放器，且開關器和收放器通過皮帶傳動連接，所述皮帶的一端與開關器固定套接。

優選的，所述開關器包括壓縮彈簧，所述壓縮彈簧的一端與移動板側面的中部固定連接，所述移動板的另一側與皮帶的一端活動連接，所述皮帶的另一端與固定板的底端活動連接，所述固定板的頂端固定套裝有限位塊，所述限位塊的頂端與固定套裝在固定板上伸縮彈簧的底端固定連接，所述固定板的頂端固定安裝有拉桿。

優選的，所述固定板的底端為三角錐形，且固定板的斜面對向收放器的一側。

優選的，所述收放器包括被動軸，所述被動軸上固定套裝有扭簧，所述扭簧的兩端均與套裝在被動軸上套筒的內壁固定連接，所述套筒上卷套有皮帶。

優選的，所述皮帶包括套板，所述套板的一端固定安裝有扣板，所述扣板與固定板的底端活動連接。

優選的，所述扣板的形狀為直角梯形，且扣板的斜面向上，且扣板的斜面與固定板的斜面相互平行。

(三)有益效果

與現有技術相比，本實用新型提供了一種便攜式高空電機設備滅火裝置，具備以下有益效果：

1、該便攜式高空電機設備滅火裝置，通過設置置物槽，將至少兩瓶C粉的滅火器放入，提高滅火資源，然后通過皮帶與開關器的扣接，對滅火器進行有效的固定，然后通過背帶將殼體背起，大大提高了滅火的便捷性，從而提高了滅火的效率。

2、該便攜式高空電機設備滅火裝置，通過設置棉套，防止在搬運時，滅火器放生碰撞而影響使用，通過設置棉墊，對滅火器的底端進行有效的固定和緩沖，提高了滅火器的固定性，從而方便了攜帶。

附圖說明

圖1為本實用新型結構示意圖；

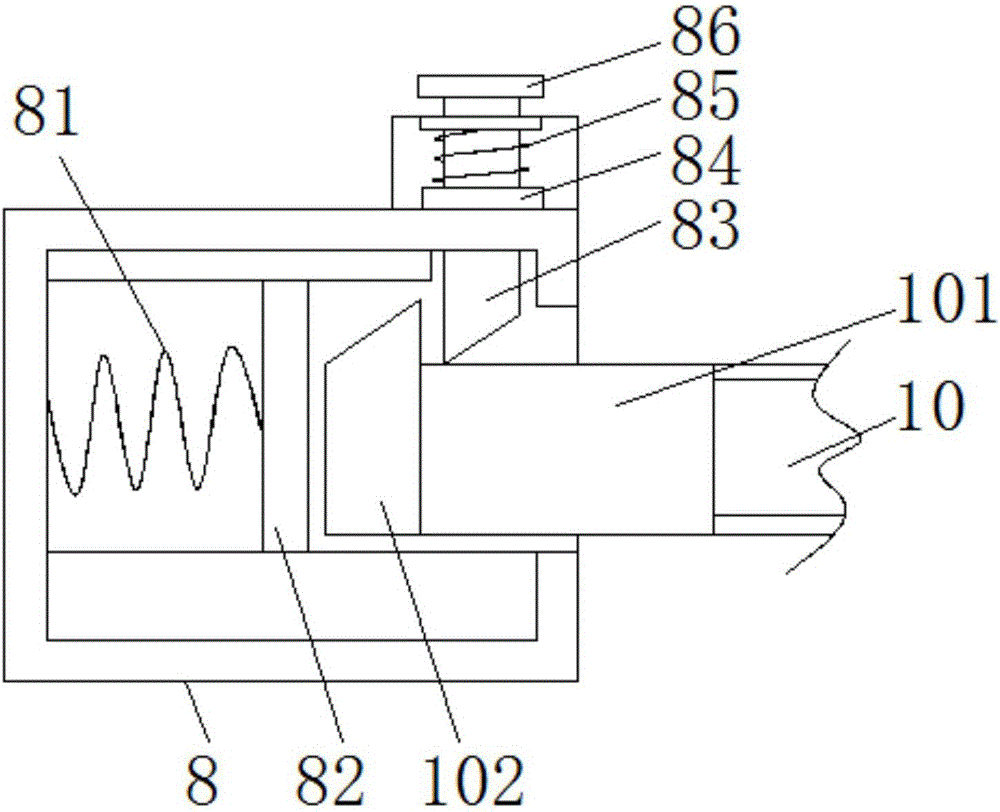

圖2為本實用新型結構開關器側面剖切示意圖；

圖3為本實用新型結構收放器側面剖切示意圖。

圖中：1殼體、2置物槽、3棉套、4棉墊、5上拉扣、6下拉口、7背帶、8開關器、81壓縮彈簧、82移動板、83固定板、84限位塊、85伸縮彈簧、86拉桿、9收放器、91被動軸、92扭簧、93套筒、10皮帶、101套板、102扣板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，一種便攜式高空電機設備滅火裝置，包括殼體1，殼體1的側面開設有置物槽2，置物槽2的內側固定安裝有棉套3，對滅火器進行有效的緩沖，防止其損壞而影響使用，置物槽2的底端固定安裝有棉墊4，增強對滅火器底端的固定效果，且棉套3的底端與棉墊4的頂端固定連接，殼體1正面的頂端固定安裝有上拉扣5，殼體1正面的底端固定安裝有下拉口6，上拉扣5和下拉口6通過背帶7連接，用于殼體1的攜帶，便于雙手騰出來，殼體1的側面固定安裝有相對應的開關器8和收放器9，且開關器8和收放器9通過皮帶10傳動連接，對滅火器的側面進行有效的固定，皮帶10的一端與開關器8固定套接，開關器8包括壓縮彈簧81，壓縮彈簧81的一端與移動板82側面的中部固定連接，提高皮帶10與固定板83的固定效果，移動板82的另一側與皮帶10的一端活動連接，皮帶10的另一端與固定板83的底端活動連接，固定板83的底端為三角錐形，且固定板83的斜面對向收放器9的一側，便于扣板102的套入，收放器9包括被動軸91，被動軸91上固定套裝有扭簧92，扭簧92的兩端均與套裝在被動軸91上套筒94的內壁固定連接，套筒94上卷套有皮帶10，通過扭簧92提高皮帶10的收卷效率，皮帶10包括套板101，套板101的一端固定安裝有扣板102，扣板102的形狀為直角梯形，且扣板102的斜面向上，且扣板102的斜面與固定板83的斜面相互平行，便于扣板102套入開關器8內，對滅火器的側面進行有效的固定，扣板102與固定板83的底端活動連接，固定板83的頂端固定套裝有限位塊84，限位塊84的頂端與固定套裝在固定板83上伸縮彈簧85的底端固定連接，固定板83的頂端固定安裝有拉桿86，便于拉出固定板83，使得扣板102被取出，便于開關。

在使用時，首先，拉起拉桿86，使得固定板83上移，然后通過壓縮彈簧81的作用，使得移動板83來頂出扣板102，再通過扭簧92的作用，將皮帶卷收回去，同時拿取滅火器進行滅火即可。

綜上所述，該便攜式高空電機設備滅火裝置，通過設置置物槽2，將至少兩瓶C粉的滅火器放入，提高滅火資源，然后通過皮帶10與開關器8的扣接，對滅火器進行有效的固定，然后通過背帶7將殼體1背起，大大提高了滅火的便捷性，從而提高了滅火的效率，通過設置棉套3，防止在搬運時，滅火器放生碰撞而影響使用，通過設置棉墊4，對滅火器的底端進行有效的固定和緩沖，提高了滅火器的固定性，從而方便了攜帶，解決了因高空作業無法攜帶滅火器而未能及時滅火的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
