本發明涉及一種給皂機，尤其涉及一種用在給皂機上的分配器。
背景技術：

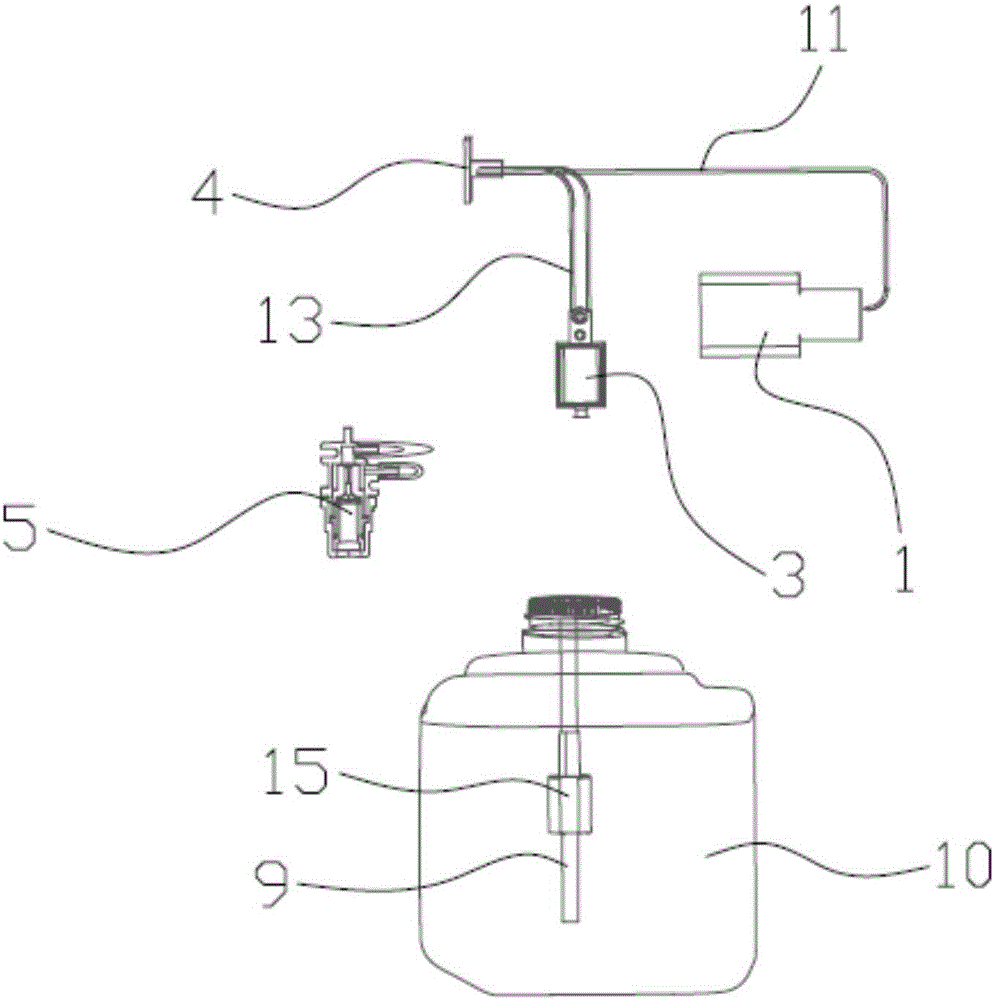

：隨著現代化的需要，人們開始需求先進的清洗產品，給皂機在時代發展的催化下應運而生。一般的給皂機是用來供給皂液，按下擠壓處，即可自動提供皂液；而且適合各種皂液，如液體皂、潤膚液、洗發精、清洗劑等；常用于旅館、餐廳、醫院、辦公室和家庭等。但是，由于傳統的給皂機當儲液罐內裝的是液體時，只能擠壓出液體，并不能將液體轉變成泡沫再擠壓出來。因此，對于一些需要擠壓出泡沫的顧客就需要額外購買另一個制造泡沫專用的給皂機，且制造泡沫的專用給皂機需要用到泡沫器液體泵，造價昂貴；如此，既增加了給皂機的制造成本，又提高了顧客的消費額度。技術實現要素：本發明提供一種能夠通過調節氣流分布，使給皂機實現泡沫和液體兩用的噴量可調的泡沫和液體兩用分配器。本發明采用的技術方案為：一種噴量可調的泡沫和液體兩用分配器，用以安裝于一給皂機，其包括：氣泵、第一分流裝置、第二分流裝置、發泡箱以及電路板；所述氣泵連接所述第一分流裝置，所述第一分流裝置連接有連接管和進氣管，所述連接管連接所述發泡箱，所述進氣管連接一儲液瓶；所述第二分流裝置連接有導液管和出液管，所述導液管插入所述儲液瓶內部，所述出液管連接至所述發泡箱；所述電路板電性連接所述第一分流裝置、所述第二分流裝置和所述氣泵。進一步地，所述第一分流裝置和所述第二分流裝置均為電磁閥。進一步地，所述第一分流裝置和所述第二分流裝置均為分流器。進一步地，所述導液管插入所述儲液瓶的一端設有鴨嘴閥。進一步地，所述電路板進一步設有紅外感應器。相較于現有技術，本發明的噴量可調的泡沫和液體兩用分配器，當需要擠出泡沫時，通過所述氣泵打進氣體經所述第一分流裝置分流后，80％的氣體從所述進氣管進入所述儲液瓶，使得所述儲液瓶內的壓強增大，擠壓所述儲液瓶內的皂液自所述導液管經過所述出液管流入所述發泡箱；由所述第一分流裝置分流的20％的氣體從所述連接管進入所述發泡箱與皂液混合，從而使得所述發泡箱能夠產生大量的泡沫；當需要擠出皂液時，僅需通過電路板調節所述第一分流裝置將100％的氣體從所述進氣管進入所述儲液瓶，擠壓皂液自所述導液管流向所述出液管，再流到所述發泡箱，即可使得所述發泡箱擠出皂液。因此，本發明的噴量可調的泡沫和液體兩用分配器，無需使用泡沫器液體泵就能實現擠壓出泡沫和皂液，造價便宜，使用方便，而且有效降低了顧客的消費額度。附圖說明附圖是用來提供對本發明的進一步理解，并構成說明書的一部分，與下面的具體實施方式一起用于解釋本發明，但不應構成對本發明的限制。在附圖中，圖1：本發明噴量可調的泡沫和液體兩用分配器第一實施例的立體圖；圖2：本發明噴量可調的泡沫和液體兩用分配器第一實施例的剖視圖；圖3：本發明噴量可調的泡沫和液體兩用分配器第一實施例的立體分解圖；圖4：本發明噴量可調的泡沫和液體兩用分配器的電路板的示意圖；圖5：本發明噴量可調的泡沫和液體兩用分配器第一實施例的工作示意圖；圖6：本發明噴量可調的泡沫和液體兩用分配器第二實施例的工作示意圖。各部件名稱及其標號氣泵1第一分流裝置2第二分流裝置3電路板4發泡箱5進氣管6連接管7出液管8導液管9儲液瓶10導線11、12、13紅外感應器14鴨嘴閥15具體實施方式以下結合附圖對本發明的具體實施方式進行詳細說明。應當理解的是，此處所描述的具體實施方式僅用于說明和解釋本發明，并不用于限制本發明。如圖1和圖4所示，本發明的噴量可調的泡沫和液體兩用分配器，用以安裝于一給皂機(未圖示)，包括：氣泵1、第一分流裝置2、第二分流裝置3、發泡箱5以及電路板4。所述氣泵1通過一根導管(圖未標)連接至所述第一分流裝置2，所述第一分流裝置2連接有連接管7和進氣管6，所述連接管7連接至所述發泡箱5，所述進氣管6連接一儲液瓶10，所述儲液瓶10內裝有皂液，所述進氣管6位于液面的上方。所述第二分流裝置3連接有導液管9和出液管8，且位于所述導液管9和所述出液管8之間；所述導液管9插入所述儲液瓶10內部，且位于液面的下方；所述出液管8連接至所述發泡箱5。所述電路板4通過若干的導線11、12、13電性連接所述第一分流裝置2、所述第二分流裝置3和所述氣泵1。所述電路板4控制所述第一分流裝置2的氣體分出量，且所述電路板4控制所述第一分流裝置2和所述第二分流裝置3的工作時間，所述電路板4控制所述氣泵1進行工作。當需要擠出泡沫時，通過所述氣泵1打進氣體經所述第一分流裝置2分流后，80％的氣體從所述進氣管6進入所述儲液瓶10，使得所述儲液瓶10內的壓強增大，擠壓所述儲液瓶10內的皂液自所述導液管9經過所述出液管8流入所述發泡箱5；由所述第一分流裝置2分流的20％的氣體自所述連接管7進入所述發泡箱5與皂液混合，從而使得所述發泡箱5能夠產生大量的泡沫。當需要擠出皂液時，僅需通過電路板4調節所述第一分流裝置2將100％的氣體從所述進氣管6進入所述儲液瓶10，擠壓所述儲液瓶10內的皂液自所述導液管9流向所述出液管8，再流到所述發泡箱5，即可使得所述發泡箱5擠出皂液。因此，所述噴量可調的泡沫和液體兩用分配器使得給皂機無需使用泡沫器液體泵就能實現既能擠壓出泡沫又能擠壓出皂液的功能，造價便宜，使用方便，而且有效降低了顧客的消費額度。此外，當所述氣泵1停止工作時，所述儲液瓶10內有一定氣壓的氣體，此時，需把所述第二分流裝置3關閉，防止所述儲液瓶10內的皂液繼續流出，而且也保持所述儲液瓶10內的氣壓為下一次可以瞬間出液提供條件。進一步，所述導液管9插入所述儲液瓶10的一端設有鴨嘴閥15，所述鴨嘴閥15位于所述儲液瓶10內的液面以下，使得所述儲液瓶10內的皂液在微壓的狀態下就能快速地進入所述導液管9內。所述電路板4進一步設有紅外感應器14，用以感應人體，當人手伸至給皂機時，由所述紅外感應器14感應到人手，所述電路板4控制所述第一分流器和所述第二分流器進行工作直至人手離開，如此，實現所述電路板4對所述第一分流裝置2和所述第二分流裝置3的工作時間的控制。本實施例中所述第一分流裝置2和所述第二分流裝置3均為電磁閥；且所述氣泵1和所述第一分流裝置2、所述第二分流裝置3的功耗都為低功率，有效節省電源。圖6為本實施例與實施例一相同的結構在此不再贅述，差異僅在于：所述第一分流裝置2和所述第二分流裝置3均為分流器。所述導液管9直接連接所述出液管8，所述第二分流裝置3再連接所述出液管8且靠近所述發泡箱5；且所述第二分流裝置3設于所述連接管7。綜上，本發明的噴量可調的泡沫和液體兩用分配器具有以下有益效果：1、當需要擠出泡沫時，通過所述氣泵1打進氣體經所述第一分流裝置2分流后，80％的氣體從所述進氣管6進入所述儲液瓶10，使得所述儲液瓶10內的壓強增大，擠壓所述儲液瓶10內的皂液自所述導液管9經過所述出液管8流入所述發泡箱5；由所述第一分流裝置2分流的20％的氣體從所述連接管7進入所述發泡箱5與皂液混合，從而使得所述發泡箱5能夠產生大量的泡沫；如此避免使用泡沫器液體泵，從而節省成本。2、當需要擠出皂液時，僅需通過電路板4調節所述第一分流裝置2將100％的氣體從所述進氣管6進入所述儲液瓶10，擠壓所述儲液瓶10內的皂液自所述導液管9流向所述出液管8，再流到所述發泡箱5，即可使得所述發泡箱5擠出皂液；性能方便調節泡沫和皂液兩種功能；顧客僅需購買一臺給皂機就能調節泡沫和皂液兩種不同的功效，避免顧客購買兩種不同功效的給皂機，有效降低了顧客的消費額度。只要不違背本發明創造的思想，對本發明的各種不同實施例進行任意組合，均應當視為本發明公開的內容；在本發明的技術構思范圍內，對技術方案進行多種簡單的變型及不同實施例進行的不違背本發明創造的思想的任意組合，均應在本發明的保護范圍之內。當前第1頁1 2 3
