本技術涉及滅火水炮，具體為一種快速更換炮嘴的滅火水炮。

背景技術：

1、消防水炮作為一種重要的滅火工具，具有可靠性高、操作方便、靈敏性能高、使用壽命長等特點，廣泛應用于各種易燃易爆的場所及火災易發保護區，消防水炮炮頭作為其關鍵設備，是壓力水進行能量轉換的最后環節，決定著水射流的噴射距離和滅火效果，其性能好壞直接影響消防水炮水射流的性能，隨著社會地發展，導致火災的因素也大量增加，火災情況也越來越復雜，消防水炮能夠快速高效地滅火，防止火災蔓延，智能消防炮是指利用高新技術能自動定位火源、精確定點滅火的消防炮。

2、現有技術中，如公開號為cn217908702u的中國專利公開了一種消防水炮，包括智能水炮主體和拆裝組件，所述智能水炮主體外部上方設置有用于方便工作人員進行拆裝的拆裝組件，所述拆裝組件包括固定板、安裝內槽、蝶形螺栓、安裝邊板和安裝卡塊，所述固定板底端外壁開設有安裝內槽，且安裝內槽兩側均安裝有蝶形螺栓，所述固定板兩側均設置有安裝邊板，所述安裝內槽內部安裝有安裝卡塊。

3、傳統水炮的噴射頭一般是固定安裝或者是通過螺紋結構固定安裝，該方式不方便對噴射頭進行拆卸更換，適用的范圍較窄，為此我們提出一種快速更換炮嘴的滅火水炮用于解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種快速更換炮嘴的滅火水炮，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種快速更換炮嘴的滅火水炮，包括法蘭盤，所述法蘭盤的一端固定連接安裝管，所述安裝管的底端固定連接殼體，所述殼體的一側開設有活動口，所述活動口內活動設有連接管，所述連接管的一端固定連接有安裝組件，所述安裝組件卡接有噴射頭；

3、所述連接管的兩側分別固定設有紅外感應器、智能攝像頭，所述殼體的底端一側固定安裝有紫外感應器。

4、優選的，所述活動口為l型結構。

5、優選的，所述連接管與噴射頭之間設有密封圈。

6、優選的，所述噴射頭的一端周側固定連接若干卡接板，所述卡接板上開設有若干定位孔。

7、優選的，所述安裝組件包括環體、活動桿、弧形條、卡接槽、環形腔、彈簧、連接環、卡塊，所述環體同軸固定連接連接管的端部，所述環體的一側端部開設有若干卡接槽，所述卡接槽內滑動卡接卡接板，所述卡接槽內活動設有卡塊，所述卡塊與定位孔卡接配合，所述卡塊的一端固定連接活動桿的一側端部，所述活動桿滑動連接環體，所述環體的另一側中空設有環形腔，所述環形腔內滑動設有連接環，所述連接環固定連接活動桿，所述活動桿外活動套設彈簧，所述彈簧的一端固定連接環形腔的內壁，彈簧的另一端固定連接連接環，所述活動桿遠離卡塊的端部固定連接弧形條，所述弧形條活動設在環體外。

8、優選的，所述卡接槽圓周均布設置，所述卡接槽為l型結構，所述弧形條為月牙型結構。

9、與現有技術相比，本實用新型的有益效果是：通過安裝組件對噴射頭進行固定卡接，方便對噴射頭進行快速拆裝更換，相較于傳統的螺紋結構連接方式，減少了旋轉操作的步驟，提高了更換的效率。

技術特征：

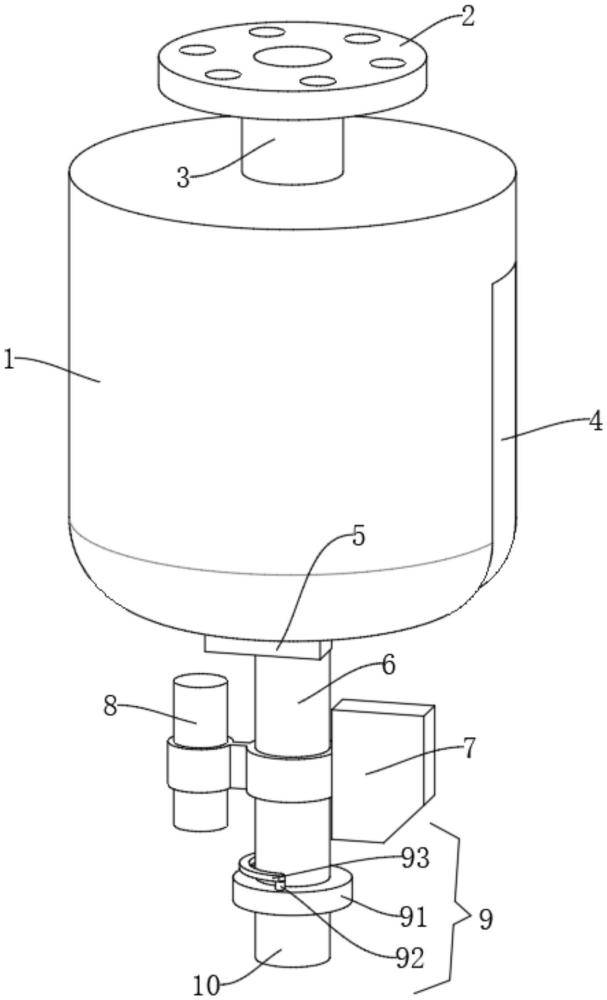

1.一種快速更換炮嘴的滅火水炮，包括法蘭盤(2)，其特征在于：所述法蘭盤(2)的一端固定連接安裝管(3)，所述安裝管(3)的底端固定連接殼體(1)，所述殼體(1)的一側開設有活動口(4)，所述活動口(4)內活動設有連接管(6)，所述連接管(6)的一端固定連接有安裝組件(9)，所述安裝組件(9)卡接有噴射頭(10)；

2.根據權利要求1所述的一種快速更換炮嘴的滅火水炮，其特征在于：所述活動口(4)為l型結構。

3.根據權利要求1所述的一種快速更換炮嘴的滅火水炮，其特征在于：所述連接管(6)與噴射頭(10)之間設有密封圈(11)。

4.根據權利要求1所述的一種快速更換炮嘴的滅火水炮，其特征在于：所述噴射頭(10)的一端周側固定連接若干卡接板(101)，所述卡接板(101)上開設有若干定位孔(102)。

5.根據權利要求4所述的一種快速更換炮嘴的滅火水炮，其特征在于：所述安裝組件(9)包括環體(91)、活動桿(92)、弧形條(93)、卡接槽(94)、環形腔(95)、彈簧(96)、連接環(97)、卡塊(98)，所述環體(91)同軸固定連接連接管(6)的端部，所述環體(91)的一側端部開設有若干卡接槽(94)，所述卡接槽(94)內滑動卡接卡接板(101)，所述卡接槽(94)內活動設有卡塊(98)，所述卡塊(98)與定位孔(102)卡接配合，所述卡塊(98)的一端固定連接活動桿(92)的一側端部，所述活動桿(92)滑動連接環體(91)，所述環體(91)的另一側中空設有環形腔(95)，所述環形腔(95)內滑動設有連接環(97)，所述連接環(97)固定連接活動桿(92)，所述活動桿(92)外活動套設彈簧(96)，所述彈簧(96)的一端固定連接環形腔(95)的內壁，彈簧(96)的另一端固定連接連接環(97)，所述活動桿(92)遠離卡塊(98)的端部固定連接弧形條(93)，所述弧形條(93)活動設在環體(91)外。

6.根據權利要求5所述的一種快速更換炮嘴的滅火水炮，其特征在于：所述卡接槽(94)圓周均布設置，所述卡接槽(94)為l型結構，所述弧形條(93)為月牙型結構。

技術總結
本技術公開了一種快速更換炮嘴的滅火水炮，包括法蘭盤，所述法蘭盤的一端固定連接安裝管，所述安裝管的底端固定連接殼體，所述殼體的一側開設有活動口，所述活動口內活動設有連接管，所述連接管的一端固定連接有安裝組件，所述安裝組件卡接有噴射頭；所述連接管的兩側分別固定設有紅外感應器、智能攝像頭，所述殼體的底端一側固定安裝有紫外感應器。通過安裝組件對噴射頭進行固定卡接，方便對噴射頭進行快速拆裝更換，相較于傳統的螺紋結構連接方式，減少了旋轉操作的步驟，提高了更換的效率。

技術研發人員：吳東林,丁瑞成,張新,郭曉瀅
受保護的技術使用者：江蘇安成智能科技有限公司
技術研發日：20240605
技術公布日：2025/4/28
