本技術涉及電池包，尤其涉及電池包浸水式滅火防爆平臺。

背景技術：

1、電池包市場前景廣闊，研究價值高，相關試驗驗證工作開展頻繁，其中大部分為破壞性試驗，試驗過程可能出現電池包漏電、起火、發煙、爆炸等安全事故，危機人身財產安全。為降低試驗過程中的安全風險，隔離危險源，相關保障試驗人員及設備的生命財產安全的安全措施勢在必行；

2、經檢索公開號為cn212060507u的中國專利，公開了一種電池包熱擴散試驗的低地安全防護裝置。

3、上述的技術方案中：包括試驗機架，電池包放置在試驗機架上進行熱擴散試驗；所述的試驗機架為可升降試驗機架，試驗機架安裝在升降機構上，隨同升降機構的升降而升降，在試驗機架的下方低于地平面，設置有下沉式水池，試驗機架在下沉式水池和地面之間進行升降。本實用新型通過一個升降式的框架結構平臺進行電池包熱擴散試驗，并在電池包試驗完畢后，將電池包下沉到水池中，可以更加安全地實現對電池包的冷卻降溫、滅火滅煙、安全隔離；

4、但是在上述方案中，電池過載著火爆炸，往往發生在一瞬間，具有瞬發性和不可預測性，而該裝置通過升降裝置將電池包浸入冷卻液中的方式，非常緩慢，危險性較高，尤其是電池爆炸的沖擊力會破壞升降結構，使得電池不能侵入冷卻液中滅火，且電池爆炸的沖擊力有炸開試驗機架的可能，試驗機架在爆炸下有炸開傷人的風險。

5、為此，我們提出電池包浸水式滅火防爆平臺。

技術實現思路

1、本實用新型主要是解決上述現有技術所存在的技術問題，提供電池包浸水式滅火防爆平臺。

2、為了實現上述目的，本實用新型采用了如下技術方案，電池包浸水式滅火防爆平臺，包括支撐平臺，其特征在于：支撐平臺下方固定連接有蓄水筒，支撐平臺內開設有開槽，開槽與蓄水筒連通，開槽內轉動連接滅火組件，滅火組件包括兩個支撐板，支撐板具有關閉狀態和打開狀態，支撐板側面固定連接有轉動桿，轉動桿轉動連接在開槽內，支撐板一側還固定連接有靠近另一個支撐板的支撐桿，支撐桿可活動的插接在限位套筒內。

3、作為優選，限位套筒內開設有兩個連接槽，限位套筒兩側還開設有支撐槽，支撐槽內滑動連接有直角板，直角板固定連接在支撐平臺下方。

4、作為優選，支撐平臺還開設有安裝槽，安裝槽內固定連接有氣缸，氣缸輸出端活動連接與氣桿，氣桿固定連接在限位套筒上。

5、作為優選，支撐板上放置有防爆組件，防爆組件包括電池籠，電池籠上端固定連接有均勻分布的兩個延長板。

6、作為優選，延長板為l型，兩個延長板之間固定連接有防爆板。

7、作為優選，防爆板下端固定連接有滑桿，滑桿滑動連接在滑槽內。

8、作為優選，滑槽開設在支撐平臺上，滑槽外還設置有緩沖墊片。

9、本實用新型提供了電池包浸水式滅火防爆平臺，與現有技術相比，具有如下改進及優點：

10、(1)本實用新型采用限位套筒控制支撐板的打開和關閉，設置支撐平臺下方固定連接有蓄水筒，支撐平臺內開設有開槽，開槽與蓄水筒連通，開槽內轉動連接滅火組件，滅火組件包括兩個支撐板，支撐板具有關閉狀態和打開狀態，支撐板側面固定連接有支撐桿，支撐桿轉動連接在開槽內，支撐板一側還固定連接有靠近另一個支撐板的支撐桿，支撐桿可活動的插接在限位套筒內，限位套筒內開設有兩個連接槽，限位套筒兩側還開設有支撐槽，支撐槽內滑動連接有直角板，直角板固定連接在支撐平臺下方，支撐平臺還開設有安裝槽，安裝槽內固定連接有氣缸，氣缸輸出端活動連接與氣桿，氣桿固定連接在限位套筒上，通過限位套筒插接進支撐桿中，使得支撐板處于關閉狀，這時可以在支撐板上對電池包進行極限測試，在測試完畢后，氣缸拉動氣桿，氣桿拉動限位套筒從支撐桿中拔出，支撐桿失去支撐，支撐板向兩側打開，電池包會直接掉進蓄水筒中，進行冷卻，能夠快速將電池包浸入冷卻液中，減少電池包在外暴露的風險，且設置有直角板能夠對限位套筒進行支撐，提升支撐板的負載能力，具有較好的實用價值。

11、(2)本實用新型采用電池籠隨著支撐板打開浸入冷卻液中，設置支撐板上放置有防爆組件，防爆組件包括電池籠，電池籠上端固定連接有均勻分布的兩個延長板，延長板為l型，兩個延長板之間固定連接有防爆板，防爆板下端固定連接有滑桿，滑桿滑動連接在滑槽內，滑槽開設在支撐平臺上，滑槽外還設置有緩沖墊片，通過將防爆組件放置在支撐板，在支撐板打開時電池籠隨著電池包滑落進冷卻液中，延長板的設置使得電池籠能夠完全浸入冷卻液中，在電池包爆炸時，其沖擊力作用在冷卻液中，在冷卻液消散，減少沖擊力對電池籠的沖擊，防爆板的設置能夠對向上沖出的冷卻液進行阻攔，進一步降低電池包爆炸的沖擊，安全性非常可靠。

技術特征：

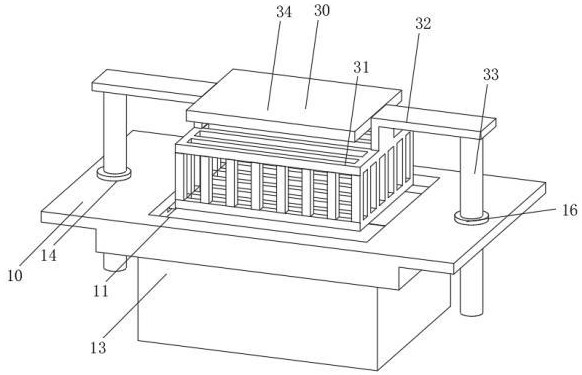

1.電池包浸水式滅火防爆平臺，包括支撐平臺（10），其特征在于：所述支撐平臺（10）下方固定連接有蓄水筒（13），所述支撐平臺（10）內開設有開槽（11），所述開槽（11）與蓄水筒（13）連通，所述開槽（11）內轉動連接滅火組件（20），所述滅火組件（20）包括兩個支撐板（21），所述支撐板（21）具有關閉狀態和打開狀態，所述支撐板（21）側面固定連接有轉動桿（22），所述轉動桿（22）轉動連接在開槽（11）內，所述支撐板（21）一側還固定連接有靠近另一個支撐板（21）的支撐桿（23），所述支撐桿（23）可活動的插接在限位套筒（24）內。

2.根據權利要求1所述的電池包浸水式滅火防爆平臺，其特征在于：所述限位套筒（24）內開設有兩個連接槽（25），所述限位套筒（24）兩側還開設有支撐槽（26），所述支撐槽（26）內滑動連接有直角板（27），所述直角板（27）固定連接在支撐平臺（10）下方。

3.根據權利要求1所述的電池包浸水式滅火防爆平臺，其特征在于：所述支撐平臺（10）還開設有安裝槽（15），所述安裝槽（15）內固定連接有氣缸（29），所述氣缸（29）輸出端活動連接與氣桿（28），所述氣桿（28）固定連接在限位套筒（24）上。

4.根據權利要求1所述的電池包浸水式滅火防爆平臺，其特征在于：所述支撐板（21）上放置有防爆組件（30），所述防爆組件（30）包括電池籠（31），所述電池籠（31）上端固定連接有均勻分布的兩個延長板（32）。

5.根據權利要求4所述的電池包浸水式滅火防爆平臺，其特征在于：所述延長板（32）為l型，兩個所述延長板（32）之間固定連接有防爆板（34）。

6.根據權利要求5所述的電池包浸水式滅火防爆平臺，其特征在于：所述防爆板（34）下端固定連接有滑桿（33），所述滑桿（33）滑動連接在滑槽（14）內。

7.根據權利要求6所述的電池包浸水式滅火防爆平臺，其特征在于：所述滑槽（14）開設在支撐平臺（10）上，所述滑槽（14）外還設置有緩沖墊片（16）。

技術總結
本技術涉及電池包技術領域，尤其涉及電池包浸水式滅火防爆平臺，包括支撐平臺，其特征在于：支撐平臺下方固定連接有蓄水筒，支撐平臺內開設有開槽，開槽與蓄水筒連通，開槽內轉動連接滅火組件，滅火組件包括兩個支撐板，支撐板具有關閉狀態和打開狀態，支撐桿可活動的插接在限位套筒內。本技術通過限位套筒插接進支撐桿中，使得支撐板處于關閉狀，這時可以在支撐板上對電池包進行極限測試，在測試完畢后，氣缸拉動氣桿，氣桿拉動限位套筒從支撐桿中拔出，支撐桿失去支撐，支撐板向兩側打開，電池包會直接掉進蓄水筒中，進行冷卻，能夠快速將電池包浸入冷卻液中，減少電池包在外暴露的風險，較好的實用價值。

技術研發人員：李庚,劉榮,鄭攀東,王譯冉
受保護的技術使用者：安可捷檢測（常州）有限公司
技術研發日：20240705
技術公布日：2025/4/28
