本發明涉及森林消防，尤其涉及一種方便調節的森林消防水槍用夾持裝置。

背景技術：

1、森林火災是一種突發性強、破壞性大、處置救助較為困難的自然災害，且森林是生長周期較長的再生資源，遭受火災后，其恢復需要很長的時間，森林火災一般的燃燒范圍較大且火焰彌漫迅速，因此森林火災一般使用消防水槍來進行滅火。

2、公開號為cn210813644u的實用新型提供了一種方便調節的森林消防水槍用夾持裝置，該裝置使用時全程需要人工操作，人力成本較高。

技術實現思路

1、本發明的目的在于提供一種方便調節的森林消防水槍用夾持裝置，以解決上述背景技術中提出的人力成本較高的問題。

2、為實現上述目的，本發明提供如下技術方案：一種方便調節的森林消防水槍用夾持裝置，包括底座，其特征在于：所述底座上連接有防護殼，防護殼上安裝有支撐座，支撐座上轉動安裝有連接環，所述底座內滑動連接有傳動軸，傳動軸的外曲面上開設有若干個齒槽，傳動軸的頂部與底部分別設置有夾持機構和定位機構，夾持機構上活動連接有消防水槍，所述夾持機構包含安裝在傳動軸上的第一連接塊，第一連接塊上轉動安裝有兩個連桿，兩個連桿的另一端均轉動連接有移動桿，兩個移動桿上均轉動安裝有夾板，消防水槍處于兩個夾板之間，所述底座上安裝有第一伺服電機，第一伺服電機的輸出軸上連接有蝸輪蝸桿減速器，蝸輪蝸桿減速器上連接有第一齒輪，第一齒輪與齒槽相嚙合。

3、優選的，兩個所述移動桿相互遠離的一側均安裝有第一連接軸，兩個第一連接軸滑動插接在連接環上。

4、優選的，相互遠離的一端均安裝有第二連接軸，兩個第二連接軸分別轉動連接在對應的移動桿上，其中一個第二連接軸上螺紋連接有螺帽。

5、優選的，兩個所述夾板的底端均安裝有連接件，兩個連接件之間滑動連接有同一個第三連接軸。

6、優選的，所述第一連接塊與支撐座之間設置有連接臺，連接臺上安裝有第二伺服電機，第二伺服電機的輸出軸上安裝有傳動齒輪，傳動齒輪上嚙合有轉向齒輪，轉向齒輪安裝在第一連接臺上，并轉動安裝在第一連接塊的底部。

7、優選的，所述轉向齒輪的底部安裝有軸承，軸承遠離轉向齒輪的一端安裝在傳動軸上。

8、優選的，所述定位機構包含轉動安裝在傳動軸上的第二齒輪，第二齒輪的兩側分別嚙合有第一齒條和第二齒條，第一齒條安裝在防護殼壁面上，第二齒條滑動連接在防護殼的內壁上，并且第二齒條的底部安裝有第四連接軸，第四連接軸的底部安裝有連接座，連接座的外曲面上轉動連接有若干個定位桿，若干個定位桿滑動連接在底座的內壁面上。

9、優選的，所述底座的內壁上開設有若干個連接槽，連接槽為傾斜狀與定位桿相適配。

10、優選的，若干個所述連接槽的壁面上均安裝有限位塊，若干個定位桿上均開設有限位槽，限位槽與限位塊滑動適配。

11、本發明的有益效果是：

12、本發明中通過在裝置內設置夾持機構，井將夾持機構與定位機構傳動連接，使得該裝置在對消防水槍進行夾持的同時能夠帶動該裝置與地面緊密連接，有效降低了人工手持水槍時的體力輸出，提高了該裝置設置在地面上的固定性、同時降低了該裝置的動力需求量。

13、本發明中通過將第二連接軸將夾板與移動桿轉動連接，使得使用者能夠通過轉動第二連接軸控制夾板的垂直角度，進而控制消防水槍的垂直角度，從而使得使用者能夠根據火勢高低對消防水槍進行調整，使其能夠適用于不同的火勢情況，提高該裝置的實用性。

14、本發明中通過在夾持機構上設置傳動齒輪與轉向齒輪，使得使用者能夠通過轉動轉向齒輪帶動夾板以及消防水槍同步轉動，從而有效提高消防水槍的水流覆蓋面積，有效提高滅火效率。

技術特征：

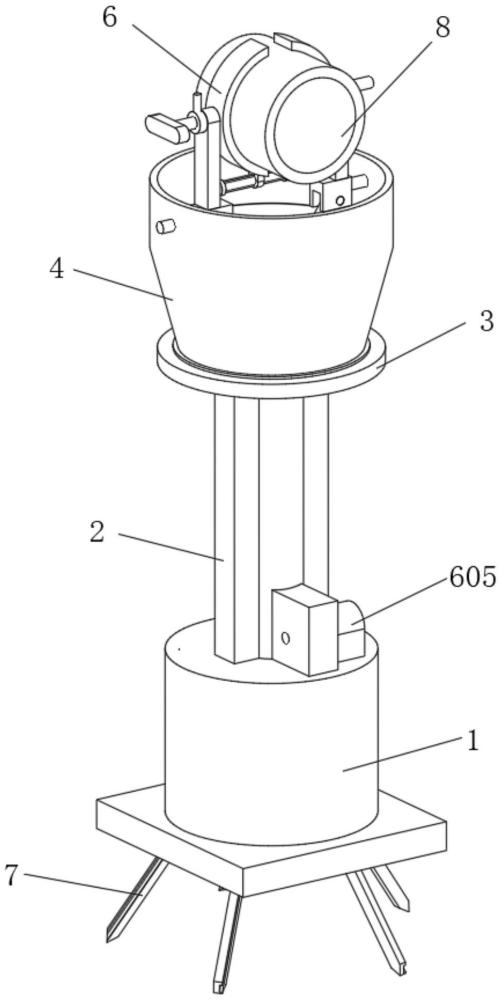

1.一種方便調節的森林消防水槍用夾持裝置，包括底座(1)，其特征在于：所述底座(1)上連接有防護殼(2)，防護殼(2)上安裝有支撐座(3)，支撐座(3)上轉動安裝有連接環(4)，所述底座(1)內滑動連接有傳動軸(5)，傳動軸(5)的外曲面上開設有若干個齒槽(9)，傳動軸(5)的頂部與底部分別設置有夾持機構(6)和定位機構(7)，夾持機構(6)上活動連接有消防水槍(8)，所述夾持機構(6)包含安裝在傳動軸(5)上的第一連接塊(601)，第一連接塊(601)上轉動安裝有兩個連桿(602)，兩個連桿(602)的另一端均轉動連接有移動桿(603)，兩個移動桿(603)上均轉動安裝有夾板(604)，消防水槍(8)處于兩個夾板(604)之間，所述底座(1)上安裝有第一伺服電機(605)，第一伺服電機(605)的輸出軸上連接有蝸輪蝸桿減速器，蝸輪蝸桿減速器上連接有第一齒輪(606)，第一齒輪(606)與齒槽(9)相嚙合。

2.根據權利要求1所述的一種方便調節的森林消防水槍用夾持裝置，其特征在于：兩個所述移動桿(603)相互遠離的一側均安裝有第一連接軸(607)，兩個第一連接軸(607)滑動插接在連接環(4)上。

3.根據權利要求1所述的一種方便調節的森林消防水槍用夾持裝置，其特征在于：兩個所述夾板(604)相互遠離的一端均安裝有第二連接軸(608)，兩個第二連接軸(608)分別轉動連接在對應的移動桿(603)上，其中一個第二連接軸(608)上螺紋連接有螺帽(609)。

4.根據權利要求1所述的一種方便調節的森林消防水槍用夾持裝置，其特征在于：兩個所述夾板(604)的底端均安裝有連接件(610)，兩個連接件(610)之間滑動連接有同一個第三連接軸(611)。

5.根據權利要求1所述的一種方便調節的森林消防水槍用夾持裝置，其特征在于：所述第一連接塊(601)與支撐座(3)之間設置有連接臺(612)，連接臺(612)上安裝有第二伺服電機(614)，第二伺服電機(614)的輸出軸上安裝有傳動齒輪(615)，傳動齒輪(615)上嚙合有轉向齒輪(616)，轉向齒輪(616)安裝在第一連接臺(612)上，并轉動安裝在第一連接塊(601)的底部。

6.根據權利要求5所述的一種方便調節的森林消防水槍用夾持裝置，其特征在于：所述轉向齒輪(616)的底部安裝有軸承(613)，軸承(613)遠離轉向齒輪(616)的一端安裝在傳動軸(5)上。

7.根據權利要求1所述的一種方便調節的森林消防水槍用夾持裝置，其特征在于：所述定位機構(7)包含轉動安裝在傳動軸(5)上的第二齒輪(701)，第二齒輪(701)的兩側分別嚙合有第一齒條(702)和第二齒條(703)，第一齒條(702)安裝在防護殼(2)壁面上，第二齒條(703)滑動連接在防護殼(2)的內壁上，并且第二齒條(703)的底部安裝有第四連接軸(704)，第四連接軸(704)的底部安裝有連接座(705)，連接座(705)的外曲面上轉動連接有若干個定位桿(706)，若干個定位桿(706)滑動連接在底座(1)的內壁面上。

8.根據權利要求1所述的一種方便調節的森林消防水槍用夾持裝置，其特征在于：所述底座(1)的內壁上開設有若干個連接槽(708)，連接槽(708)為傾斜狀與定位桿(706)相適配。

9.根據權利要求8所述的一種方便調節的森林消防水槍用夾持裝置，其特征在于：若干個所述連接槽(708)的壁面上均安裝有限位塊(709)，若干個定位桿(706)上均開設有限位槽(710)，限位槽(710)與限位塊(709)滑動適配。

技術總結
本發明公開了一種方便調節的森林消防水槍用夾持裝置，包括底座，底座上連接有防護殼，防護殼上安裝有支撐座，支撐座上轉動安裝有連接環，底座內滑動連接有傳動軸，傳動軸的外曲面上開設有若干個齒槽，傳動軸的頂部與底部分別設置有夾持機構和定位機構，夾持機構上活動連接有消防水槍，夾持機構包含安裝在傳動軸上的第一連接塊，第一連接塊上轉動安裝有兩個連桿，本發明中通過在裝置內設置夾持機構，并將夾持機構與定位機構傳動連接，使得該裝置在對消防水槍進行夾持的同時能夠帶動該裝置與地面緊密連接，有效降低了人工手持水槍時的體力輸出，提高了該裝置設置在地面上的固定性、同時降低了該裝置的動力需求量。

技術研發人員：汪登科,李皞,夏志敏
受保護的技術使用者：九江市浩川消防裝備有限公司
技術研發日：
技術公布日：2025/4/24
