本實用新型屬于無紡布生產線設備領域，特別是一種無紡布生產線拉伸室風冷裝置。

背景技術：

在無紡布生產過程中，未結晶的絲束需要進行牽伸后進入擴散風道擴散、減速，雜亂的絲束落在網簾上，通過網簾運動后被抽吸離開擴散風道，再經預壓，最終成網。在進行牽伸之前，未結晶的絲束首先需要被冷卻。

現有的無紡布生產線大多通過中央空調系統、大型冷凍機等設備制造冷空氣為拉伸室提供冷風。這類制冷系統結構復雜，導致操作過程麻煩、定期的系統和設備的維護和保養工作需要很大的工作量；整個系統運行過程中需要能耗大；制冷過程中的廢棄物排放對環境造成一定的污染。為解決這些問題，本實用新型提供了一種無紡布生產線拉伸室風冷裝置。

技術實現要素：

本實用新型目的在于提供一種無紡布生產線拉伸室風冷裝置，以解決現有技術中存在的操作過程麻煩、定期的系統和設備的維護和保養工作復雜、能耗大且污染環境等技術問題。

為解決上述問題，本實用新型采用的技術方案是：一種無紡布生產線拉伸室風冷裝置，包括拉伸室、過濾箱，其特征在于該裝置還包括空調室，所述空調室的左側設置有濕簾，右側設有吸潮裝置，所述濕簾上部設有噴水管，噴水管通過供水管道與水泵連通，水泵與地下水供水管道連接，所述空調室右側與第一抽風機一端連通，所述第一抽風機與拉伸室一端連通，空調室底部與地下水回水管連接。

作為優選，所述拉伸室底部設有輸送網、傳送輥系，輸送網套置在傳送輥系上，輸送網底部設有與模頭對應的吸風漏斗，該吸風漏斗通過吸風管與第二抽風機連接，第二抽風機與過濾箱連接。

作為優選，所述濕簾為無紡布材質。

作為優選，所述空調室一共設有三道無紡布濕簾。

作為優選，所述過濾箱設有多層過濾網。

作為優選，所述吸潮裝置包括兩層立網，兩層立網當中夾置有透氣棉。

本實用新型工作過程中，地下水供水管道不斷提供低溫的地下水，地下水在水泵的作用下完全滲透在濕簾上，抽風機抽風后形成負壓，未飽和的空氣源源不斷從空調室一端流入并流經濕簾表面，使得空氣氣溫大大降低，降溫后的濕潤空氣再經過吸潮裝置降低濕度最后形成干燥的低溫空氣，干燥的低溫空氣從出風口進入抽風機管道，由抽風機送入拉伸室，為拉伸室源源不斷地提供干燥的冷卻風。 本實用新型結構非常簡單，與現有的一般無紡布生產線制冷系統相比，能耗大大減小；操作過程簡單快捷；維護保養的工作量大大減少；循環利用低溫地下水制冷，綠色經濟環保。

附圖說明

圖1為本實用新型的風冷裝置整體結構示意圖。

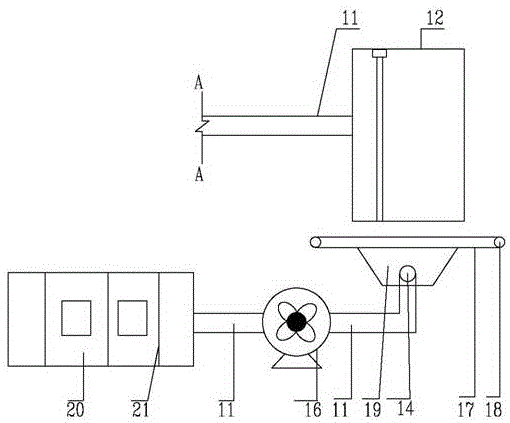

圖2為本實用新型的拉伸室、輸送網、第二抽風機及過濾箱示意圖。

圖中序號1—14 分別表示：1—空調室，2—第一抽風機，3—地下水供水管道，4—水泵，5—噴水管，6—濕簾，7—吸潮裝置，8—透氣棉，9—回水管，10—出風口，11—風管，12—拉伸室，13—排風機，14—排風口，15—地面，16—第二抽風機，17—輸送網，18—傳送輥系，19—吸風漏斗，20—過濾箱，21—過濾網，22—立網。

具體實施方式

下面結合具體實施例和附圖對本實用新型進一步說明：

如圖1、2所示，無紡布生產線拉伸室風冷裝置，包括空調室1和抽風機2。空調室1頂端與地下水供水管道3連通，地下水供水管道3與水泵4一端連通，水泵4接通地下水，地下水供水管道3上設有三排噴水管5，空調室內的一端設置有平行的三道無紡布材質的濕簾6，噴水管5與濕簾6對接，空調室1內的另一端設置有吸潮裝置7，吸潮裝置7的兩層立網22中間夾置有透氣棉8，空調室1底端通有回水管9，空調室1的出風口10與抽風機2的風管11連通，抽風機2的另一端風管11連通拉伸室12,拉伸室底部設有輸送網17、傳送輥系18，輸送網17套置在傳送輥系18上，輸送網17底部設有與模頭對應的吸風漏斗19，該吸風漏斗19與第二抽風機16的一端風管連接，第二抽風機另一端風管與過濾箱20連接，過濾箱20中設置多層過濾網21。

本實用新型工作過程中，啟動水泵4。水泵4抽取低溫地下水，并送入地下水供水管道3，低溫地下水通過噴水管5噴出到濕簾上，并在濕簾6上流淌、滲透，啟動抽風機2，空調室1內形成負壓，未飽和的空氣不斷流入空調室、并流經三道濕簾6表面進行充分降溫，降溫后的低溫濕冷空氣經過吸潮裝置7去除水分最終形成干冷空氣。最終形成的干冷空氣被從出風口10抽吸進入抽風機2一端的風管11，再經過另一端的風管11被送入拉伸室12形成干燥的冷卻風。使用過的地下水進入回水管9排出，進入地面15循環。纖維絲束在拉伸室中經過冷卻和牽伸之后被第二抽風機16抽吸形成的負壓抽離拉伸室，進而成網，帶有粉塵等雜志的空氣經過第二抽風機16的風管進入過濾箱20，過濾箱20中的多層過濾網21將空氣中的粉塵等雜質層層過濾掉后排出干凈的空氣。

本實用新型實施后，低溫地下水被用作冷媒制冷，最后排入地下，最終經過濾箱過濾掉粉塵等雜質后，排出的空氣干凈清潔。整個裝置系統結構簡單，能耗低，操作方便快捷，維護保養程序大大簡化。有效解決了現有技術中存在的系統和設備的操作過程麻煩，維護和保養工作復雜，能耗大且污染環境等技術問題。
