本實用新型屬于紙漿篩選設備領域，具體地說，涉及一種用于紙漿篩選設備的優化的篩鼓設計。

背景技術：

篩鼓是紙漿篩選設備的核心構件之一，其性能與使用壽命都非常重要。以T2C尾渣篩為例，這臺設備是粗篩渣漿的處理篩，回收纖維和分離排出塑料片等輕雜質的作用。原設計分為上中下三部分篩鼓，下部為旋鼓篩，帶有導流波紋和一定的傾斜角度，沒有優化的空間。

該方案建立在上部和中部篩鼓設計的技術缺陷之上，上部篩鼓僅僅四條薄的垂直擾流條，中間篩鼓內側布置有20條豎直的擾流條，有一定作用，但是垂直設計擾流條對輕雜質的導流作用相對較差，且和轉子葉片沒有形成一定的剪切角，產生的剝離效果較小，疏解和排除輕雜質的效果不是最佳狀態。另外，因為原設計篩鼓的上下法蘭結構不同，不能上下顛倒使用，所以漿料對擾流條和篩孔的單一側面，即迎漿面沖刷磨損較大，而背漿面的鍍鉻耐磨層沒能充分發揮作用，篩鼓的整體壽命沒有發揮最長。

鑒于此，技術人員需要亟待解決的一個問題是開發一種優化的篩鼓設計，設計合理，漿流沿著轉子轉動的方向流動，對迎漿側產生較大的脈沖作用，磨損較大的是迎漿側的鍍層，優化設計后的篩鼓結構上下對稱，可以周期性顛倒過來安裝使用，就最大程度發揮了另外一側的鍍鉻層的耐磨性，擾流條的以及篩鼓上篩孔兩側的鍍鉻層都可以發揮作用，每次停機清洗的時候只要反過來安裝就可以了，可明顯延長篩鼓的使用壽命，適于推廣。

技術實現要素：

本實用新型要解決的技術問題是克服上述缺陷，提供了一種優化的篩鼓設計，設計合理，漿流沿著轉子轉動的方向流動，對迎漿側產生較大的脈沖作用，磨損較大的是迎漿側的鍍層，優化設計后的篩鼓結構上下對稱，可以周期性顛倒過來安裝使用，就最大程度發揮了另外一側的鍍鉻層的耐磨性，擾流條以及篩鼓上篩孔兩側的鍍鉻層都可以發揮作用，每次停機清洗的時候只要反過來安裝就可以了，可明顯延長篩鼓的使用壽命，適于推廣。

為解決上述問題，本實用新型所采用的技術方案是：

一種優化的篩鼓設計，其特征在于：包括篩鼓本體，篩鼓本體的上端設置有篩鼓上法蘭，篩鼓上法蘭通過活動連接件連接活動法蘭；所述篩鼓本體的下端設置有篩鼓下法蘭；所述篩鼓本體的內部側面上設置有若干傾斜擾流條。

作為一種優化的技術方案，所述篩鼓本體的中部設置有中間加強環。

作為一種優化的技術方案，所述篩鼓本體分為上部篩鼓和中部篩鼓，上部篩鼓的上端設置有篩鼓上法蘭，篩鼓上法蘭通過活動連接件連接活動法蘭；所述上部篩鼓和中部篩鼓通過法蘭組件連接；所述中部篩鼓的下端設置有篩鼓下法蘭；所述上部篩鼓和中部篩鼓的內部側面上設置有若干傾斜擾流條。

作為一種優化的技術方案，所述法蘭組件包括連接在上部篩鼓下端的上部篩鼓下法蘭和連接在中部篩鼓上端的中部篩鼓上法蘭，上部篩鼓下法蘭和中部篩鼓上法蘭相互連接。

作為一種優化的技術方案，所述活動連接件為螺栓。

由于采用了上述技術方案，與現有技術相比，本實用新型設計合理，漿流沿著轉子轉動的方向流動，對迎漿側產生較大的脈沖作用，磨損較大的是迎漿側的鍍層，優化設計后的篩鼓結構上下對稱，可以周期性顛倒過來安裝使用，就最大程度發揮了另外一側的鍍鉻層的耐磨性，擾流條以及篩鼓上篩孔兩側的鍍鉻層都可以發揮作用，每次停機清洗的時候只要反過來安裝就可以了，可明顯延長篩鼓的使用壽命，適于推廣。

同時下面結合附圖和具體實施方式對本實用新型作進一步說明。

附圖說明

圖1為本實用新型一種實施例的截面結構示意圖；

圖2為本實用新型另一種實施例的截面結構示意圖。

具體實施方式

實施例：

一種優化的篩鼓設計，包括篩鼓本體，篩鼓本體的上端設置有篩鼓上法蘭3，篩鼓上法蘭3通過活動連接件1連接活動法蘭2。所述篩鼓本體的下端設置有篩鼓下法蘭7。所述篩鼓本體的內部側面上設置有若干傾斜擾流條4。

上述的篩鼓本體有兩種設計，也就是本實用新型的兩種實施例。

實施例1，如圖1所示，所述篩鼓本體5為一個整體，篩鼓本體5的中部設置有中間加強環6。篩鼓本體的內部側面上設置有若干傾斜擾流條4。傾斜擾流條4以及篩鼓上篩孔兩側的鍍鉻層都可以發揮作用，每次停機清洗的時候只要反過來安裝就可以了。

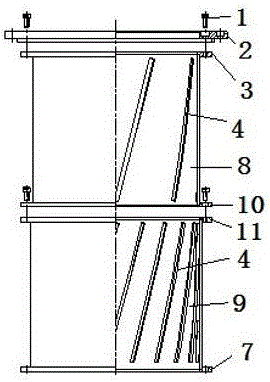

實施例2，如圖2所示，所述篩鼓本體分為上部篩鼓8和中部篩鼓9，上部篩鼓8的上端設置有篩鼓上法蘭3，篩鼓上法蘭3通過活動連接件1連接活動法蘭2。所述上部篩鼓8和中部篩鼓9通過法蘭組件連接。所述中部篩鼓9的下端設置有篩鼓下法蘭7。所述上部篩鼓8和中部篩鼓9的內部側面上設置有若干傾斜擾流條4。所述法蘭組件包括連接在上部篩鼓下端的上部篩鼓下法蘭10和連接在中部篩鼓上端的中部篩鼓上法蘭11，上部篩鼓下法蘭10和中部篩鼓上法蘭11相互連接。上部篩鼓8和中部篩鼓9各自的上下法蘭安裝尺寸完全一致，都可單獨倒轉過來安裝，傾斜擾流條4以及篩鼓上篩孔兩側的鍍鉻層都可以發揮作用，每次停機清洗的時候只要反過來安裝就可以了。

上述兩個實施例中，所述活動連接件1采用的是螺栓。

本實用新型設計合理，漿流沿著轉子轉動的方向流動，對迎漿側產生較大的脈沖作用，磨損較大的是迎漿側的鍍層，優化設計后的篩鼓結構上下對稱，可以周期性顛倒過來安裝使用，就最大程度發揮了另外一側的鍍鉻層的耐磨性，傾斜擾流條以及篩鼓上篩孔兩側的鍍鉻層都可以發揮作用，每次停機清洗的時候只要反過來安裝就可以了，可明顯延長篩鼓的使用壽命，適于推廣。

本實用新型不局限于上述的優選實施方式，任何人應該得知在本實用新型的啟示下做出的結構變化，凡是與本實用新型具有相同或者相近似的技術方案，均屬于本實用新型的保護范圍。
