本實用新型涉及一種紙杯加工設備，具體地說是一種壓痕外包機杯體成型機構。

背景技術：

當前社會，紙杯的應用十分普遍。為起到隔熱舒適的效果，紙杯外面貼合一個瓦楞外套，形成瓦楞紙杯，被廣泛應用。當前市場上，形成瓦楞外套的扇形瓦楞紙片由基層和瓦楞層兩層紙合成，往往單獨生產，所耗材料多、加工時間長、耗費人力多、工藝復雜、不環保、成本高昂。

壓痕外包機包括吸紙機構、壓痕機構、抹膠機構、送紙回轉機構、杯筒成型機構、杯體成型機構。壓痕外包機將單層紙片瓦楞紋的成型、外杯成型和內外杯貼合的生產過程整合一體，直接生產出具有隔熱效果、增加美觀效果的雙層瓦楞紙杯，極大節省材料和人力、節約生產成本、節能環保，顯著提高效益。壓痕外包機杯體成型機構用于將瓦楞紋杯筒與內杯結合貼緊，杯體成型。

技術實現要素：

本實用新型提供了一種壓痕外包機杯體成型機構。

本實用新型的目的是解決現有市場上的一些瓦楞紙杯基層和瓦楞層單獨生產，所耗材料多、加工時間長、耗費人力多、工藝復雜、不環保、成本高昂的問題。

本實用新型解決其技術問題所采用的技術方案是：一種壓痕外包機杯體成型機構，包括機架，所述機架上設有多工位分度轉盤，所述多工位分度轉盤上依次設有等待工位，接杯筒工位、壓杯筒工位、一次卷底工位、二次卷底工位、甩膠工位、掉杯工位、一次壓杯工位、二次壓杯工位、出杯工位，所述接杯筒工位上側設有上筒機械手，所述壓杯筒工位設有壓杯筒機構，所述一次卷底工位設有一次卷底機構，所述二次卷底工位設有二次卷底機構，所述甩膠工位設有甩膠機構，所述掉杯工位設有掉杯機構，所述一次壓杯工位設有一次壓杯機構，所述二次壓杯工位設有二次壓杯機構，所述出杯工位設有出杯機構。

進一步地，所述甩膠機構包括伺服電機甩膠組件和甩膠盤，所述甩膠盤設于伺服電機甩膠組件下側。

進一步地，所述出杯機構包括設于出杯工位上方的吸附件與設于出杯工位下方的吹氣件，所述吸附件與吹氣件位置對應。

本實用新型的有益效果是：本實用新型所述的壓痕外包機杯體成型機構，上筒機械手將杯筒置入接杯筒工位，杯筒轉到壓杯筒工位后通過壓杯筒機構將杯筒壓緊，然后轉到一次卷底工位和二次卷底工位，分兩次對需要卷底的杯筒做卷底，然后轉到甩膠工位，在伺服電機甩膠組件驅動下甩膠盤甩出膠水到杯筒內壁，然后轉到掉杯工位，將內杯掉入杯筒，然后轉到一次壓杯工位和二次壓杯工位，將杯筒和內杯結合貼緊，最后轉到出杯工位，在吸附件和吹氣件共同作用下，成型的壓痕杯從管道飛出。

附圖說明

圖1為本實用新型壓痕外包機杯體成型機構的俯視圖。

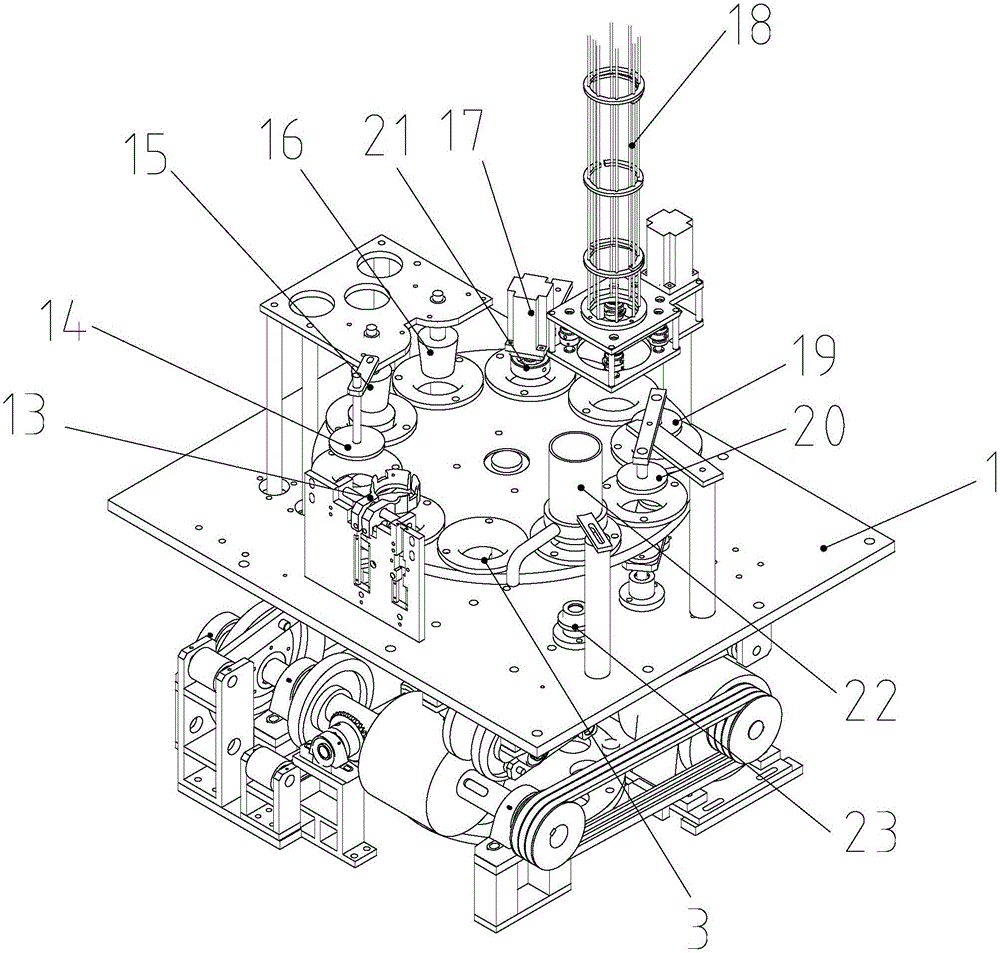

圖2為本實用新型壓痕外包機杯體成型機構的立體圖。

具體實施方式

下面結合附圖和實施例對本實用新型進一步說明：

如圖1、圖2所示，提供了本實用新型壓痕外包機杯體成型機構的實施例，包括機架1，所述機架1上設有多工位分度轉盤2，所述多工位分度轉盤2上依次設有等待工位3，接杯筒工位4、壓杯筒工位5、一次卷底工位6、二次卷底工位7、甩膠工位8、掉杯工位9、一次壓杯工位10、二次壓杯工位11、出杯工位12，所述接杯筒工位4上側設有上筒機械手13，所述壓杯筒工位5設有壓杯筒機構14，所述一次卷底工位6設有一次卷底機構15，所述二次卷底工位7設有二次卷底機構16，所述甩膠工位8設有甩膠機構，所述掉杯工位9設有掉杯機構18，所述一次壓杯工位10設有一次壓杯機構19，所述二次壓杯工位11設有二次壓杯機構20，所述出杯工位12設有出杯機構。

所述甩膠機構包括伺服電機甩膠組件17和甩膠盤21，所述甩膠盤21設于伺服電機甩膠組件17下側。

所述出杯機構包括設于出杯工位上方的吸附件22與設于出杯工位下方的吹氣件23，所述吸附件22與吹氣件23位置對應。

本實用新型所述的壓痕外包機杯體成型機構，上筒機械手將杯筒置入接杯筒工位，杯筒轉到壓杯筒工位后通過壓杯筒機構將杯筒壓緊，然后轉到一次卷底工位和二次卷底工位，分 兩次對需要卷底的杯筒做卷底，然后轉到甩膠工位，在伺服電機甩膠組件驅動下甩膠盤甩出膠水到杯筒內壁，然后轉到掉杯工位，將內杯掉入杯筒，然后轉到一次壓杯工位和二次壓杯工位，將杯筒和內杯結合貼緊，最后轉到出杯工位，在吸附件和吹氣件共同作用下，成型的壓痕杯從管道飛出。

根據需要，本文公開了本實用新型的詳細實施例，但應了解所公開的實施例只是示范本實用新型，本實用新型可以有不同和替代形式實施。附圖未必按照比例繪制。因此，本文所公開的具體結構和功能細節不應被理解為具有限制意義，而是僅作為代表性基礎以教導本領域技術人員采用實施本實用新型。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
