本實用新型涉及一種立體袋成型機，具體涉及一種可調節模具組件。

背景技術：

無紡布袋具有環保實用的特點，近年來得到大力推廣和使用，從而促使了無紡布制袋全自動成型技術的快速發展。但是隨著近年來我國無紡布的發展，國內行業間出線了壓價競爭惡性循環的現象。只有尋找技術密集型工藝，生產多品種、復合化、高質化、差別化等附加值高的產品才是各個企業的生存之路。因此立體感較強的立體袋成為了無紡布袋的主流，現有的無紡布立體袋是通過立體袋成型機一次加工成型的，在加工中需要通過模具升降裝置將平面的無紡布通過模具壓成長方體。但是在實際生產過程中，有于客戶需要不同尺寸、規格的立體袋，而模具通常較大、較重且為一體式結構，因此在加工不同尺寸立體袋時，需要準備多個模具用于更換，增加了生產成本，而且模具更換費時費力，使得產品加工麻煩，加工效率低。

技術實現要素：

為解決背景技術中現有成型機的模具在加工不同尺寸袋體時需要更換的問題，本實用新型提供一種可調節模具組件。

本實用新型的技術方案是：一種可調節模具組件，包括模具和第一脫料板，所述的模具上設有成型部，所述的成型部上設有用于加熱件安裝的容置槽，所述的第一脫料板設于成型部的外側且第一脫料板的外表面與模具之間的距離可調。

作為本實用新型的一種改進，所述的成型部包括第一側面和第二側面，所述的第一脫料板設于成型部第一側面的外側。

作為本實用新型的進一步改進，所述的第一脫料板與第一側面之間設有至少一塊墊塊，所述的墊塊分別與第一脫料板、成型部可拆卸連接。

作為本實用新型的進一步改進，所述的第一脫料板上設有螺絲，所述的螺絲穿過墊塊與成型部可拆卸連接。

作為本實用新型的進一步改進，所述的墊塊在靠近第一脫料板的一側設有用于加熱件安裝的加熱槽。

作為本實用新型的進一步改進，所述的成型部上設有安裝槽，所述的安裝槽內設有供螺絲穿過的螺塞。

作為本實用新型的進一步改進，所述的第一脫料板上設有第二脫料板，所述的第二脫料板設于成型部第二側面的外側。

作為本實用新型的進一步改進，每塊第一脫料板上設有兩塊第二脫料板，所述的成型部設于兩塊第二脫料板之間。

作為本實用新型的進一步改進，所述的第一脫料板有兩塊，且兩塊第一脫料板關于模具對稱設置。

本實用新型的有益效果是，在模具上設置了脫料板，使得脫料板與模具可拆卸連接，產品在加工不同尺度的立體袋時，只需要更換脫料板就能改變模具組件加工部分的尺寸，從而使得產品能快速加工不同尺寸的立體袋，不需要更換準備多個尺寸的模具，降低了生產成本，而且更換方便，加工效率高。本實用新型還具有結構簡單，裝配方便，動作可靠，使用壽命長等優點。

附圖說明

附圖1為本實用新型實施例的結構示意圖。

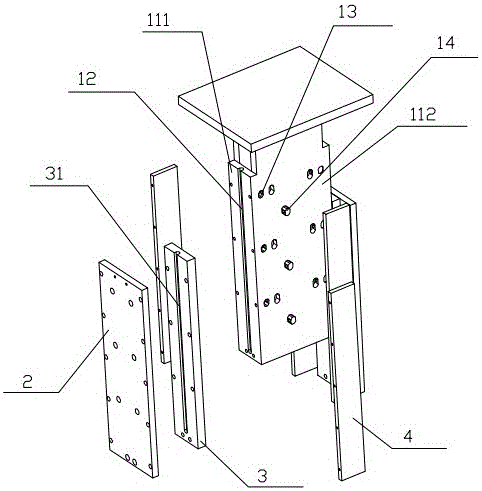

附圖2為附圖1的爆炸結構圖。

附圖3為附圖1的左視結構示意圖。

附圖4為附圖3中A-A的剖視結構示意圖。

圖中，1、模具；11、成型部；111、第一側面；112、第二側面；12、容置槽；13、安裝槽；14、螺塞；2、第一脫料板；21、螺絲；3、墊塊；31、加熱槽；4、第二脫料板。

具體實施方式

下面結合附圖對本實用新型實施例作進一步說明：

由圖1結合圖2、3、4所示，一種可調節模具組件，包括模具1和第一脫料板2，所述的模具1上設有成型部11，所述的成型部11上設有用于加熱件安裝的容置槽12，所述的第一脫料板2設于成型部11的外側且第一脫料板2的外表面與模具1之間的距離可調。所述的第一脫料板2有兩塊，且兩塊第一脫料板2關于模具1對稱設置。兩塊第一脫料板使得模具組件受力均勻，在運動中更平穩，加工效果好。當然，也可以只在一側設置第一脫料板。本實用新型中成型部為長方體，第一脫料板設置在成型部的寬度一側的外面，且第一脫料板2有兩塊，需要加工不同長度的立體袋時，只需要調節第一脫料板的外表面與模具之間的距離，即可以使得產品能加工出不同長度的立體袋。當然在本實用新型中，在模具的同一側也可以設置兩塊第一脫料板，使得兩塊第一脫料板能相對運動，從而使得第一脫料板能對待加工立體袋在寬度方向上進行調節。本實用新型的有益效果是，在模具上設置了脫料板，使得脫料板與模具可拆卸連接，產品在加工不同尺度的立體袋時，只需要更換脫料板就能改變模具組件加工部分的尺寸，從而使得產品能快速加工不同尺寸的立體袋，不需要更換準備多個尺寸的模具，降低了生產成本，而且更換方便，加工效率高。本實用新型還具有結構簡單，裝配方便，動作可靠，使用壽命長等優點。

所述的成型部11包括第一側面111和第二側面112，所述的第一脫料板2設于成型部11第一側面111的外側。所述的第一脫料板2與第一側面111之間設有至少一塊墊塊3，所述的墊塊3分別與第一脫料板2、成型部11可拆卸連接。所述的第一脫料板2上設有螺絲21，所述的螺絲21穿過墊塊3與成型部11可拆卸連接。所述的墊塊3在靠近第一脫料板2的一側設有用于加熱件安裝的加熱槽31。本實用新型通過增加或減少不同或相同的墊塊調節第一脫料板的外表面與模具之間的距離，即可以使得產品能加工出不同長度的立體袋，而且采用螺絲連接，拆裝方便可靠，加熱槽的設置使得即使加裝較多的墊塊，只需要在最外側墊塊的容置槽內設置加熱件，就可以使得加工成型、脫料可靠，而且節省能源，為本實用新型的優選方式。當然第一脫料板的外表面與模具之間的距離也可以通過選用不同厚度的第一脫料板實現。

所述的成型部11上設有安裝槽13，所述的安裝槽13內設有供螺絲21穿過的螺塞14。本實用新型中模具通常采用鋁制材料，螺塞的設置避免模具的螺紋磨損，從而影響脫料板的安裝和固定，使得產品固定可靠。所述的第一脫料板2上設有第二脫料板4，所述的第二脫料板4設于成型部11第二側面112的外側。每塊第一脫料板2上設有兩塊第二脫料板4，所述的成型部11設于兩塊第二脫料板4之間。只要更換較寬或較窄的第一脫料板就可以對待加工立體袋的寬度進行調節，調節方便可靠，第二脫料板的設置保證在第一脫料板的寬度寬于成型部的寬度時使得立體袋可靠方便脫模。當然第二脫料板的設置能對螺堵進行限位，從而使得產品性能更可靠。

各位技術人員須知：雖然本實用新型已按照上述具體實施方式做了描述，但是本實用新型的發明思想并不僅限于此實用新型，任何運用本發明思想的改裝，都將納入本專利專利權保護范圍內。
